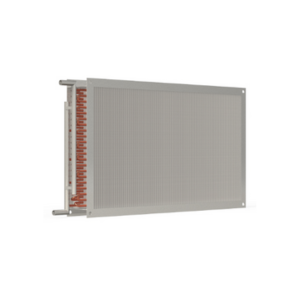

Теплообменники секционные Cyclone SHW

Теплообменники серии Cyclone SHW — это надёжные и производительные устройства, предназначенные для нагрева воздуха в приточных вентиляционных системах с использованием водяного или незамерзающего теплоносителя.

Благодаря модульной конструкции и применению прочных, качественных материалов, данные теплообменники отлично подходят для эксплуатации в коммерческих, общественных и промышленных зданиях. Они обеспечивают подогрев наружного воздуха, создавая комфортный микроклимат в помещениях и повышая энергоэффективность вентиляционных систем.

Секционная сборка упрощает монтаж, техническое обслуживание и возможную замену отдельных узлов оборудования.

Области применения:

• Приточные вентиляционные установки;
• Вентиляционные комплексы промышленных предприятий;
• Склады, торговые центры, офисы;
• Объекты с повышенными требованиями к температурному режиму.

Конструктивные особенности и преимущества:

Медные трубки Cuppori (Финляндия) диаметром 3/8" (9,52 мм) и толщиной стенки 0,35 мм служат основой для эффективного теплообмена. Уникальные свойства меди предотвращают образование микротрещин при деформации и гарантируют плотный контакт с оребрением.

Без применения U-образных трубок. Вместо них используются отдельные отводы ("калачи") с утолщёнными стенками в наиболее уязвимых зонах. В случае повреждения элемента его легко заменить, не разбирая весь теплообменник.

Алюминиевые ламели от компании РусАл (толщина 0,15 мм) формируют основную площадь теплопередачи. В отличие от тонкой фольги (0,12 мм или 0,09 мм), используемой рядом производителей, эти ламели обладают высокой жёсткостью, не деформируются при промывке или транспортировке, легко поддаются восстановлению формы.

Коллекторы распределяют теплоноситель по трубкам и комплектуются сливными пробками на каждом патрубке — это удобно для слива жидкости и продувки при подготовке к сезонной консервации. Все резьбы стандартные трубные, что позволяет подключать типовую арматуру (шаровые краны, воздухоотводчики и пр.). Коллекторы изготовлены из стали или меди, окрашены антикоррозийной краской Hammerite. Стандартное подключение — резьбовое, опционально возможно фланцевое.

Для транспортировки теплообменник может быть упакован в мягкую тару (по умолчанию) или в жёсткий ящик (по запросу) — для дополнительной защиты при перевозке и погрузочно-разгрузочных работах.

Технические характеристики Cyclone SHW

• Максимальная длина (А) — любая;
• Максимальная выоста (В) — любая;
• Максимальная толщина (S) — любая;
• Максимальное число рядов — 12;
• Шаг ламелей, мм — 1,5-4;
• Толщина ламели, мм — 0,15;
• Диаметр медной трубки, мм — 9,52 (3/8″);
• Толщина медной трубки, мм — 0,35-0,8;
• Тип теплоносителя — вода, пар, незамерзающие жидкости (этиленгликоль, пропиленгликоль и др.), фреон.

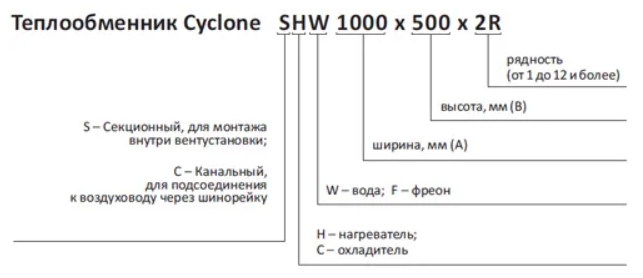

Условное обозначение Cyclone SHW
