Тепловые завесы AGI6000

Воздушные завесы серии AGI предназначены для горизонтальной и вертикальной установки в больших проемах промзданий, логистических центров, складов и грузовых терминалов.

Могут устанавливаться как горизонтально, так и вертикально. Рекомендуемая высота для её установки составляет 6 м. При вертикальной установке завес серии AGI6000 по одной с каждой стороны от проема его рекомендуемая ширина не более 8м.

Варианты монтажа тепловых завес AGI6000

Горизонтально

Завесы серии AGI6000 имеют рекомендуемую высоту установки до 6м. Воздушная завеса располагается горизонтально как можно ближе к краю проема с направлением струи сверху вниз. Завеса может быть подвешена с потолка на резьбовых стержнях. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу.

Вертикально

При вертикальной установке завес серии AGI6000 по одной с каждой стороны от проема его рекомендуемая ширина не более 8м. Воздушная завеса располагается как можно ближе к плоскости дверного проема, при достаточно большой ширине проема завесы необходимо устанавливать с обеих сторон.

Завеса может быть повернута и располагаться с любой из сторон проема. В высоких проемах блоки завес могут устанавливаться в колонну одна на другую. Монтажная плата для установки вертикальных завес входит в комплект поставки. Монтажная плата крепится к полу с помощью анкерных болтов. Во избежание опрокидывания завесу необходимо зафиксировать в верхней точке.

Подключение тепловых завес AGI6000

Питание(400В3~) подводится к клеммной коробке. Теплообменник подключается к сети через соединительные патрубки, которые расположены на боковой поверхности прибора, размеры приведены в таблице. Воздушные завесы с теплообменниками должны всегда оснащаться комплектами клапанов.

Технические характеристики тепловых завес AGI6000

Горизонтальная установка - Рекомендуемая высота установки до 6 м

Модель	Мощность	Расход воздуха			*Мощность звука¹**			*Звуковое давление²**				Сила тока, двигатель			Длина		Вес
	[кВт]	[м³/ч]			[дБ(A)]			[дБ(A)]				[A]			[мм]		[кг]
Без нагрева - AGIH6000 A (IP54)
AGIH6012A	0	6600			85			69				2,0			1200		51
AGIH6018A	0	9600			87			71				2,8			1800		75
AGIH6024A	0	12600			88			72				3,7			2400		97
AGIH6030A	0	15600			89			73				4,7			3000		120
На горячей воде - AGIH6000 WL, теплообменник для воды (≤80 °C) (IP54)
Модель	Мощность*⁴	Расход воздуха	Δt*3,4			Расход воды		Мощность звука*¹		Звуковое давление*²			Сила тока, двигатель			Длина	Вес
	[кВт]	[м³/ч]	[°C]			[л]		[дБ(A)]		[дБ(A)]			[A]			[мм]	[кг]
AGIH6012WL	33	6600	15			6,6		85		69			2,0			1200	72
AGIH6018WL	46	9600	14			10,1		87		71			2,8			1800	112
AGIH6024WL	61	12600	14			14,0		88		72			3,7			2400	150
AGIH6030WL	77	15600	14			17,6		89		73			4,7			3000	185
На горячей воде - AGIH6000 WH, теплообменник для воды (≥80 °C) (IP54)
Модель	Мощность*⁵	Расход воздуха		Δt*3,5			Расход воды		Мощность звука*¹		Звуковое давление*²			Сила тока, двигатель		Длина	Вес
	[кВт]	[м³/ч]		[°C]			[л]		[дБ(A)]		[дБ(A)]			[A]		[мм]	[кг]
AGIH6012WH	39	6600		17			4,6		85		69			2,0		1200	65
AGIH6018WH	58	9600		18			7,0		87		71			2,8		1800	98
AGIH6024WH	78	12600		18			9,5		88		72			3,7		2400	128
AGIH6030WH	97	15600		18			12,0		89		73			4,7		3000	158

Вертикальная установка - Для проемов из нескольких дверей шириной до 8 м

Модель		Мощность		Расход воздуха		Мощность звука*¹		Звуковое давление*²		Сила тока, двигатель		Длина		Вес
		[кВт]		[м³/ч]		[дБ(A)]		[дБ(A)]		[A]		[мм]		[кг]
Без нагрева - AGIV6000 A (IP54)
AGIV6012A		0		6600		85		69		2,0		1250		56
AGIV6018A		0		9600		87		71		2,8		1850		80
AGIV6024A		0		12600		88		72		3,7		2450		102
AGIV6030A		0		15600		89		73		4,7		3050		125
На горячей воде - AGIV6000 WL, теплообменник для воды (≤80 °C) (IP54)
Модель	Мощность*⁴		Расход воздуха		Δt*3,4		Расход воды	Мощность звука*¹	Звуковое давление*²		Сила тока, двигатель		Длина	Вес
	[кВт]		[м³/ч]		[°C]		[л]	[дБ(A)]	[дБ(A)]		[A]		[мм]	[кг]
AGIV6012WH	33		6600		15		6,6	85	69		2,0		1250	77
AGIV6018WH	46		9600		14		10,1	87	71		2,8		1850	119
AGIV6024WH	61		12600		14		14,0	88	72		3,7		2450	157
AGIV6030WH	77		15600		14		17,6	89	73		4,7		3050	192
На горячей воде - AGIV6000 WH, теплообменник для воды (≥80 °C) (IP54)
Модель	Мощность*⁵		Расход воздуха		Δt*3,5		Расход воды	Мощность звука*¹	Звуковое давление*²		Сила тока, двигатель		Длина	Вес
	[кВт]		[м³/ч]		[°C]		[л]	[дБ(A)]	[дБ(A)]		[A]		[мм]	[кг]
AGIV6012WL	39		6600		17		4,6	85	69		2,0		1250	70
AGIV6018WL	58		9600		18		7,0	87	71		2,8		1850	103
AGIV6024WL	78		12600		18		9,5	88	72		3,7		2450	133
AGIV6030WL	97		15600		18		12,0	89	73		4,7		3050	163

*1) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*2) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м².
*3) Δt = подогрев потока при максимальной мощности и скорости.
*4) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*5) Для температуры воды 90/70 °C и воздуха на входе +18 °C

Габаритные размеры

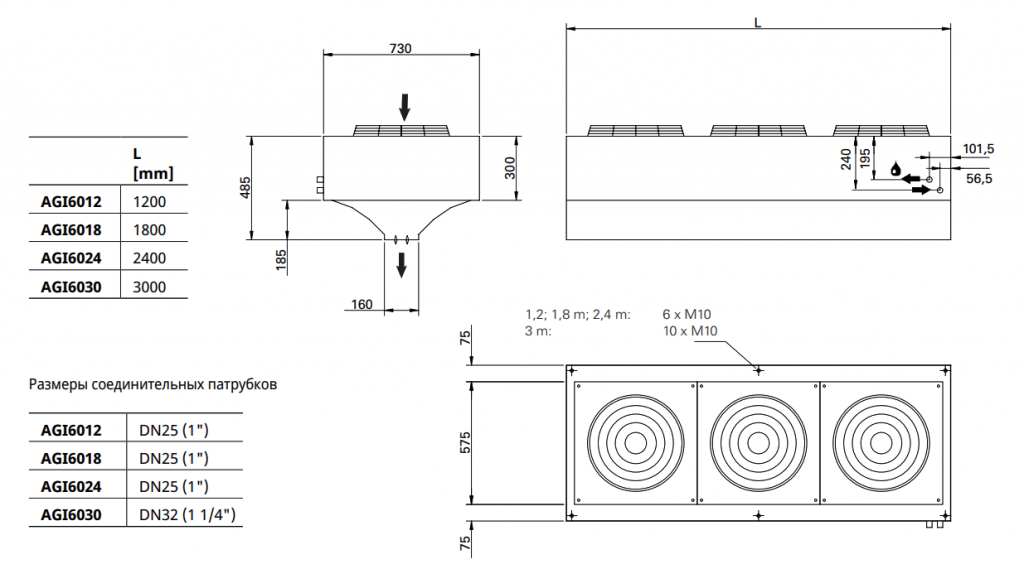

Горизонтальное исполнение

Тепловые завесы AGI6000 (2)

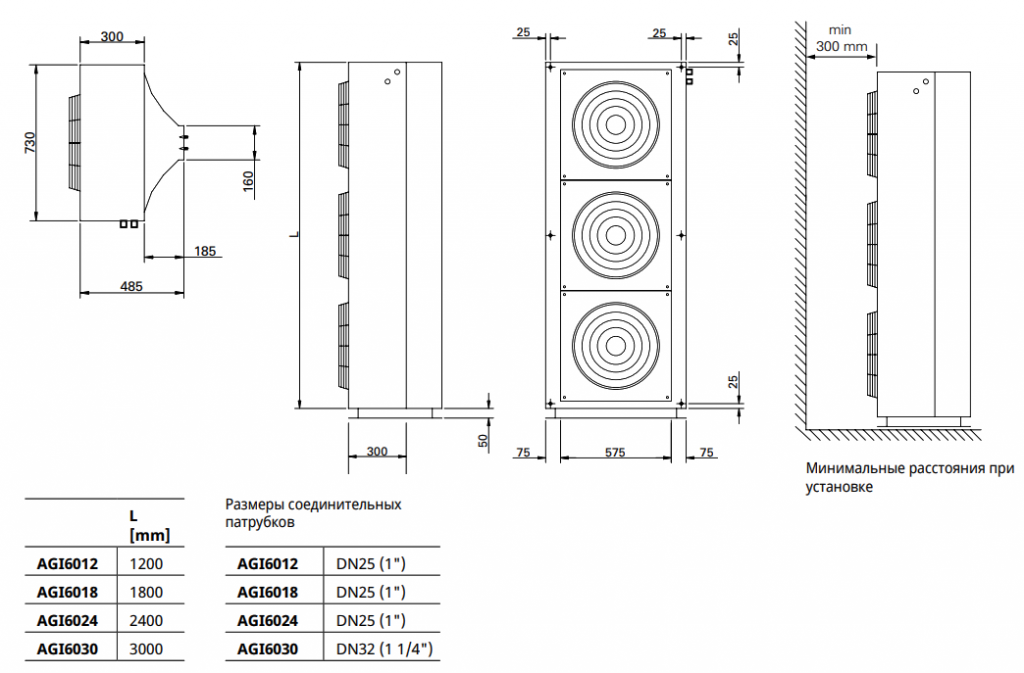

Вертикальное исполнение

Тепловые завесы AGI6000 (3)
