Тепловые завесы AR3200C

Заказать
Заказать

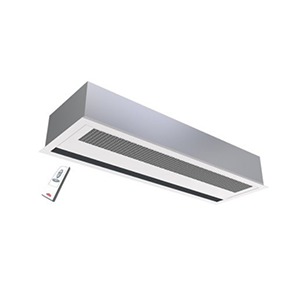

Воздушные завесы Frico AR3200C создают невидимый барьер в открытых проемах, этим достигается разделение зон с разной температурой с возможностью беспрепятственного перемещения людей и транспорта.

Завесы, производимые по технологии Thermozone, способны создать равномерный воздушный поток с оптимальным балансом между объемом выдуваемого воздуха и скоростью его истечения, который будет идеально защищать проем независимо от того, холодный или теплый воздух мы хотим сохранить внутри помещения.

Mонтаж тепловых завес AR3200C

Рекомендуемая высота установки для завес без обогрева и с электрообогревом 3,2 метра, а для завес с подводом горячей воды 2,8 метра. Воздушная завеса предназначена для установки в конструкции подвесных потолков. Завеса готова к подвеске на стержнях с резьбой на концах (принадлежность) с креплением их на внешней стороне. При монтаже в структуру жесткого подвесного потолка крепление стержней может производится внутри корпуса завесы.

Завесы устанавливаются горизонтально, с нижним расположением решеток забора/выдува воздуха, как можно ближе к проему дверей, заподлицо с подвесным потолком. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу.

Подключение тепловых завес AR3200C

Работы по техобслуживанию и ремонту легко выполняются через сервисный люк, который является фронтальной панелью завесы. Питающий кабель заводится в завесу через отверстия в верхней или торцевой поверхности завесы. Электропитание управления (230В~) и блоков нагрева (400В3~) подается на соответствующие клеммы в клеммной коробке.

При необходимости шлейфования кабель может быть проложен через моторный отсек. Гибкие подводки поставляются как принадлежность. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора.

Технические характеристики тепловых завес AR3200C

Модель Мощность Расход воздуха*1 Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Длина Вес
[кВт] [м3/ч] [дБ(A)] [дБ(A)] [A] [мм] [кг]
Без нагрева - AR3200C A (IP21)
AR3210CA 0 1000/1800 73 43/57 0,7 1078 29
AR3215CA 0 1600/2900 73 43/57 1,3 1588 40
AR3220CA 0 2100/3900 76 44/60 1,6 2078 55
С электронагревом - AR3200C E (IP20)
Модель Режимы мощности Расход воздуха*1 Δt*4 Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Напряжение [B] Ток [A] Длина Вес
[кВт] [м3/ч] [°C] [дБ(A)] [дБ(A)] [A] (нагрев) [мм] [кг]
AR3210CE03 2/3 1000/1800 9/5 73 43/57 0,7 230V~/13 1078 30
AR3210CE05 3,3/5 1000/1800 15/8 73 43/57 0,7 230V~/21,7
400V3N~/7,2		 1078 30
AR3210CE08 5/8 1000/1800 24/13 73 43/57 0,7 400V3N~/11,6 1078 31
AR3215CE08 4/8 1600/2900 15/8 73 43/57 1,3 400V3N~/11,6 1588 41
AR3215CE12 8/12 1600/2900 22/12 73 43/57 1,3 400V3N~/17,3 1588 42
AR3220CE10 5/10 2100/3900 14/8 76 44/60 1,6 400V3N~/14,5 2078 57
AR3220CE16 10/16 2100/3900 23/12 76 44/60 1,6 400V3N~/23,1 2078 59
На горячей воде - AR3200C W (IP21)
Модель Мощность*5 Расход воздуха*1 Δt*4,5 Расход воды Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Длина Вес
[кВт] [м3/ч] [°C] [л] [дБ(A)] [дБ(A)] [A] [мм] [кг]
AR3210CW 8,2 1000/1500 19/16 1,1 69 44/53 0,6 1078 30
AR3215CW 14 1700/2600 19/16 1,7 72 48/56 1,0 1588 41
AR3220CW 18 2500/3150 18/17 2,3 72 50/56 1,2 2078 56

*1) При min/max скорости (всего 3 ступени).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200
м2. При низком/высоком расходе воздуха.
*4) Δt = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.
*5) Для температуры воды 90/70 °C, и воздуха на входе +18 °C.

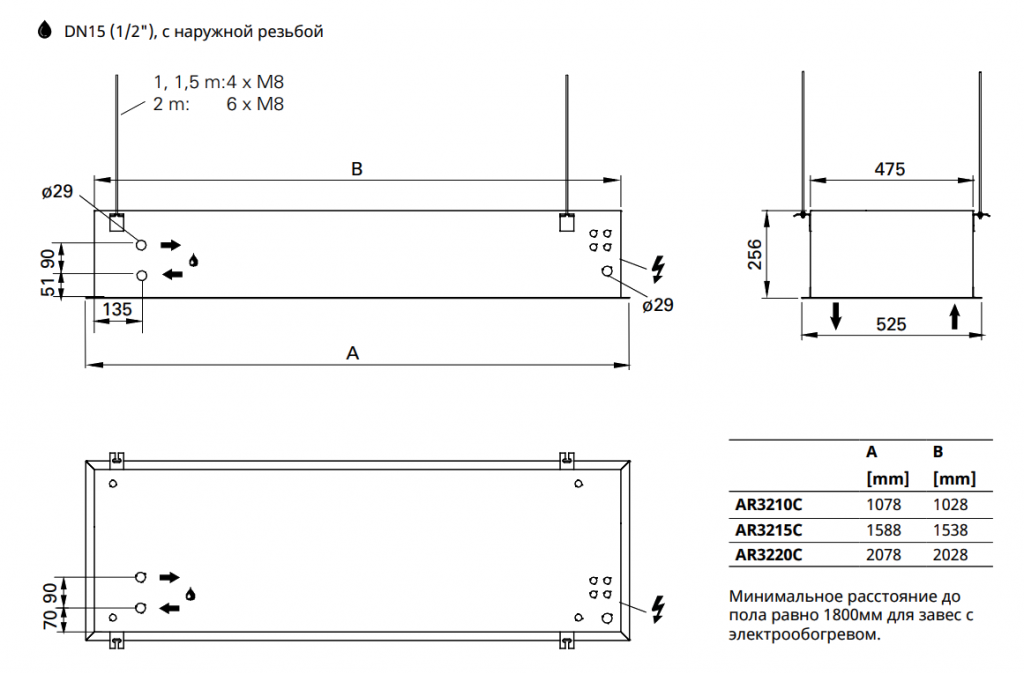

Габаритные размеры тепловых завес AR3200C

Тепловые завесы AR3200C (2)
