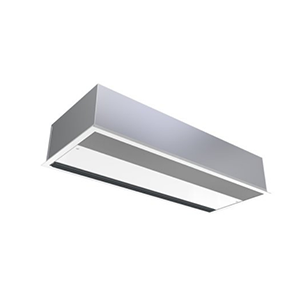

Тепловые завесы Arden 3500
Воздушные завесы Frico создают невидимый барьер в открытых проемах, этим достигается разделение зон с разной температурой с возможностью беспрепятственного перемещения людей и транспорта.
Завесы, производимые по технологии Thermozone, способны создать равномерный воздушный поток с оптимальным балансом между объемом выдуваемого воздуха и скоростью его истечения, который будет идеально защищать проем независимо от того, холодный или теплый воздух мы хотим сохранить внутри помещения.
Mонтаж тепловых завес Arden 3500
Рекомендуемая высота установки завес серии Arden 3500 до 3,5м. Воздушная завеса предназначена для установки в конструкции подвесных потолков. Завеса готова к подвеске на стержнях с резьбой на концах (принадлежность) с креплением их на внешней стороне. При монтаже в структуру жесткого подвесного потолка крепление стержней может производится внутри корпуса завесы.
Завесы устанавливаются горизонтально, с нижним расположением решеток забора/выдува воздуха, как можно ближе к проему дверей, заподлицо с подвесным потолком. Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу. Для почти невидимого расположения, когда на уровне потолка видны только решетки забора и выдува воздуха, применяются телескопические воздуховоды.
Подключение тепловых завес Arden 3500
Работы по техобслуживанию и ремонту легко выполняются через сервисный люк, который является фронтальной панелью завесы. Воздушная завеса имеет встроенную управляющую плату, которая подключается к выбранной внешней системе управления FC. Питание 230В~ подается на встроенную управляющую плату. Доступ к управляющей плате осуществляется через кабельные вводы в верхней части завесы. Кабели, соединяющие отдельные элементы системы, а также датчики, подключаются к встроенной управляющей плате.
Подключение электроподводящего кабеля производится через отверстия на боковой или верхней панели прибора на соответствующие клеммы мотора вентилятора.
При необходимости шлейфования кабель может быть проложен через моторный отсек. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора.
Технические характеристики тепловых завес Arden 3500
| Модель | Мощность | Расход воздуха*1 |
Мощность звука*2 |
Звуковое давление*3 |
Сила тока, двигатель |
Длина | Вес | |||||||||||||
| [кВт] | [м3/ч] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | ||||||||||||||
| Без нагрева - ARFEC3500 A (IP20) | ||||||||||||||||||||
| ARFEC3510A | 0 | 1000/1900 | 76 | 43/60 | 2,3 | 1057 | 31 | |||||||||||||
| ARFEC3515A | 0 | 1550/3000 | 78 | 44/62 | 3,2 | 1567 | 43 | |||||||||||||
| ARFEC3520A | 0 | 2250/3800 | 79 | 45/63 | 4,1 | 2073 | 56 | |||||||||||||
| С электронагревом - ARFEC3500 E (IP20) | ||||||||||||||||||||
| Модель | Режимы мощности | Расход воздуха*1 | Δt*4 | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Напряжение [B] Ток [A] | Длина | Вес | |||||||||||
| [кВт] | [м3/ч] | [°C] | [дБ(A)] | [дБ(A)] | [A] | (нагрев) | [мм] | [кг] | ||||||||||||
| ARFEC3510E09 | 4,5/9,0 | 1000/1900 | 26/14 | 76 | 43/60 | 2,3 | 400B3~/13 | 1057 | 35 | |||||||||||
| ARFEC3515E14 | 6,8/14 | 1550/3000 | 26/13 | 77 | 44/62 | 3,2 | 400B3~/19,5 | 1567 | 53 | |||||||||||
| ARFEC3520E18 | 9,0/18 | 2250/3800 | 24/14 | 78 | 45/63 | 4,1 | 400B3~/26 | 2073 | 65 | |||||||||||
| На горячей воде - ARFEC3500 W (IP20) | ||||||||||||||||||||
| Модель | Мощность*5 | Расход воздуха*1 | Δt*4,5 | Расход воды | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Длина | Вес | |||||||||||
| [кВт] | [м3/ч] | [°C] | [л] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | ||||||||||||
| ARFEC3510W | 8,3 | 1000/1900 | 16/13 | 1,3 | 75 | 43/59 | 2,3 | 1057 | 36 | |||||||||||
| ARFEC3515W | 12 | 1500/2800 | 16/13 | 2,1 | 76 | 43/60 | 3,2 | 1567 | 49 | |||||||||||
| ARFEC3520W | 17 | 2100/3700 | 17/14 | 2,9 | 77 | 45/61 | 4,2 | 2073 | 63 | |||||||||||
| На горячей воде - ARFEC3500 WLL, теплообменник для воды (≤60 °C) (IP20) | ||||||||||||||||||||
| Модель | Мощность*6 | Расход воздуха*1 | Δt*4,6 | Расход воды | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Длина | Вес | |||||||||||
| [кВт] | [м3/ч] | [°C] | [л] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | ||||||||||||
| ARFEC3510WLL | 8,0 | 1000/1900 | 14/12 | 2,6 | 75 | 43/59 | 2,3 | 1057 | 39 | |||||||||||
| ARFEC3515WLL | 12 | 1500/2800 | 15/13 | 4,2 | 76 | 43/60 | 3,2 | 1567 | 52 | |||||||||||
| ARFEC3520WLL | 16 | 2100/3700 | 15/13 | 5,8 | 77 | 45/61 | 4,2 | 2073 | 70 | |||||||||||
*1) Низкий/высокий расход воздуха (2В/10В).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха (2В/10В).
*4) Δt = увеличение температуры проходящего воздуха при полной выходной мощности и низком/высоком расходе воздуха (2В/10В).
*5) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*6) Для температуры воды 40/30 °C и воздуха на входе +18 °C.

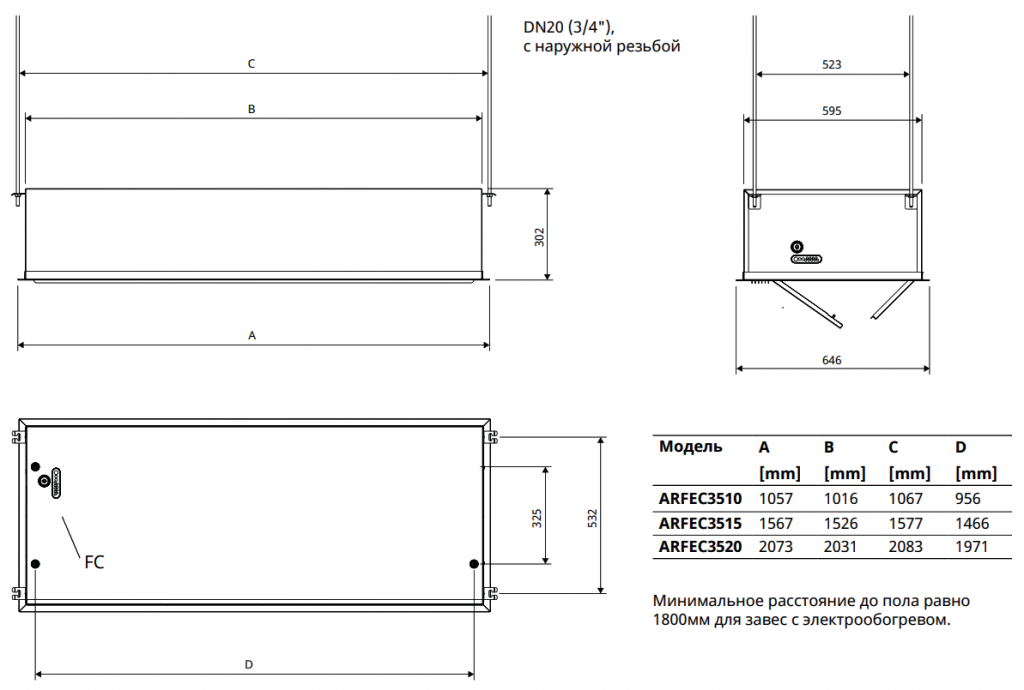

Габаритные размеры тепловых завес Arden 3500
.png "Тепловые завесы Arden 3500 (2)")
