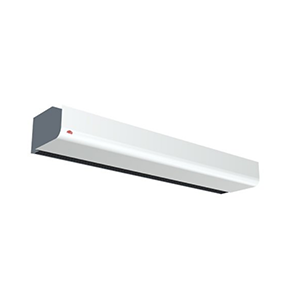

Тепловые завесы Pamir 2500

Заказать
Заказать

Воздушные завесы Frico Pamir 2500 создают невидимый барьер в открытых проемах, этим достигается разделение зон с разной температурой с возможностью беспрепятственного перемещения людей и транспорта.

Завесы, производимые по технологии Thermozone, способны создать равномерный воздушный поток с оптимальным балансом между объемом выдуваемого воздуха и скоростью его истечения, который будет идеально защищать проем независимо от того, холодный или теплый воздух мы хотим сохранить внутри помещения.

Mонтаж тепловых завес Pamir 2500

  • Рекомендуемая высота установки Pamir 2500 до 2,5м;
  • Воздушная завеса располагается горизонтально как можно ближе к краю проема с направлением струи сверху вниз;
  • Для защиты широких проемов используются несколько завес, устанавливаемых вплотную друг к другу;
  • Завеса может устанавливаться на прилагаемых монтажных скобах или с помощью дополнительных принадлежностей вывешиваться с конструкций потолка.

Подключение тепловых завес Pamir 2500

Передняя панель легко снимается, что облегчает доступ к внутренним элементам для проверки и обслуживания. Воздушная завеса имеет встроенную управляющую плату, которая подключается к выбранной внешней системе управления FC. Питание 230В~ подается на встроенную управляющую плату.

Доступ к управляющей плате осуществляется через кабельные вводы в верхней части завесы. Кабели, соединяющие отдельные элементы системы, а также датчики, подключаются к встроенной управляющей плате. Завесы без нагрева и с подводом горячей воды подключаются к сети кабелем длиной 1,5м с вилкой.

Питающий кабель для завес с электронагревом заводится в завесу на верхней панели прибора. Электропитание управления (230В~) и блоков нагрева (400В3~) подается на соответствующие клеммы в клеммной коробке. Соединительные патрубки завес с подводом горячей воды расположены на верхней панели завесы.

Гибкие подводки поставляются как принадлежность. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора. Cмотрите раздел Комплекты клапанов и Принадлежности.

Технические характеристики тепловых завес Pamir 2500

Без нагрева - PAF2500 A (IP21)
Модель Мощность Расход воздуха*1 Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Длина Вес
[кВт] [м3/ч] [дБ(A)] [дБ(A)] [A] [мм] [кг]
PAF2510A 0 900/1300 70 43/53 0,5 1050 16
PAF2515A 0 1250/2100 71 44/54 0,7 1560 24
PAF2520A 0 1800/2600 72 44/55 1,0 2050 32
С электронагревом - PAF2500 E (IP20)
Модель Режимы мощности Расход воздуха*1 Δt*4 Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Напряжение [B] Ток [A] Длина Вес
[кВт] [м3/ч] [°C] [дБ(A)] [дБ(A)] [A] (нагрев) [мм] [кг]
PAF2510E05 1,7/3,3/5,0 900/1450 17/11 68 42/51 0,5 400B3~/7,2 1050 19
PAF2510E08 3,0/5,0/8,0 900/1450 27/17 68 42/51 0,5 400B3~/11,5 1050 20
PAF2515E08 2,7/5,3/8,0 1400/2200 18/11 69 40/52 0,7 400B3~/11,5 1560 30
PAF2515E12 4,0/8,0/12 1400/2200 26/17 69 40/52 0,7 400B3~/17,3 1560 32
PAF2520E10 3,4/6,6/10 1800/2900 17/11 70 43/53 1,0 400B3~/14,4 2050 36
PAF2520E16 6,0/10/16 1800/2900 27/17 70 43/53 1,0 400B3~/23,1 2050 40
На горячей воде - PAF2500 W (IP21)
Модель Мощность*5 Расход воздуха*1 Δt*4,5 Расход воды Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Длина Вес
[кВт] [м3/ч] [°C] [л] [дБ(A)] [дБ(A)] [A] [мм] [кг]
PAF2510W 4,7 900/1300 12/11 0,7 69 42/53 0,45 1050 18
PAF2515W 9,2 1250/2100 16/13 1,1 70 41/54 0,6 1560 26
PAF2520W 11 1800/2600 15/13 1,4 71 43/55 0,9 2050 35

*1) При min/max скорости (всего 3 ступени);
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E;
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха;
*4) Δt = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха;
*5) Для температуры воды 90/70 °C, и воздуха на входе +18 °C.

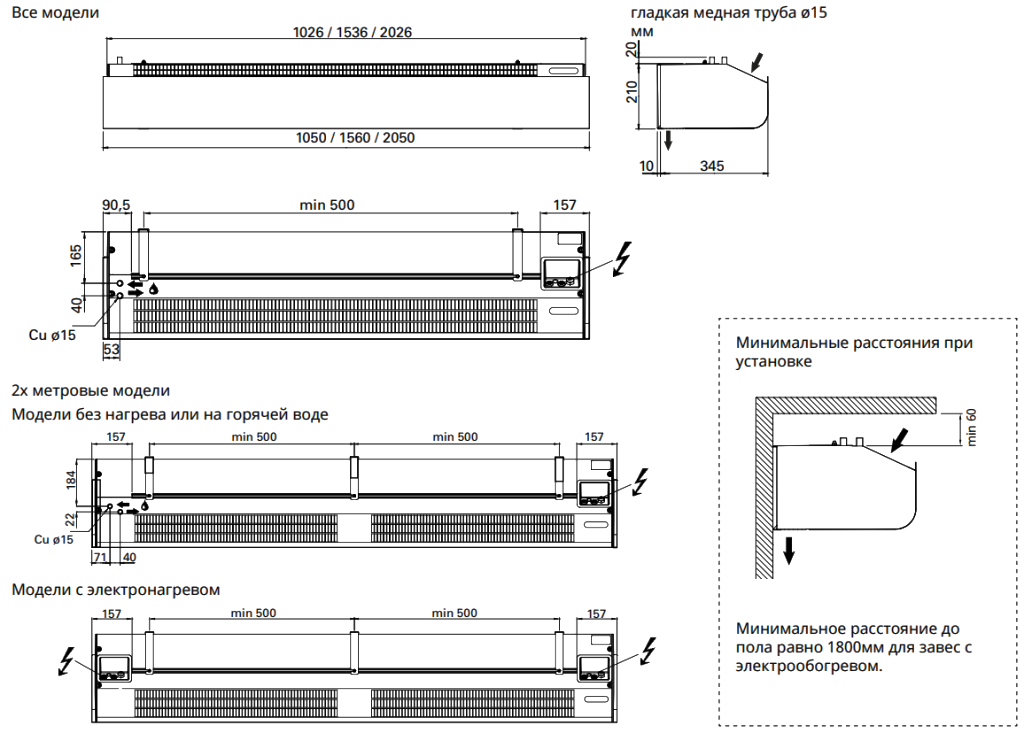

Габаритные размеры тепловых завес Pamir 2500

Тепловые завесы Pamir 2500 (2)
