Тепловые завесы Pamir 4200
Воздушные завесы Frico Pamir 4200 создают невидимый барьер в открытых проемах, этим достигается разделение зон с разной температурой с возможностью беспрепятственного перемещения людей и транспорта.
Завесы, производимые по технологии Thermozone, способны создать равномерный воздушный поток с оптимальным балансом между объемом выдуваемого воздуха и скоростью его истечения, который будет идеально защищать проем независимо от того, холодный или теплый воздух мы хотим сохранить внутри помещения.

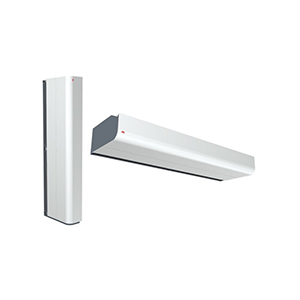

Варианты исполнения тепловых завес Pamir 4200
Горизонтальная установка
Завесы серии Pamir 4200 имеют рекомендуемую высоту установки до 4,2м. Воздушная завеса может устанавливаться на стене на скобах или подвешиваться на конструкциях перекрытия. Возможна встраиваемая установка в конструкцию подвесного потолка.
При горизонтальном монтаже решетка выдува завесы должна располагаться как можно ближе к плоскости проема. В проемах большой ширины завесы следует устанавливать вплотную друг к другу так, чтобы струя воздуха перекрывала всю ширину. В этих случаях для того, чтобы скрыть стыки, рекомендуем использовать соединительный комплект. Дизайн комплект может быть использован, чтобы сделать незаметными элементы подвески, соединительные трубы и кабели.
Вертикальная установка
При вертикальной установке завес серии Pamir 4200 по одной с каждой стороны от проема его рекомендуемая ширина не более 6м. Завесы длиной 1,5 метра и больше могут устанавливаться вертикально. Завесы можно переворачивать и устанавливать с любой стороны двери.
Воздушная завеса располагается как можно ближе к плоскости дверного проема, при достаточно большой ширине проема завесы необходимо устанавливать с обеих сторон. Для каждой завесы потребуется один стыковочный комплект (принадлежность) для крепления её к полу и ещё один для крепления их между собой при формировании колонны из двух завес для высоких проемов. Во избежание опрокидывания завесу необходимо зафиксировать в верхней точке. Декоративный комплект (принадлежность) применяется для того, чтобы скрыть трубные подводки и электрические провода.
Подключение тепловых завес Pamir 4200
Легко открывающаяся передняя панель обеспечивает быстрый доступ как для облегчения монтажа, так и для технического обслуживания.
Воздушная завеса имеет встроенную управляющую плату, которая подключается к выбранной внешней системе управления FC. Питание 230В~ подается на встроенную управляющую плату. Доступ к управляющей плате осуществляется через кабельные вводы на задней панели завесы. Кабели, соединяющие отдельные элементы системы, а также датчики, подключаются к встроенной управляющей плате.
Подключение электроподводящего кабеля производится на задней панели завесы. Питание для воздушных завес с электронагревом (400В3~) подается на клеммную коробку.
Соединительные патрубки завес с подводом горячей воды расположены на задней панели завесы. Гибкие подводки поставляются как принадлежность. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора. Cмотрите раздел Комплекты клапанов и Принадлежности.
Технические характеристики тепловых завес Pamir 4200
Без нагрева - PAFEC4200 A (IP24**)
| Модель | Мощность | Расход воздуха*1 |
Мощность звука*2 |
Звуковое давление*3 |
Сила тока, двигатель |
Длина | Вес | ||||||||||||||||||||||
| [кВт] | [м3/ч] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | |||||||||||||||||||||||
| PAFEC4210A | 0 | 1200/2400 | 78 | 46/62 | 3,2 | 1039 | 37 | ||||||||||||||||||||||
| PAFEC4215A | 0 | 1800/3500 | 79 | 47/64 | 4,1 | 1549 | 49 | ||||||||||||||||||||||
| PAFEC4220A | 0 | 2300/4700 | 81 | 48/65 | 6,0 | 2039 | 64 | ||||||||||||||||||||||
| PAFEC4225A | 0 | 3100/6150 | 83 | 50/67 | 6,9 | 2549 | 78 | ||||||||||||||||||||||
С электронагревом - PAFEC4200 E (IP20)
| Модель | Мощьность | Расход воздуха*1 |
Δt*4 | Мощность звука*2 |
Звуковое давление*3 |
Сила тока, двигатель |
Напряжение [B] Ток [A] |
Длина | Вес | ||||||||||||||||||||||
| [кВт] | [м3/ч] | [°C] | [дБ(A)] | [дБ(A)] | [A] | (нагрев) | [мм] | [кг] | |||||||||||||||||||||||
| PAFEC4210E12 | 3,9/7,8/12 | 1200/2400 | 30/15 | 78 | 46/62 | 3,2 | 400B3~/16,9 | 1039 | 44 | ||||||||||||||||||||||
| PAFEC4215E18 | 6,0/12/18 | 1800/3500 | 30/15 | 80 | 47/64 | 4,1 | 400B3~/26 | 1549 | 64 | ||||||||||||||||||||||
| PAFEC4220E24 | 7,8/16/24 | 2300/4700 | 30/15 | 81 | 48/65 | 6,0 | 400B3~/33,8 | 2039 | 85 | ||||||||||||||||||||||
| PAFEC4225E30 | 9,9/20/30 | 3100/6150 | 29/15 | 83 | 50/67 | 6,9 | 400B3~/42,9 | 2549 | 100 | ||||||||||||||||||||||
На горячей воде - PAFEC4200 WL
| Модель | Мощность*5 | Расход воздуха*1 | Δt*4,5 | Расход воды | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Длина | Вес | ||||||||||||||||||||||||
| [кВт] | [м3/ч] | [°C] | [л] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | |||||||||||||||||||||||||
| Теплообменник для воды (≤80 °C) (IP24**) | |||||||||||||||||||||||||||||||||
| PAFEC4210WL | 15 | 1100/2300 | 24/19 | 1,9 | 78 | 45/62 | 3,2 | 1039 | 44 | ||||||||||||||||||||||||
| PAFEC4215WL | 23 | 1700/3400 | 25/20 | 3,0 | 80 | 46/64 | 4,1 | 1549 | 58 | ||||||||||||||||||||||||
| PAFEC4220WL | 32 | 2200/4600 | 25/20 | 4,1 | 81 | 47/65 | 6,0 | 2039 | 79 | ||||||||||||||||||||||||
| PAFEC4225WL | 41 | 2800/5750 | 26/21 | 5,2 | 83 | 49/67 | 6,9 | 2549 | 96 | ||||||||||||||||||||||||
| Теплообменник для воды ((≥80 °C) (IP24**) | |||||||||||||||||||||||||||||||||
| PAFEC4210WH | 13 | 1100/2300 | 22/17 | 1,3 | 78 | 45/62 | 3,2 | 1039 | 43 | ||||||||||||||||||||||||
| PAFEC4215WH | 19 | 1700/3400 | 22/17 | 2,0 | 80 | 46/64 | 4,1 | 1549 | 58 | ||||||||||||||||||||||||
| PAFEC4220WH | 27 | 2200/4600 | 23/18 | 2,7 | 81 | 47/65 | 6,0 | 2039 | 76 | ||||||||||||||||||||||||
| PAFEC4225WH | 33 | 2800/5750 | 22/17 | 3,8 | 83 | 49/67 | 6,9 | 2549 | 92 | ||||||||||||||||||||||||
| Теплообменник для воды (≤60 °C) (IP24**) | |||||||||||||||||||||||||||||||||
| PAFEC4210WLL | 9,3 | 1000/2200 | 15/12 | 2,5 | 77 | 45/61 | 3,2 | 1039 | 47 | ||||||||||||||||||||||||
| PAFEC4215WLL | 14 | 1600/3300 | 15/13 | 4,7 | 79 | 46/63 | 4,1 | 1549 | 65 | ||||||||||||||||||||||||
| PAFEC4220WLL | 19 | 2100/4450 | 15/13 | 7,5 | 80 | 46/64 | 6,0 | 2039 | 87 | ||||||||||||||||||||||||
| PAFEC4225WLL | 24 | 2700/5600 | 15/13 | 9,6 | 82 | 48/66 | 6,9 | 2549 | 106 | ||||||||||||||||||||||||
*1) Низкий/высокий расход воздуха (2В/10В).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха (2В/10В).
*4) Δt = увеличение температуры проходящего воздуха при полной выходной мощности и низком/высоком расходе воздуха (2В/10В).
*5) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*6) Для температуры воды 90/70 °C и воздуха на входе +18 °C.
*7) Для температуры воды 40/30 °C и воздуха на входе +18 °C.
**) Горизонтальная установка и вертикальная установка справа от проема (смотреть из помещения): IP24. Вертикальная установка слева от проема (смотреть из помещения): IP21.
Габаритные размеры тепловых завес Pamir 4200

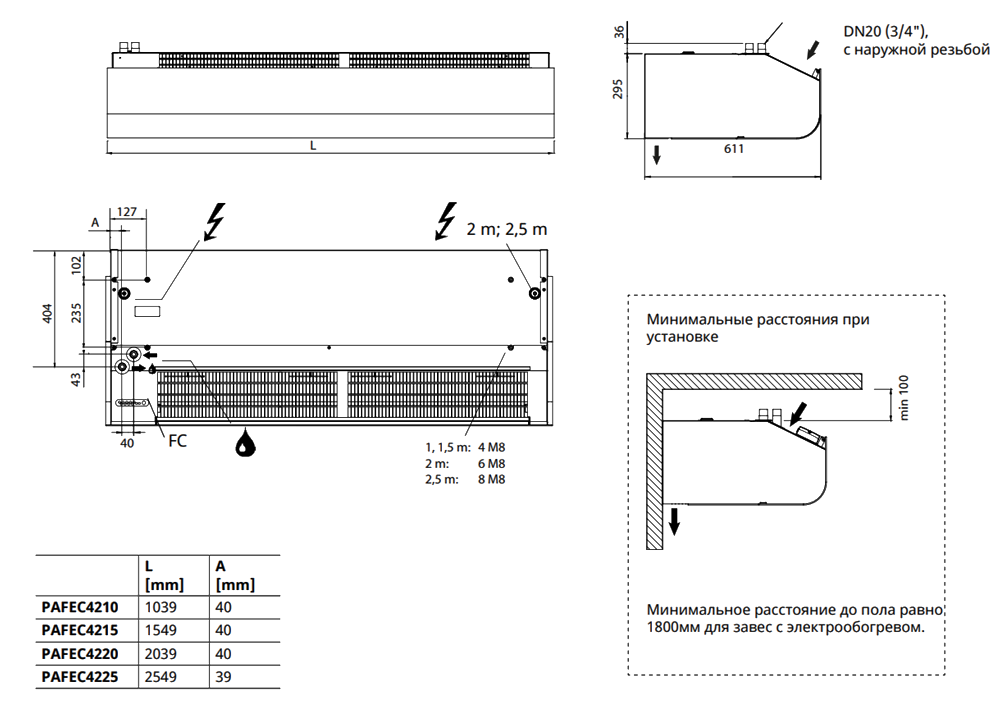

Горизонтальное исполнение
.png "Тепловые завесы Pamir 4200 (2)")

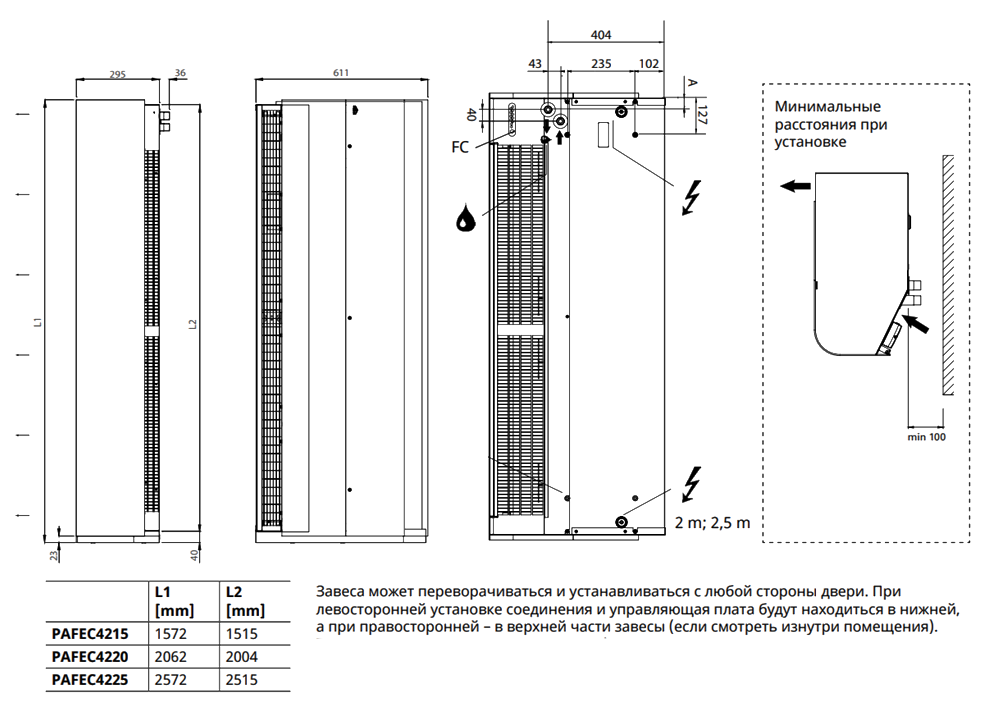

Вертикальное исполнение
.png "Тепловые завесы Pamir 4200 (3)")
