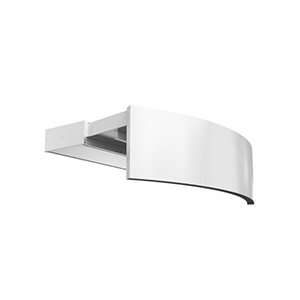

Тепловая завеса Ruwen - это воздушная завеса индивидуального изготовления, устанавливаемая сверху вращающейся двери, с напорным блоком и воздухораспределительной секцией, адаптированными к диаметру двери.

Ruwen оснащена энергоэффективными ЕС-моторами, которые обеспечивают бесступенчатое управление воздушным потоком. Все элементы воздушной завесы изготавливаются по спецификации заказчика в соответствии с размерам двери и в целом все они практически незаметны.

Mонтажтепловых завес Ruwen

Воздушная завеса устанавливается горизонтально на крыше вращающейся двери, для распределения веса используются стальные опоры размером 100 x 200 мм с виброгасителями. Если крыша не может выдержать вес завесы, возможен монтаж по балкам (принадлежность).

Подключениетепловых завес Ruwen

Работы по техобслуживанию и ремонту легко выполняются через сервисный люк, который является верхней панелью завесы. Ближе к торцевой панели завесы расположена встроенная управляющая плата, которая подключается к выбранной внешней системе управления FC.

Питание 230В~ подается на встроенную управляющую плату. Доступ к управляющей плате осуществляется через кабельные вводы на боковой стороне завесы. Кабели, соединяющие отдельные элементы системы, а также датчики, подключаются к встроенной управляющей плате. Питающий кабель заводится в завесу через отверстия в боковой части завесы.

Соединительные патрубки завес с подводом горячей воды расположены у торцевой панели завесы. Гибкие подводки поставляются как принадлежность. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора.

Технические характеристики тепловых завес Ruwen

Модель Мощность Расход воздуха*1 Мощность звука*2 Звуковое давление*3 Сила тока, двигатель Вес*7
[кВт] [м3/ч] [дБ(A)] [дБ(A)] [A] [кг]
Без нагрева - RDFEC A (IP20)
RDFEC10A 0 1200/2400 78 46/62 3,2 60
RDFEC15A 0 1800/3500 79 47/64 4,1 130
RDFEC20A 0 2300/4700 81 48/65 6,0 180
RDFEC25A 0 3100/6150 83 50/67 6,9 200
С электронагревом - RDFEC E (IP20)
Модель Режимы мощности [кВт] Расход воздуха*1[м3/ч] Δt*4 [°C] Мощность звука*2 [дБ(A)] Звуковое давление*3 [дБ(A)] Сила тока, двигатель [A] Напряжение [B]Ток [A] (нагрев) Вес*7[кг]
RDFEC10E12 3,9/7,8/12 1200/2400 30/15 78 46/62 3,2 400B3~/17 80
RDFEC15E18 6/12/18 1800/3500 30/15 80 47/64 4,1 400B3~/26 130
RDFEC20E24 7,8/16/24 2300/4700 30/15 81 48/65 6,0 400B3~/34 180
RDFEC25E30 9,9/20/30 3100/6150 29/14 83 50/67 6,9 400B3~/43 200
На горячей воде - RDFEC WL, теплообменник для воды (≤80 °C) (IP20)
Модель Мощность*5 Мощность*6 Расход воздуха*1 Δt*4,5 Δt*4,6 Расход воды Мощность звука*2 Звуковое давление*3 Ток Вес*7
[кВт] [кВт] [м3/ч] [°C] [°C] [л] [дБ(A)] [дБ(A)] [A] [кг]
RDFEC10WL 10 18 1100/2300 18/13 30/23 2,2 78 45/62 3,2 80
RDFEC15WL 16 28 1700/3400 18/14 31/24 3,4 80 46/64 4,1 130
RDFEC20WL 23 39 2200/4600 19/15 32/25 4,5 81 47/65 6,0 180
RDFEC25WL 30 50 2800/5750 20/15 33/26 5,7 83 49/67 6,9 200

*1) Низкий/высокий расход воздуха (2В/10В).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха (2В/10В).
*4) Δt = увеличение температуры проходящего воздуха при полной выходной мощности и низком/высоком расходе воздуха (2В/10В).
*5) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*6) Для температуры воды 90/70 °C и воздуха на входе +18 °C.
*7) Приблизительный вес завесы и воздушного канала.

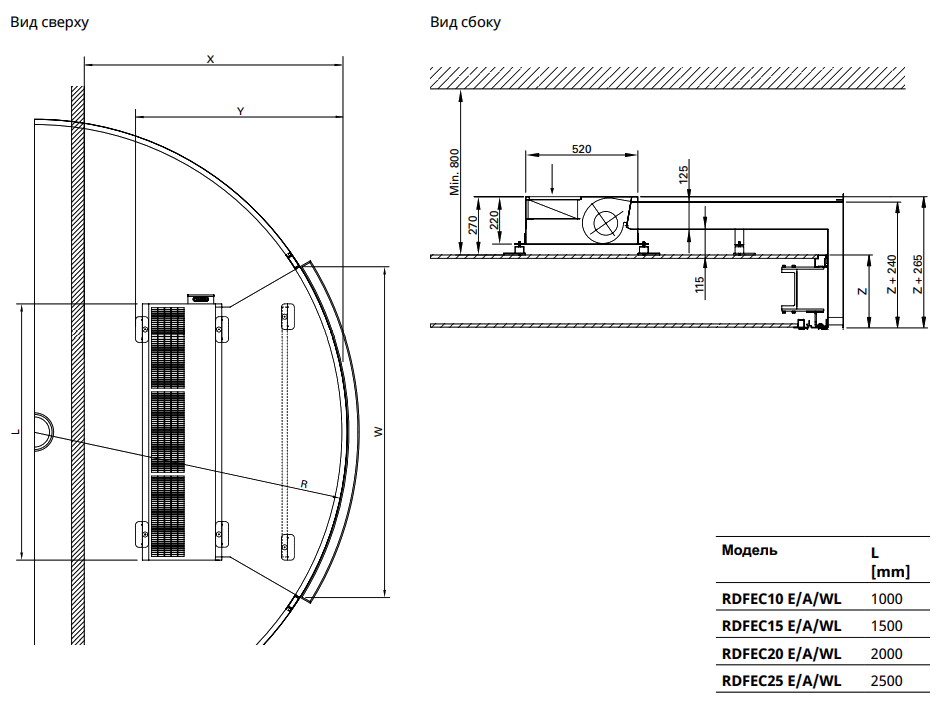

Габаритные размеры тепловых завес Ruwen

Тепловые завесы Ruwen (2)

Размер Y переменный, он зависит от других величин, указываемых в алгоритме заказа.

Условное обозначение завес Ruwen

Модель - R - W - X - Z - Материал / цвет
Пример: RDFEC20WL - 2500 - 2900 - 2350 - 500 - P

  • R - Внешний радиус по верху вращающейся двери.
  • W - Ширина раскрытия двери.
  • X - Максимальное расстояние от наружной стены до внешнего радиуса стакана двери.
  • Z - Расстояние между низом внутреннего потолка стакана двери (низ секции выдува) и верхом его наружной крыши (где устанавливается напорная секция).

Материал/цвет

  • Р = шлифованная нержавеющая сталь
  • В = матовая нержавеющая сталь
  • МР = зеркально полированная нержавеющая сталь
  • Стандартный RAL-код = Порошковое напыление RAL
  • Стандартный NCS-код = Порошковое напыление NCS
