Тепловые завесы Scand

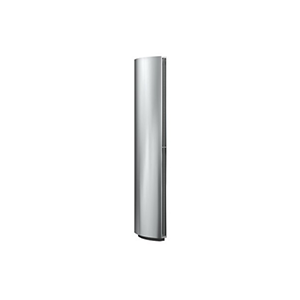

Тепловые завесы Scand - это вертикальная воздушная завеса специально разработанная для вращающихся дверей, где конструкции корпуса завесы и стакана двери сливаются в плавном изгибе.
Завеса адаптируется под требования клиента и оснащена энергоэффективными ЕС-моторами, которые обеспечивают бесступенчатое управление воздушным потоком.
Mонтаж тепловых завес Scand
Воздушная завеса установлена слева от дверного проема, если смотреть изнутри помещения. Корпус завесы имеет изогнутую конструкцию, что делает его неотъемлемой частью стакана вращающейся двери. Стандартная высота 2200 мм. Модели высотой до 3 м могут изготавливаться по алгоритму заказа (в едином корпусе, удлинение без вентиляторов).
Секция удлинения для завесы высотой от 3 до 4 м заказывается как принадлежность. Во избежание опрокидывания завесу необходимо зафиксировать в верхней точке. Исполнение для монтажа справа производится по спецзаказу.
Подключение тепловых завес Scand
Работы по техобслуживанию и ремонту легко выполняются через сервисный люк, который является фронтальной панелью завесы. Воздушная завеса имеет встроенную управляющую плату, которая подключается к выбранной внешней системе управления FC.
Питание 230В~ подается на встроенную управляющую плату. Доступ к управляющей плате осуществляется через кабельные вводы в верхней части завесы. Кабели связи и внешних датчиков подключены к встроенной управляющей плате. Электроподключение может быть как сверху, так и снизу завесы, что указывается в алгоритме заказа.
Соединительные патрубки завес с подводом горячей воды в соответствии с кодом заказа располагаются с верхнего или нижнего торца завесы. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора.
Технические характеристики тепловых завес Scand
| Модель | Режимы мощности |
Расход воздуха*1 |
Δt*4 | Мощность звука*2 |
Звуковое давление*3 |
Сила тока, двигатель |
Напряжение [B] Ток [A] |
Длина*7 | Вес | ||||||||||||||||||||||||||
| [кВт] | [м3/ч] | [°C] | [дБ(A)] | [дБ(A)] | [A] | (нагрев) | [мм] | [кг] | |||||||||||||||||||||||||||
| С электронагревом - SFFEC E (IP20) | |||||||||||||||||||||||||||||||||||
| SFFEC4E16 | 5,4/11/16 | 1850/3600 | 26/13 | 82 | 48/66 | 4,1 | 400B3~/24 | 2200 | 70 | ||||||||||||||||||||||||||
| SFFEC6E24 | 7,8/16/24 | 2300/4700 | 30/15 | 83 | 50/67 | 6 | 400B3~/34 | 2200 | 75 | ||||||||||||||||||||||||||
| На горячей воде - SFFEC WH (IP20) | ||||||||||||||||
| Модель | Мощность*5 | Мощность*6 | Расход воздуха*1 | Δt*4,5 | Δt*4,6 | |||||||||||
| [кВт] | [кВт] | [м3 /ч] | [°C] | [°C] | ||||||||||||
| SFFEC4WL | 21 | 36 | 1650/3300 | 24/19 | 40/32 | |||||||||||
| SFFEC6WL | 26 | 44 | 2200/4600 | 22/17 | 37/28 | |||||||||||
| На горячей воде - SFFEC WH (IP20) | |||||||||||||||||||
| Модель | Расход воды | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Длина*7 | Вес | |||||||||||||
| [л] | [дБ(A)] | [дБ(A)] | [A] | [мм] | [кг] | ||||||||||||||
| SFFEC4WL | 4,4 | 80 | 47/64 | 4,1 | 2200 | 70 | |||||||||||||
| SFFEC6WL | 4,4 | 81 | 47/65 | 6 | 2200 | 75 | |||||||||||||
*1) Низкий/высокий расход воздуха (2В/10В).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха (2В/10В).
*4) Δt = увеличение температуры проходящего воздуха при полной выходной мощности и низком/высоком расходе воздуха (2В/10В).
*5) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*6) Для температуры воды 90/70 °C и воздуха на входе +18 °C.
*7) Стандартная высота. Maкс. высота 3000 мм (удлинение без вентиляторов).

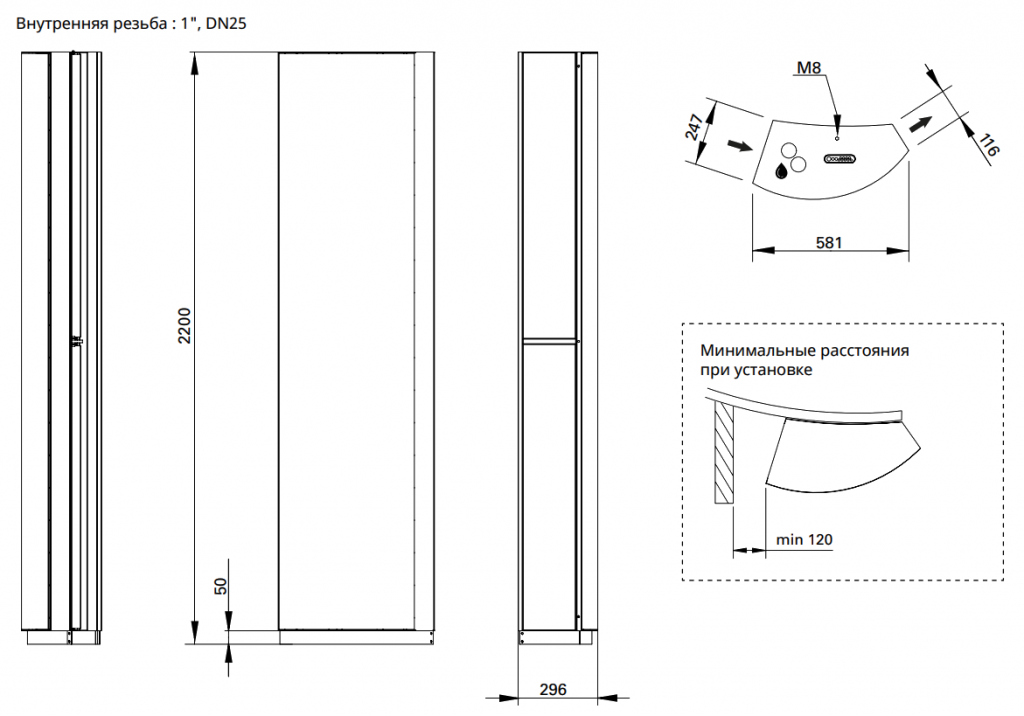

Габаритные размеры тепловых завес Scand
.png "Тепловые завесы Scand (2)")
