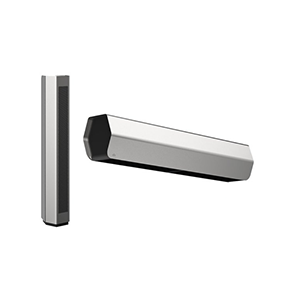

Тепловые завесы Sierra
Воздушные завесы Frico создают невидимый барьер в открытых проемах, этим достигается разделение зон с разной температурой с возможностью беспрепятственного перемещения людей и транспорта.
Завесы, производимые по технологии Thermozone, способны создать равномерный воздушный поток с оптимальным балансом между объемом выдуваемого воздуха и скоростью его истечения, который будет идеально защищать проем независимо от того, холодный или теплый воздух мы хотим сохранить внутри помещения.
Варианты исполнения тепловых завес Sierra
Горизонтальная установка
Рекомендуемая высота установки завес серии Sierra до 3,5м. Воздушная завеса может устанавливаться на стене на скобах или подвешиваться на конструкциях перекрытия. При горизонтальном монтаже решетка выдува завесы должна располагаться как можно ближе к плоскости проема.
Вертикальная установка
При вертикальной установке завес серии Sierra по одной с каждой стороны от проема его рекомендуемая ширина не более 5м.
Воздушная завеса располагается как можно ближе к плоскости дверного проема, при достаточно большой ширине проема завесы необходимо устанавливать с обеих сторон. Секция удлинения (принадлежность), являющаяся декоративным элементом, продолжает корпус до потолка и визуально придает всей конструкции более изящный вид.
Подключение тепловых завес Sierra
Легко открывающиеся передняя решетка выдува и задняя забора воздуха обеспечивают быстрый доступ как для облегчения монтажа, так и для технического обслуживания.
Воздушная завеса имеет встроенную управляющую плату, которая подключается к выбранной внешней системе управления FC. Напряжение питания блока управления 230В подается на клеммную коробку. Доступ к управляющей плате осуществляется через кабельные вводы на верхней или нижней торцевой панели завесы. Кабели, соединяющие отдельные элементы системы, а также датчики, подключаются к встроенной управляющей плате. Подключение электроподводящего кабеля производится на верхней или нижней панели завесы в зависимости от её расположения.
Соединительные патрубки завес с подводом горячей воды расположены в верхней или нижней части завесы в зависимости от её расположения. Воздушные завесы с подводом горячей воды всегда должны быть оснащены комплектом клапанов, которые устанавливаются вне корпуса прибора.
Технические характеристики тепловых завес Sierra
| Модель | Мощность [кВт] | Расход воздуха*1 [м3/ч] | Мощность звука*2 [дБ(A)] | Звуковое давление*3 [дБ(A)] | Сила тока, двигатель [A] |
Вес [кг] |
||||||||||||||
| Без нагрева - SIFEC A (IP20) | ||||||||||||||||||||
| SIFEC10A-H | 0 | 900/1850 | 77 | 46/61 | 2,3 | 44 | ||||||||||||||
| SIFEC15A-H | 0 | 1400/2750 | 79 | 48/63 | 3,2 | 54 | ||||||||||||||
| SIFEC20A-H/V | 0 | 1850/3600 | 82 | 48/66 | 4,1 | 63 | ||||||||||||||
| SIFEC25A-H/V | 0 | 2400/4500 | 83 | 49/67 | 5,1 | 72 | ||||||||||||||
| С электронагревом - SIFEC E (IP20) | ||||||||||||||||||||
| Модель | Режимы мощности | Расход воздуха*1 | Δt*4 | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Напряжение [B] Ток [A] | Вес | ||||||||||||
| [кВт] | [м3/ч] | [°C] | [дБ(A)] | [дБ(A)] | [A] | (нагрев) | [кг] | |||||||||||||
| SIFEC10E8-H | 2,7/5,5/8,1 | 900/1850 | 26/13 | 77 | 46/61 | 2,3 | 400B3~/11,7 | 48 | ||||||||||||
| SIFEC15E12-H | 3,9/7,8/12 | 1400/2750 | 26/13 | 79 | 48/63 | 3,2 | 400B3~/16,9 | 62 | ||||||||||||
| SIFEC20E16-H/V | 5,4/11/16 | 1850/3600 | 26/13 | 82 | 48/66 | 4,1 | 400B3~/23,4 | 75 | ||||||||||||
| SIFEC25E20-H/V | 6,6/13/20 | 2400/4500 | 25/13 | 83 | 49/67 | 5,1 | 400B3~/28,6 | 89 | ||||||||||||
| Модель | Мощность*5 | Расход*1 воздуха | Δt*4 | V*8 | Расход воды | Мощность звука*2 | Звуковое давление*3 | Сила тока, двигатель | Вес | |||||||||||
| H*7 [кВт] | V*8 [кВт] | [м3/ч] | [°C] | [°C] | [л] | [дБ(A)] | [дБ(A)] | [A] | [кг] | |||||||||||
| На горячей воде - SIFEC WL, теплообменник для воды (≤80 °C) (IP20) | ||||||||||||||||||||
| SIFEC10WL-H | 8,5 | - | 850/1700 | 19/15 | - | 2,0 | 77 | 46/61 | 2,3 | 63 | ||||||||||
| SIFEC15WL-H | 14 | - | 1250/2600 | 24/19 | - | 3,2 | 79 | 48/63 | 3,2 | 73 | ||||||||||
| SIFEC20WL-H/V | 21 | 21 | 1650/3300 | 24/19 | 24/19 | 4,3 | 82 | 48/66 | 4,1 | 82 | ||||||||||
| SIFEC25WL-H/V | 28 | 25 | 2200/4250 | 24/20 | 22/17 | 5,4 | 83 | 49/67 | 5,1 | 91 | ||||||||||
| На горячей воде - SIFEC WH, теплообменник для воды (≥80 °C) (IP20) | ||||||||||||||||||||
| SIFEC10WH-H | 11 | - | 850/1700 | 24/18 | - | 1,1 | 77 | 46/61 | 2,3 | 59 | ||||||||||
| SIFEC15WH-H | 15 | - | 1250/2600 | 23/17 | - | 1,9 | 79 | 48/63 | 3,2 | 69 | ||||||||||
| SIFEC20WH-H/V | 20 | 28 | 1650/3300 | 24/18 | 32/25 | 2,5 | 82 | 48/66 | 4,1 | 78 | ||||||||||
| SIFEC25WH-H/V | 26 | 32 | 2200/4250 | 23/18 | 29/22 | 3,3 | 83 | 49/67 | 5,1 | 87 | ||||||||||
*1) Низкий/высокий расход воздуха (2В/10В).
*2) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*3) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2. При низком/высоком расходе воздуха (2В/10В).
*4) Δt = увеличение температуры проходящего воздуха при полной выходной мощности и низком/высоком расходе воздуха (2В/10В).
*5) Для температуры воды 60/40 °C, и воздуха на входе +18 °C.
*6) Для температуры воды 90/70 °C и воздуха на входе +18 °C.
*7) Горизонтальная установка
*8) Вертикальная установка
Габаритные размеры тепловых завес Sierra

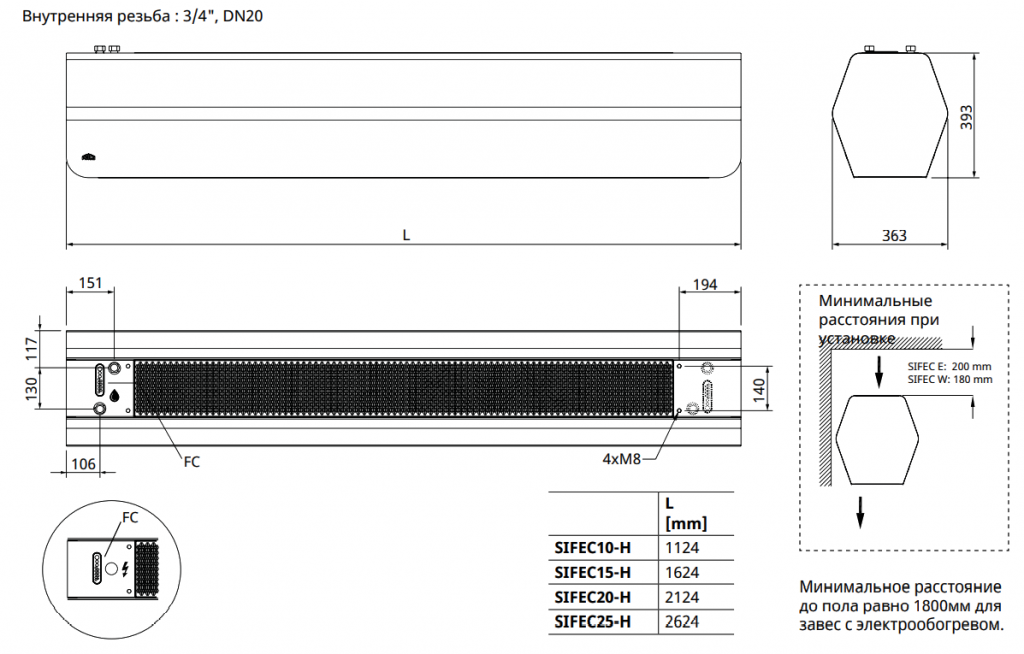

Горизонтальное исполнение
.png "Тепловые завесы Sierra (2)")

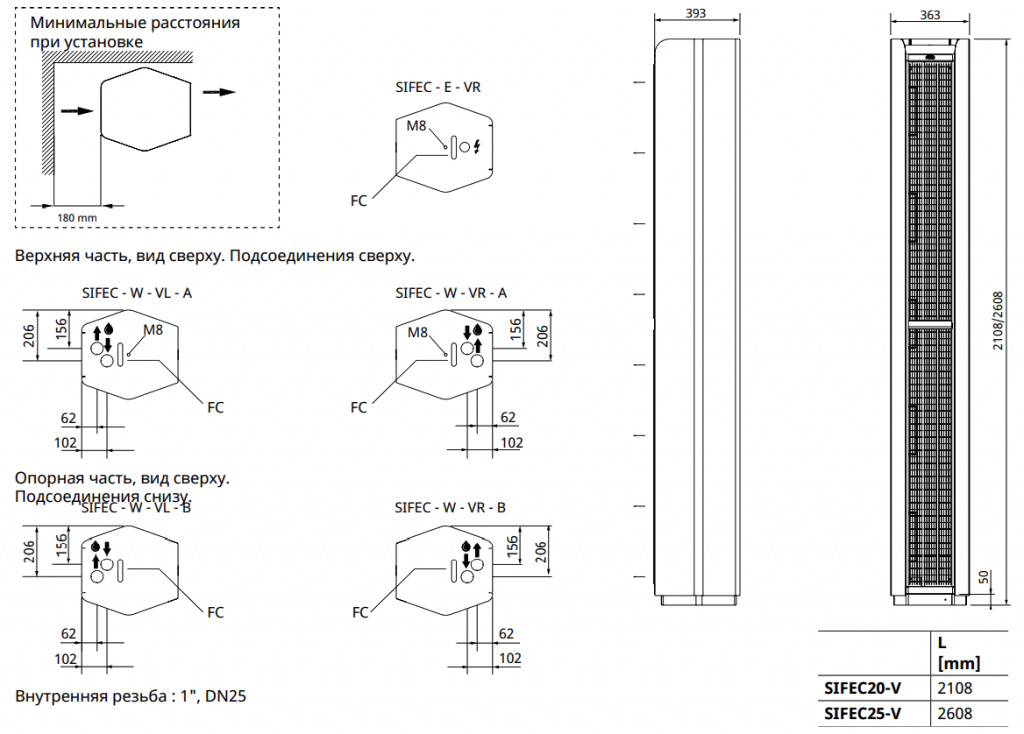

Вертикальное исполнение
.png "Тепловые завесы Sierra (3)")
