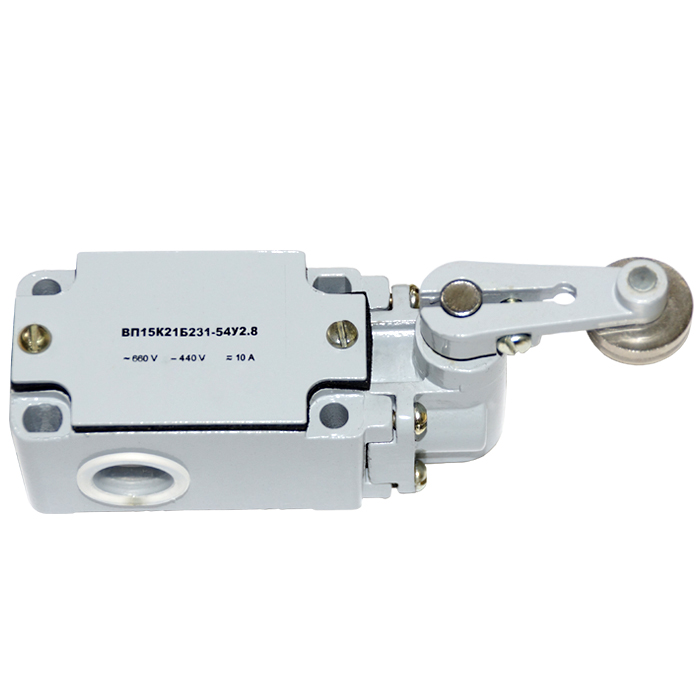

Концевой выключатель (выключатель путевой) ВП-15К21
Выключатели путевые серии ВП15 предназначены для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 и 60Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Принцип работы выключателя основан на замыкании контактов. Если это происходит, на полную мощность включается вентилятор, приборам с водным источником тепла подается старт работы насоса.
Когда контакты размыкаются, приспособление возвращается в исходное состояние (установленный ранее режим или выключение).
Выключатель состоит из пластикового корпуса, системы контактов и удобного рычага управления.
Изделие используется в электроприборах различного типа.
Характеристики выключателя ВП-15К21
Тип выключателя | Количество полюсов | Вид привода | Исполнение выключателя по виду срабатывания | Исполнение по количеству и сочетанию контактов при степени защиты IP54 | Масса, кг, не более | |||
Климатическое исполнение | ||||||||
У2, Т2 | ХЛ2 | У2 | Т2 | ХЛ2 | ||||
ВП15К21А(Б)111 | 1 | Толкатель | Прямого действия, полумгновенного действия | 1«з»/1«р» | — | 0.41 | 0.32 | — |
ВП15К21А(Б)211 | 2 | 1«з»+1«р» | ||||||
ВП15К21А(Б)121 | 1 | Толкатель с роликом | 1«з»/1«р» | 0.42 | ||||
ВП15К21А(Б)221 | 2 | 1«з»+1«р» | ||||||
ВП15К21А(Б)131 | 1 | Рычаг с роликом | 1«з»/1«р» | 0.56 | 0.41 | |||
ВП15К21А231 | 2 | 1«з»+«1р» | ||||||
ВП15К21Б231 | — | 1«з»+1«р» | — | — | 0.40 | |||
ВП15К21А(Б)161 | 1 | Рычаг, регулируемый по длине | Полумгновенного действия | 1«з»/«1р» | — | 0.55 | 0.40 | — |
ВП15К21А(Б)261 | 2 | 1«з»+1«р» | ||||||
ВП15К21А(Б)191 | 1 | Рычаг с роликом, регулируемый по длине | 1«з»/«1р» | 0.59 | 0.44 | |||
ВП15К21А291 | 2 | 1«з»+«1р» | ||||||
ВП15К21Б291 | — | 1«з»+1«р» | — | — | 0.44 |
Исполнение выключателя по виду срабатывания | Исполнение по количеству и сочетанию контактов | |
Цифра в структуре условного обозначения | Количество замыкающих и размыкающих контактов | |
Выключатели полумгновенного действия | 1 | 1«з» |
2 | 1«р» | |
3 | 1«з»+«1р» | |
Выключатели прямого действия | 6 | 1«з» |
7 | 1«р» | |
8 | 1«з»+«1р» |
Технические характеристики выключателя ВП-15К21
Номинальное напряжение, В | постоянный ток | 440 |
переменный ток 50/60Гц | 660 | |
Номинальное напряжение по изоляции, В | 660 | |
Номинальный тепловой ток, А | 10.0 |
Условия эксплуатации выключателя ВП-15К21
- Высота над уровнем моря до 4300 м;
- Диапазон рабочих температур от -60 до +45°С;
- Рабочее положение произвольное;
- Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных паров и газов.
Габаритные и установочные размеры выключателя ВП-15К21
Структура условного обозначения
ВП15Х21ХХХ1-54Х2.Х:
- ВП – выключатели путевые;
- 15 – номер серии;
- Х – индекс модернизации;
- 21 – номинальный ток – 10А;
- Х – группа коммутационной износостойкости ( А – 2.5 млн. циклов ВО, Б – 1 млн. циклов ВО);
- Х – количество полюсов (1 – 1 полюс, 2 – 2 полюса);
- Х – вид привода (1 – толкатель, 2 – толкатель с роликом, 3 – рычаг с роликом, 6 – рычаг, регулируемый по длине, 9 – рычаг с роликом, регулируемый по длине);
- 1 – способ крепления выключателя (базовое);
- 54 – степень защиты IP54;
- Х2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2);
- Х – исполнение по количеству и сочетанию контактов. Обозначение: 1, 2, 3, 6, 7, 8.
Расшифровка обозначения путевого выключателя ВП15 К 21Б 211-54У2.8:
- (ВП) - Выключатель путевой;
- (15) - 15 серии;
- (К) - индекс модернизации К;
- (21) - номинальный ток 10А;
- (Б) - коммутационная износостойкость Б - 2000000 циклов;
- (2) - 2-х контактный c одним свободно замкнутым и одним свободно разомкнутым контактом;
- (1) - исполнение привода в виде толкателя;
- (1) - базовое крепление в виде резьбового неуплотненного ввода (1 или 3 ввода);
- (54) - Степень защиты IP54 по ГОСТ 14254-96;
- (У2) - Климатическое исполнение У2 по ГОСТ 15150-69
- (8) - мгновенного действия с 1 замыкающим и 1 размыкающим контактом.
Концевой выключатель ВП15К21Б211-54У2.8 имеет прямой рабочий ход 4,5 мм и полный ход не более 8,5 мм.
