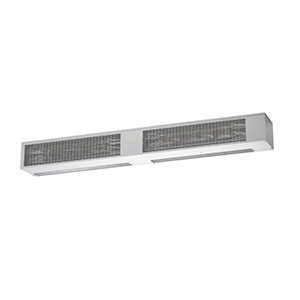

Тепловые завесы серии X500

Заказать
Заказать

Воздушная завеса Tropic Line серии X500 препятствует проникновению в помещение наружного воздуха через открытый проем. Она создает тепловой комфорт в магазинах, кафе, торговых центрах, на проходных – то есть там, где двери часто открываются.

Воздушные завесы могут защищать помещение не только от проникновения холодного наружного воздуха зимой, но и от теплого воздуха летом, а также от пыли и нежелательных запахов.

Воздушные завесы при правильном выборе позволяют значительно экономить на обогреве или, наоборот, на охлаждении помещения.

Назначение тепловых завес Tropic Line серии X500

  • Склады, ангары, депо;
  • Производственные, холодильные, кондиционируемые помещения;
  • Проемы с комбинированным использованием тепловых завес;
  • Торговые центры, гипермаркеты.

Конструктивные особенности тепловых завес Tropic Line серии X500

  • Безынерционные стич-элементы, обеспечивающие моментальный нагрев;
  • Нагревательные элементы располагаются на входе, поэтому воздух выходит из завесы беспрепятственно и мощность воздушного потока не уменьшается;
  • Крыльчатки вентиляторов установлены только на подшипниках качения, что уменьшает шум при работе завесы и приводит к увеличению срока ее службы;
  • Надежная защита от коррозии благодаря корпусу из оцинкованной стали, покрытому полимерной краской, либо из нержавеющей стали;
  • Встроенная защита от перегрева;
  • Режим работы без нагрева у всех моделей.

Технические характеристики тепловых завес Tropic Line серии X500

Модель Габариты ШхГхВ, мм Мощность, кВт Расход воздуха, м³/ч Длина струи воздуха, м* Δt на выходе из завесы, °C** Напряжение сети, В Скорость потока
воздуха, м/с*		 Уровень шума на расстоянии 5 м, дБ Вес, кг
Электрические
Х509Е10 1000х300х251 8 3800 5 8/12 380 13,5 62 19
X510E10 10 8/13 380 19
Х512Е10 12 10/16 380 19
Х518Е20 2000х300х251 16 7600 5 8/12 380 13,5 65 37,5
X521E20 20 8/13 380 37,5
Х524E20 24 10/16 380 37,5
Модель Габариты ШхГхВ, мм Мощность кВт, t воды 95/70°С Расход воздуха, м³/ч Расход воды л/с Диаметр патрубков Длина струи воздуха, м*
Водяные
X525W10 1180х313х282 26,5 3800 0,25 3/4" 5 21/23
X550W20 2340х313х282 53 7600 0,5 3/4" 5 21/23
Модель Δt на выходе из воздуха, м* завесы, °C** Напря- жение сети, В Скорость потока воз- духа, м/с* Уровень шу- ма на рассто- янии 5 м, дБ Вес , кг
Водяные
X525W10 21/23 220 13 64 24,3
X550W20 21/23 220 13 66 47,7
Модель Габариты ШхГхВ, мм Расход воз духа, м³/ч Длина струи воздуха, м* Напряжение сети, В Скорость потока воздуха, м/с* Уровень шума на расстоянии 5 м, дБ Мощность двигателя, Вт Вес нетто, кг
Воздушные
Х500А10 1000х300х251 3800 5 220 13,5 62 500 17,2
Х500А20 2000х300х251 7600 5 220 13,5 65 1000 35,1
Модель Расход воздуха max/min, м³ Температура воды на входе/выходе, °С Тепловая мощность max/min, кВт*** Δt max/min, °С*** Расход воды max/min, л/с***
X500W при температуре воздуха +15 °С
X525W10 3800/2600 150/90 37,8/28,9 30/33 0,15/0,11
130/90 36,7/27,9 29/32 0,22/0,17
105/70 27,2/20,7 21/24 0,19/0,14
95 /70 26,7/20,2 21/23 0,25/0,19
80/60 21,8/16,5 17/19 0,26/0,20
60/40 12,6/9,6 10 / 11 0,15/0,11
X550W20 7600/5200 150/90 75,2/57,4 30/33 0,30/0,23
130/90 73,0/55,5 29/32 0,43/0,33
105/70 54,2/41,2 21/24 0,37/0,28
95 /70 53,1/40,3 21/23 0,51/0,38
80/60 43,4/32,9 17/19 0,52/0,39
60/40 25,1/19,1 10/11 0,30/0,23

* Максимальный показатель при нормальных условиях (SATP). Для водяных завес – при t воды 95 / 70 °С.
** Показатель при максимальной мощности для скоростей max / min.

Габаритные размеры тепловых завес Tropic Line серии X500

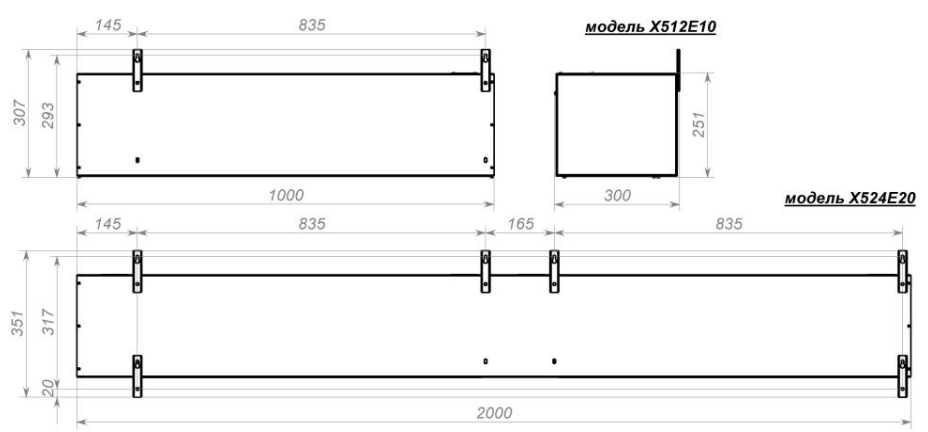

Тепловые завесы серии X500 (2)

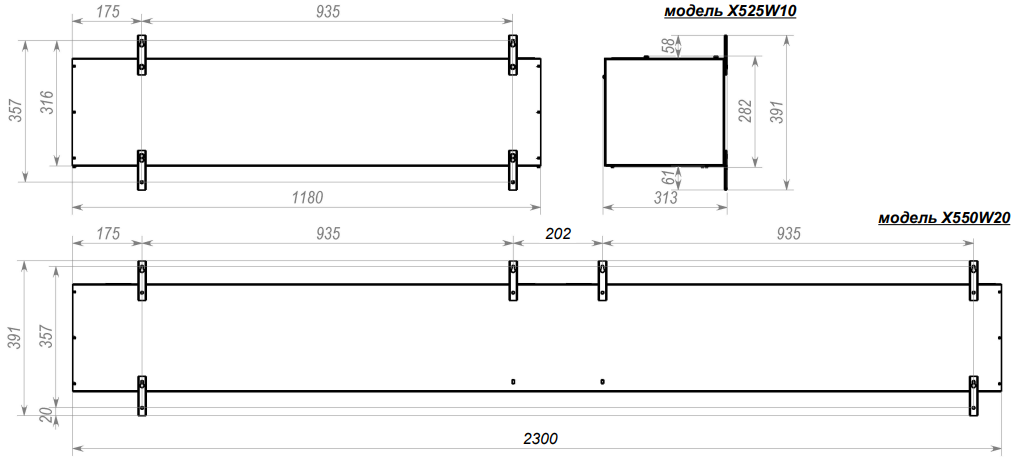

Тепловые завесы серии X500 (3)

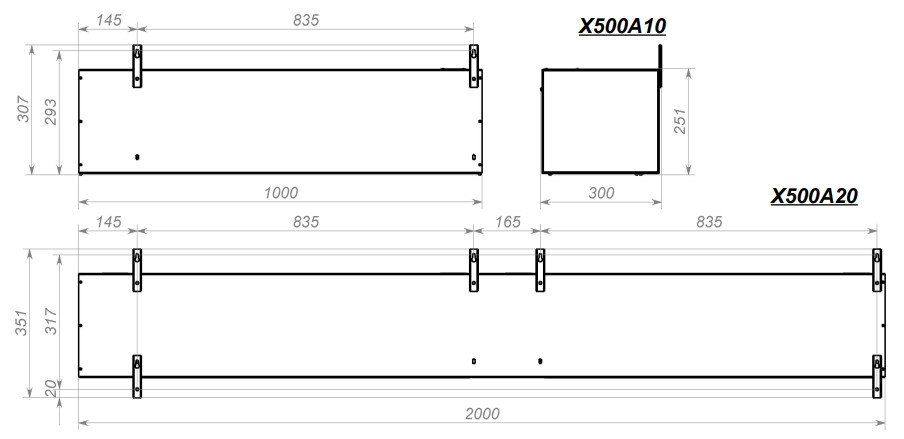

Тепловые завесы серии X500 (4)

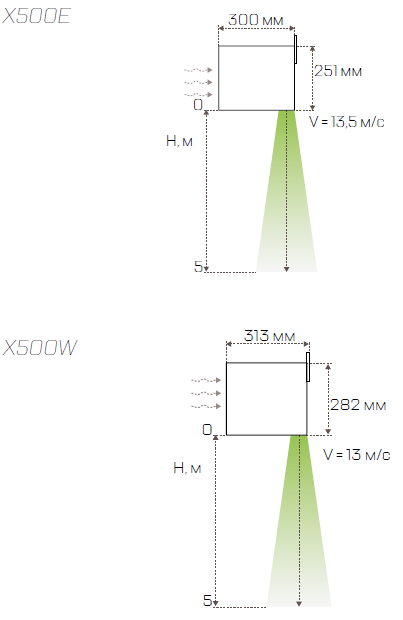

Тепловые завесы серии X500 (5)

Цветовое исполнение тепловых завес Tropic Line серии X500

Белый  Черный Нержавеющая сталь Оцинкованая сталь

Тепловые завесы серии X500 (6)

Тепловые завесы серии X500 (7)

Тепловые завесы серии X500 (8)

Тепловые завесы серии X500 (9)
