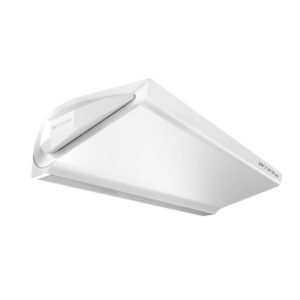

Тепловая завеса WING II W100

Тепловая завеса WING II W100 предназначена для создания эффективного воздушного барьера, предотвращающего проникновение холодного воздуха в помещение.

Данное устройство поддерживает комфортный микроклимат и сокращает теплопотери, что делает его идеальным выбором для входных зон, ворот и мест с интенсивным трафиком.

Модельный ряд воздушных завес Wing W представлен тремя вариантами ширины: 1, 1,5 и 2 метра. Завеса оснащена двухрядным нагревателем с медными трубками и алюминиевыми ламелями, мощным вентилятором и коллектором диаметром 3/4 дюйма для подключения теплоносителя.

Корпус устройства выполнен из оцинкованной стали с дополнительным антикоррозийным покрытием, что обеспечивает устойчивость к внешним воздействиям и длительный срок службы.

Тепловые завесы WING II W100 могут устанавливаться как в горизонтальном, так и в вертикальном положении, что позволяет адаптировать их к особенностям дверного проёма.

Исключение составляют электрические модели, которые допустимо монтировать только горизонтально. Для установки используются монтажные шпильки или специальные консоли.

В зависимости от длины устройства предусмотрено 2 или 3 монтажных отверстия.

Преимущества WING II W100

Высокая производительность: мощный нагревательный элемент обеспечивает быстрое прогревание воздуха и эффективное создание тепловой завесы.
Современный дизайн: элегантный и компактный корпус легко вписывается в любой интерьер, включая коммерческие и общественные пространства.
Надёжная защита: предотвращает попадание холодного воздуха, пыли и насекомых, что особенно актуально для зон с высокой проходимостью.
Энергоэффективность: снижает расходы на отопление за счёт минимизации теплопотерь через открытые проёмы.
Удобство управления: оснащена современными контроллерами для регулировки режимов работы.

Технические характеристики WING II W100

Гарантия:	2 года
Тип оборудования:	Воздушно-тепловая завесаWING W100
Теплоноситель:	Вода
Тип установки:	Горизонтальный\вертикальный
Максимальная высота установки, м:	4
Вес, кг:	27
Прирост температуры воздуха:	27
Поток воздуха, м3/ч:	1880
Минимальная мощность, кВт:	7
Максимальная мощность, кВт:	10

Тепловые мощности WING II W100

Параметры	WING II W100
T_z/T_p [°C]	90/70				80/60
T_p1 [°C]	5	10	15	20	5	10	15	20
Q_p [m³/h]/скорость вентилятора	1850/III
P_g [kW]	17,7	16,3	14,9	13,5	14,8	13,3	11,9	10,5
T_p2 [°C]	32,0	35,3	38,5	41,7	27,5	30,7	33,8	36,8
Q_w [m³/h]	0,8	0,7	0,7	0,6	0,7	0,6	0,5	0,5
Δp [kPa]	0,5	0,4	0,4	0,3	0,4	0,3	0,2	0,2
Qp [m³/h]/скорость вентилятора	1350/II
P_g [kW]	15,0	13,8	12,6	11,4	12,5	11,3	10,1	8,8
T_p2 [°C]	34,7	37,8	40,8	43,7	29,7	32,7	35,6	38,4
Q_w [m³/h]	0,7	0,6	0,6	0,5	0,6	0,5	0,4	0,9
Δp [kPa]	0,4	0,3	0,3	0,2	0,3	0,2	0,2	0,1
Qp [m³/h]/скорость вентилятора	880/I
P_g [kW]	11,9	10,9	9,9	9,0	9,8	8,9	7,9	6,9
T_p2 [°C]	38,5	41,3	44,0	46,7	32,8	35,5	38,0	40,4
Q_w [m³/h]	0,5	0,5	0,4	0,4	0,4	0,4	0,4	0,3
Δp [kPa]	0,2	0,2	0,2	0,1	0,2	0,1	0,1	0,1

Параметры	WING II W100
T_z/T_p [°C]	70/50				60/40
T_p1 [°C]	5	10	15	20	5	10	15	20
Q_p [m³/h]/скорость вентилятора	1850/III
P_g [kW]	11,6	10,2	8,7	7,0	8,0	5,1	4,3	3,5
T_p2 [°C]	22,8	25,8	28,7	31,3	17,2	17,9	21,8	25,6
Q_w [m³/h]	0,5	0,5	0,4	0,3	0,4	0,2	0,2	0,2
Δp [kPa]	0,2	0,2	0,1	0,1	0,1	0,1	0,04	0,03
Qp [m³/h]/скорость вентилятора	1350/II
P_g [kW]	9,8	8,5	7,2	4,7	5,4	4,6	3,9	3,2
T_p2 [°C]	24,4	27,2	29,7	29,7	15,6	19,3	23,0	26,7
Q_w [m³/h]	0,4	0,4	0,3	0,2	0,2	0,2	0,2	0,1
Δp [kPa]	0,2	0,1	0,1	0,1	0,1	0,1	0,04	0,03
Qp [m³/h]/скорость вентилятора	880/I
P_g [kW]	7,6	6,5	4,6	4,0	4,6	4,0	3,4	2,8
T_p2 [°C]	26,5	28,8	28,6	31,9	18,0	21,5	24,9	28,4
Q_w [m³/h]	0,3	0,3	0,2	0,2	0,2	0,2	0,2	0,1
Δp [kPa]	0,1	0,1	0,1	0,0	0,1	0,04	0,03	0,02

Автоматика

DX - регулятор скорости вращения и термостат в одном моноблоке. Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.
NVMZ - клапан двухходовой с сервоприводом для WING II W 100 или тепловентилятора Volcano VR (универсален, алгоритм откр\закр).
