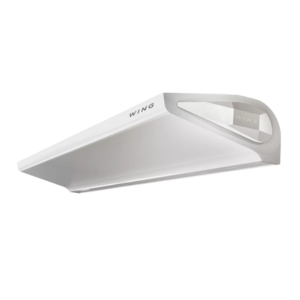

Тепловая завеса WING II W100 ЕС

Заказать
Заказать

Тепловая завеса WING II W100 ЕС предназначена для сохранения комфортных температурных условий внутри помещения и предотвращения утечки тепла через входные зоны.

Завеса оснащена современным водяным теплообменником и энергоэффективным двигателем постоянного тока EC.

Модельный ряд воздушных завес WING W EC включает три размера с шириной 1, 1,5 и 2 метра, что позволяет подобрать устройство для помещений разной площади.

Завеса оснащена двухрядным нагревателем с медными трубками и алюминиевыми ламелями, мощным вентилятором и присоединительными коллекторами диаметром 3/4 дюйма. Это обеспечивает надёжную работу и равномерное распределение тепла.

Корпус завесы выполнен из оцинкованной стали с антикоррозийным покрытием, что гарантирует её прочность и длительный срок службы даже при интенсивной эксплуатации.

Тепловая завеса WING II W100 EC идеально подходит для торговых центров, аптек, больниц, производственных помещений и промышленных объектов.

Завеса может быть установлена горизонтально над дверным проёмом или вертикально сбоку, адаптируясь к различным условиям.

Особенности WING II W100 ЕС

  • Экономия энергии до 60% в год;
  • Длина воздушного потока до 3,7 метров;
  • Мощный равномерный поток за счет увеличенной площади воздухозаборник;
  • Модернизированная конструкция лопаток вентилятора позволила увеличить дальность струи до 20% по сравнению с подобными решениями от других производителей;
  • Стильная форма корпуса и элементы в форме бриллианта по бокам, закрывающий входное отверстие для охлаждения электродвигателя;
  • Удобство в уходе и эксплуатации за счет оптимизированной конструкцией корпуса и его элементов;
  • Использование микропроцессорного контроллера для управления воздушной завесой.

Монтаж WING II W100 ЕС

Установка тепловых завес в дверных проемах возможна в двух положениях: вертикальном и горизонтальном.

Исключением являются электрические завесы, их можно монтировать только в горизонтальном положении. Для крепления устройства используют монтажные шпильки или специальную консоль. В зависимости от длины завесы может быть от 2 до 3 монтажных отверстий.

Технические характеристики WING II W100 ЕС

Гарантия: 2 года
Тип оборудования: Воздушно-тепловая завесаWING W100 ЕС
Теплоноситель: Вода
Тип установки: Горизонтальный\вертикальный
Максимальная высота установки, м: 4
Вес, кг: 27
Прирост температуры воздуха: 27
Поток воздуха, м3/ч: 1880
Минимальная мощность, кВт: 7
Максимальная мощность, кВт: 10

Тепловые мощности WING II W100 ЕС

Параметры WING W100
Tz/Tp [°C] 90/70 80/60
Tp1 [°C] 5 10 15 20 5 10 15 20
Qp [m³/h]/скорость вентилятора 1850/III
Pg [kW] 17,7 16,3 14,9 13,5 14,8 13,3 11,9 10,5
Tp2 [°C] 32,0 35,3 38,5 41,7 27,5 30,7 33,8 36,8
Qw [m³/h] 0,8 0,7 0,7 0,6 0,7 0,6 0,5 0,5
Δp [kPa] 0,5 0,4 0,4 0,3 0,4 0,3 0,2 0,2
Qp [m³/h]/скорость вентилятора 1350/II
Pg [kW] 15,0 13,8 12,6 11,4 12,5 11,3 10,1 8,8
Tp2 [°C] 34,7 37,8 40,8 43,7 29,7 32,7 35,6 38,4
Qw [m³/h] 0,7 0,6 0,6 0,5 0,6 0,5 0,4 0,9
Δp [kPa] 0,4 0,3 0,3 0,2 0,3 0,2 0,2 0,1
Qp [m³/h]/скорость вентилятора 880/I
Pg [kW] 11,9 10,9 9,9 9,0 9,8 8,9 7,9 6,9
Tp2 [°C] 38,5 41,3 44,0 46,7 32,8 35,5 38,0 40,4
Qw [m³/h] 0,5 0,5 0,4 0,4 0,4 0,4 0,4 0,3
Δp [kPa] 0,2 0,2 0,2 0,1 0,2 0,1 0,1 0,1



Параметры WING W100
Tz/Tp [°C] 70/50 60/40
Tp1 [°C] 5 10 15 20 5 10 15 20
Qp [m³/h]/скорость вентилятора 1850/III
Pg [kW] 11,6 10,2 8,7 7,0 8,0 5,1 4,3 3,5
Tp2 [°C] 22,8 25,8 28,7 31,3 17,2 17,9 21,8 25,6
Qw [m³/h] 0,5 0,5 0,4 0,3 0,4 0,2 0,2 0,2
Δp [kPa] 0,2 0,2 0,1 0,1 0,1 0,1 0,04 0,03
Qp [m³/h]/скорость вентилятора 1350/II
Pg [kW] 9,8 8,5 7,2 4,7 5,4 4,6 3,9 3,2
Tp2 [°C] 24,4 27,2 29,7 29,7 15,6 19,3 23,0 26,7
Qw [m³/h] 0,4 0,4 0,3 0,2 0,2 0,2 0,2 0,1
Δp [kPa] 0,2 0,1 0,1 0,1 0,1 0,1 0,04 0,03
Qp [m³/h]/скорость вентилятора 880/I
Pg [kW] 7,6 6,5 4,6 4,0 4,6 4,0 3,4 2,8
Tp2 [°C] 26,5 28,8 28,6 31,9 18,0 21,5 24,9 28,4
Qw [m³/h] 0,3 0,3 0,2 0,2 0,2 0,2 0,2 0,1
Δp [kPa] 0,1 0,1 0,1 0,0 0,1 0,04 0,03 0,02

Автоматика

  • DX - регулятор скорости вращения и термостат в одном моноблоке. Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.
  • NVMZ - клапан двухходовой с сервоприводом для DEFENDER WHN или тепловентилятора Volcano VR (универсален, алгоритм откр\закр).
