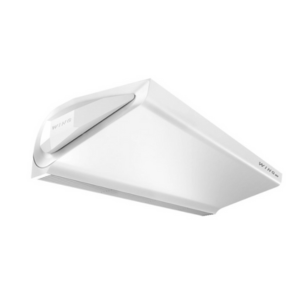

Тепловая завеса WING II W150

Тепловая завеса WING II W150 предназначена для создания эффективного воздушного барьера, предотвращающего проникновение холодного воздуха в помещение.

Данное устройство поддерживает комфортный микроклимат и сокращает теплопотери, что делает его идеальным выбором для входных зон, ворот и мест с интенсивным трафиком.

Модельный ряд воздушных завес Wing W представлен тремя вариантами ширины: 1, 1,5 и 2 метра. Завеса оснащена двухрядным нагревателем с медными трубками и алюминиевыми ламелями, мощным вентилятором и коллектором диаметром 3/4 дюйма для подключения теплоносителя.

Корпус устройства выполнен из оцинкованной стали с дополнительным антикоррозийным покрытием, что обеспечивает устойчивость к внешним воздействиям и длительный срок службы.

Тепловые завесы WING II W150 могут устанавливаться как в горизонтальном, так и в вертикальном положении, что позволяет адаптировать их к особенностям дверного проёма.

Исключение составляют электрические модели, которые допустимо монтировать только горизонтально. Для установки используются монтажные шпильки или специальные консоли.

В зависимости от длины устройства предусмотрено 2 или 3 монтажных отверстия.

Преимущества WING II W150

Высокая производительность: мощный нагревательный элемент обеспечивает быстрое прогревание воздуха и эффективное создание тепловой завесы.
Современный дизайн: элегантный и компактный корпус легко вписывается в любой интерьер, включая коммерческие и общественные пространства.
Надёжная защита: предотвращает попадание холодного воздуха, пыли и насекомых, что особенно актуально для зон с высокой проходимостью.
Энергоэффективность: снижает расходы на отопление за счёт минимизации теплопотерь через открытые проёмы.
Удобство управления: оснащена современными контроллерами для регулировки режимов работы.

Технические характеристики WING II W150

Гарантия:	2 года
Тип оборудования:	Воздушно-тепловая завеса WING W150
Теплоноситель:	Вода
Тип установки:	Горизонтальный\вертикальный
Максимальная высота установки, м:	4
Вес, кг:	37
Прирост температуры воздуха:	27
Поток воздуха, м3/ч:	3570
Минимальная мощность, кВт:	13
Максимальная мощность, кВт:	19

Тепловые мощности WING II W150

Параметры	WING W150
T_z/T_p [°C]	90/70				80/60
T_p1 [°C]	5	10	15	20	5	10	15	20
Q_p [m³/h]/скорость вентилятора	3100/III
P_g [kW]	31,7	29,3	26,9	24,5	26,9	24,5	22,1	19,8
T_p2 [°C]	33,9	37,2	40,4	43,6	29,5	32,7	35,9	39,0
Q_w [m³/h]	1,4	1,3	1,2	1,1	1,2	1,1	1,0	0,9
Δp [kPa]	2,1	1,8	1,6	1,3	1,6	1,4	1,2	0,9
Qp [m³/h]/скорость вентилятора	2050/II
P_g [kW]	26,5	24,5	22,5	20,5	22,5	20,5	18,5	16,6
T_p2 [°C]	36,9	40,0	43,0	46,0	32,1	35,1	38,1	41,0
Q_w [m³/h]	1,2	1,1	1,0	0,9	1,0	0,9	0,8	0,7
Δp [kPa]	1,5	1,3	1,2	1,0	1,2	1,0	0,8	0,7
Qp [m³/h]/скорость вентилятора	1420/I
P_g [kW]	21,6	19,9	18,3	16,7	18,3	16,7	15,1	13,5
T_p2 [°C]	40,4	43,3	46,1	48,9	35,1	37,9	40,6	43,3
Q_w [m³/h]	1,0	0,9	0,8	0,7	0,8	0,7	0,7	0,6

Параметры	WING W150
T_z/T_p [°C]	70/50				60/40
T_p1 [°C]	5	10	15	20	5	10	15	20
Q_p [m³/h]/скорость вентилятора	3100/III
P_g [kW]	22,0	19,6	17,3	14,9	17,0	14,5	12,1	9,5
T_p2 [°C]	25,1	28,2	31,3	34,3	20,5	23,5	26,4	29,1
Q_w [m³/h]	1,0	0,9	0,8	0,7	0,7	0,6	0,5	0,4
Δp [kPa]	1,2	1,0	0,8	0,6	0,8	0,6	0,4	0,3
Qp [m³/h]/скорость вентилятора	2050/II
P_g [kW]	18,5	16,5	14,4	12,4	14,2	12,1	10,0	7,7
T_p2 [°C]	27,2	30,1	33,0	35,7	22,1	24,8	27,5	29,7
Q_w [m³/h]	0,8	0,7	0,6	0,5	0,6	0,5	0,4	0,3
Δp [kPa]	0,9	0,7	0,6	0,4	0,6	0,4	0,3	0,2
Qp [m³/h]/скорость вентилятора	1420/I
P_g [kW]	15,0	13,4	11,7	10,1	11,5	9,8	8,0	4,8
T_p2 [°C]	29,6	32,3	34,9	37,4	23,9	26,3	28,5	28,3
Q_w [m³/h]	0,7	0,6	0,5	0,4	0,5	0,4	0,4	0,2

Автоматика

DX - регулятор скорости вращения и термостат в одном моноблоке. Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.
NVMZ - клапан двухходовой с сервоприводом для WING II W 150 или тепловентилятора Volcano VR (универсален, алгоритм откр\закр).
