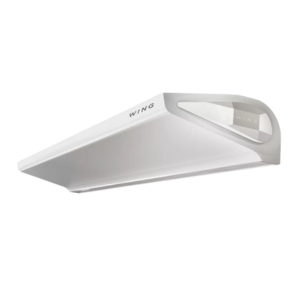

Тепловая завеса WING II W150 ЕС

Заказать
Заказать

Тепловая завеса WING II W150 ЕС предназначена для сохранения комфортных температурных условий внутри помещения и предотвращения утечки тепла через входные зоны.

Завеса оснащена современным водяным теплообменником и энергоэффективным двигателем постоянного тока EC.

Модельный ряд воздушных завес WING W EC включает три размера с шириной 1, 1,5 и 2 метра, что позволяет подобрать устройство для помещений разной площади.

Завеса оснащена двухрядным нагревателем с медными трубками и алюминиевыми ламелями, мощным вентилятором и присоединительными коллекторами диаметром 3/4 дюйма. Это обеспечивает надёжную работу и равномерное распределение тепла.

Корпус завесы выполнен из оцинкованной стали с антикоррозийным покрытием, что гарантирует её прочность и длительный срок службы даже при интенсивной эксплуатации.

Тепловая завеса WING II W150 ЕС идеально подходит для торговых центров, аптек, больниц, производственных помещений и промышленных объектов.

Завеса может быть установлена горизонтально над дверным проёмом или вертикально сбоку, адаптируясь к различным условиям.

Особенности WING II W150 ЕС

  • Экономия энергии до 60% в год;
  • Длина воздушного потока до 3,7 метров;
  • Мощный равномерный поток за счет увеличенной площади воздухозаборник;
  • Модернизированная конструкция лопаток вентилятора позволила увеличить дальность струи до 20% по сравнению с подобными решениями от других производителей;
  • Стильная форма корпуса и элементы в форме бриллианта по бокам, закрывающий входное отверстие для охлаждения электродвигателя;
  • Удобство в уходе и эксплуатации за счет оптимизированной конструкцией корпуса и его элементов;
  • Использование микропроцессорного контроллера для управления воздушной завесой.

Монтаж WING II W150 ЕС

Установка тепловых завес в дверных проемах возможна в двух положениях: вертикальном и горизонтальном.

Исключением являются электрические завесы, их можно монтировать только в горизонтальном положении. Для крепления устройства используют монтажные шпильки или специальную консоль. В зависимости от длины завесы может быть от 2 до 3 монтажных отверстий.

Технические характеристики WING II W150 ЕС

Гарантия: 2 года
Тип оборудования: Воздушно-тепловая завеса WING W150 ЕС
Теплоноситель: Вода
Тип установки: Горизонтальный\вертикальный
Максимальная высота установки, м: 4
Вес, кг: 37
Прирост температуры воздуха: 27
Поток воздуха, м3/ч: 3570
Минимальная мощность, кВт: 13
Максимальная мощность, кВт: 19

Тепловые мощности WING II W150 ЕС

Параметры WING W150
Tz/Tp [°C] 90/70 80/60
Tp1 [°C] 5 10 15 20 5 10 15 20
Qp [m³/h]/скорость вентилятора 3100/III
Pg [kW] 31,7 29,3 26,9 24,5 26,9 24,5 22,1 19,8
Tp2 [°C] 33,9 37,2 40,4 43,6 29,5 32,7 35,9 39,0
Qw [m³/h] 1,4 1,3 1,2 1,1 1,2 1,1 1,0 0,9
Δp [kPa] 2,1 1,8 1,6 1,3 1,6 1,4 1,2 0,9
Qp [m³/h]/скорость вентилятора 2050/II
Pg [kW] 26,5 24,5 22,5 20,5 22,5 20,5 18,5 16,6
Tp2 [°C] 36,9 40,0 43,0 46,0 32,1 35,1 38,1 41,0
Qw [m³/h] 1,2 1,1 1,0 0,9 1,0 0,9 0,8 0,7
Δp [kPa] 1,5 1,3 1,2 1,0 1,2 1,0 0,8 0,7
Qp [m³/h]/скорость вентилятора 1420/I
Pg [kW] 21,6 19,9 18,3 16,7 18,3 16,7 15,1 13,5
Tp2 [°C] 40,4 43,3 46,1 48,9 35,1 37,9 40,6 43,3
Qw [m³/h] 1,0 0,9 0,8 0,7 0,8 0,7 0,7 0,6



Параметры WING W150
Tz/Tp [°C] 70/50 60/40
Tp1 [°C] 5 10 15 20 5 10 15 20
Qp [m³/h]/скорость вентилятора 3100/III
Pg [kW] 22,0 19,6 17,3 14,9 17,0 14,5 12,1 9,5
Tp2 [°C] 25,1 28,2 31,3 34,3 20,5 23,5 26,4 29,1
Qw [m³/h] 1,0 0,9 0,8 0,7 0,7 0,6 0,5 0,4
Δp [kPa] 1,2 1,0 0,8 0,6 0,8 0,6 0,4 0,3
Qp [m³/h]/скорость вентилятора 2050/II
Pg [kW] 18,5 16,5 14,4 12,4 14,2 12,1 10,0 7,7
Tp2 [°C] 27,2 30,1 33,0 35,7 22,1 24,8 27,5 29,7
Qw [m³/h] 0,8 0,7 0,6 0,5 0,6 0,5 0,4 0,3
Δp [kPa] 0,9 0,7 0,6 0,4 0,6 0,4 0,3 0,2
Qp [m³/h]/скорость вентилятора 1420/I
Pg [kW] 15,0 13,4 11,7 10,1 11,5 9,8 8,0 4,8
Tp2 [°C] 29,6 32,3 34,9 37,4 23,9 26,3 28,5 28,3
Qw [m³/h] 0,7 0,6 0,5 0,4 0,5 0,4 0,4 0,2

Автоматика

  • DX - регулятор скорости вращения и термостат в одном моноблоке. Позволяет регулировать скорость потока воздуха в механическом режиме, а термостат отключать электричество или перекрывать теплоноситель при помощи клапана NVMZ.
  • NVMZ - клапан двухходовой с сервоприводом для DEFENDER WHN или тепловентилятора Volcano VR (универсален, алгоритм откр\закр).
