Топки механические серии ТЛПХ

Механические топки с ленточной колосниковой решеткой прямого хода (ТЛПХ) предназначены для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марок Г и Д с влажностью до 12%, а также бурых углей с влажностью до 20%.

Данные топки используются в водогрейных и паровых котлах. В топках ТЛПХ горение топлива происходит в слое толщиной 100-200 мм, при этом топливо и воздух движутся по поперечной схеме с верхним зажиганием.

Загрузка топлива на решетку осуществляется самотёком через угольный ящик.

Регулировка подачи топлива осуществляется преимущественно изменением скорости движения колосникового полотна.

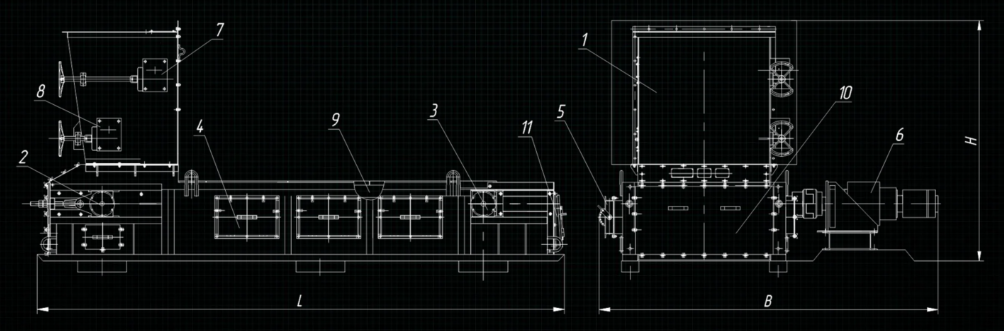

Конструкция ТЛПХ

1. Ящик угольный;
2. Вал ведущий;
3. Вал ведомый;
4. Люк прочистной;
5. Клапан воздушный;
6. Привод топки;
7. Редуктор регулятора слоя;
8. Редуктор сектора;
9. Полотно колосниковое;
10. Рама;
11. Люк СТП.

Технические характеристики ТЛПХ
