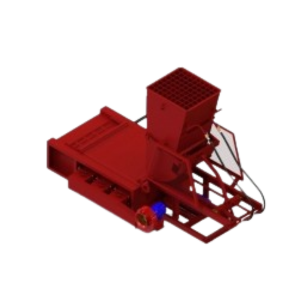

Топки серии ТШПМ

Механические топки с шурующей планкой (ТШПм) теплопроизводительностью 1,0; 1,5; 2,0; 2,5 МВт предназначены для сжигания сортированных и рядовых каменных углей марок Г и Д с теплотворной способностью 5400-5600 ккал/кг, а также бурых углей.

При использовании бурых углей производительность топки снижается на 10-30%, в зависимости от их влажности и теплотворности.

Допускается сжигание углей марки Б3 без применения воздухоподогревателей в системе газовоздушного тракта котла. Однако, для углей марок Б1 и Б2 с повышенной влажностью требуется установка воздухоподогревателя.

Данные топки используются с паровыми котлами производительностью от 1 до 3 т/ч и водогрейными котлами мощностью от 1 до 2,5 МВт. Их устанавливают в котельных, оборудованных системами подачи топлива в бункер и золоудаления.

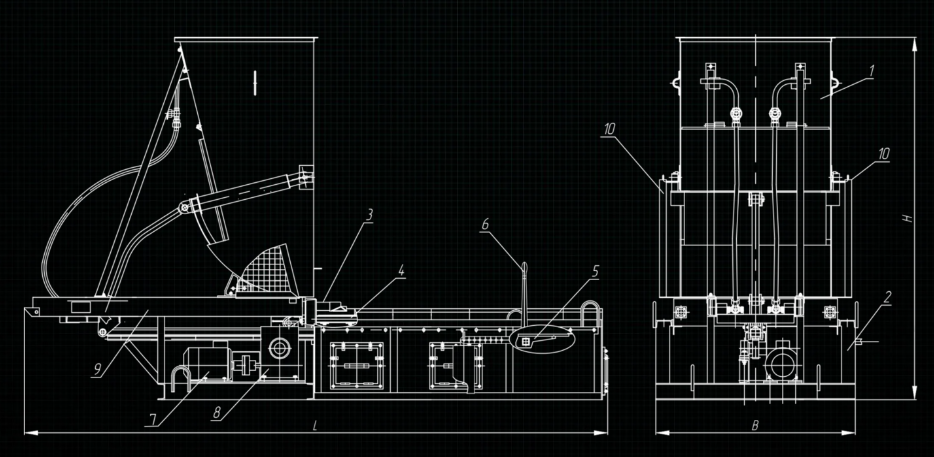

Конструкция ТШПМ

1. Бункер;
2. Рама;
3. Шурующая планка;
4. Полотно колосниковое;
5. Опрокидывающиеся колосники;
6. Механизм опрокидывания;
7. Электропривод;
8. Редуктор;
9. Рама каретки;
10. Ограждение.

Технические характеристики ТШПМ
