Фильтр ФОГ осветлительный
Фильтр ФОГ предназначен для очищения мутной воды путем удаления взвешенных частиц разной дисперсности. Данные фильтры широко применяются на котельных и тепловых электростанциях. Удаление примесей осуществляется путем их поглощения фильтрующими загрузками, например, кварцевым песком, антрацитом и керамзитом.
Конструкция фильтра ФОГ.

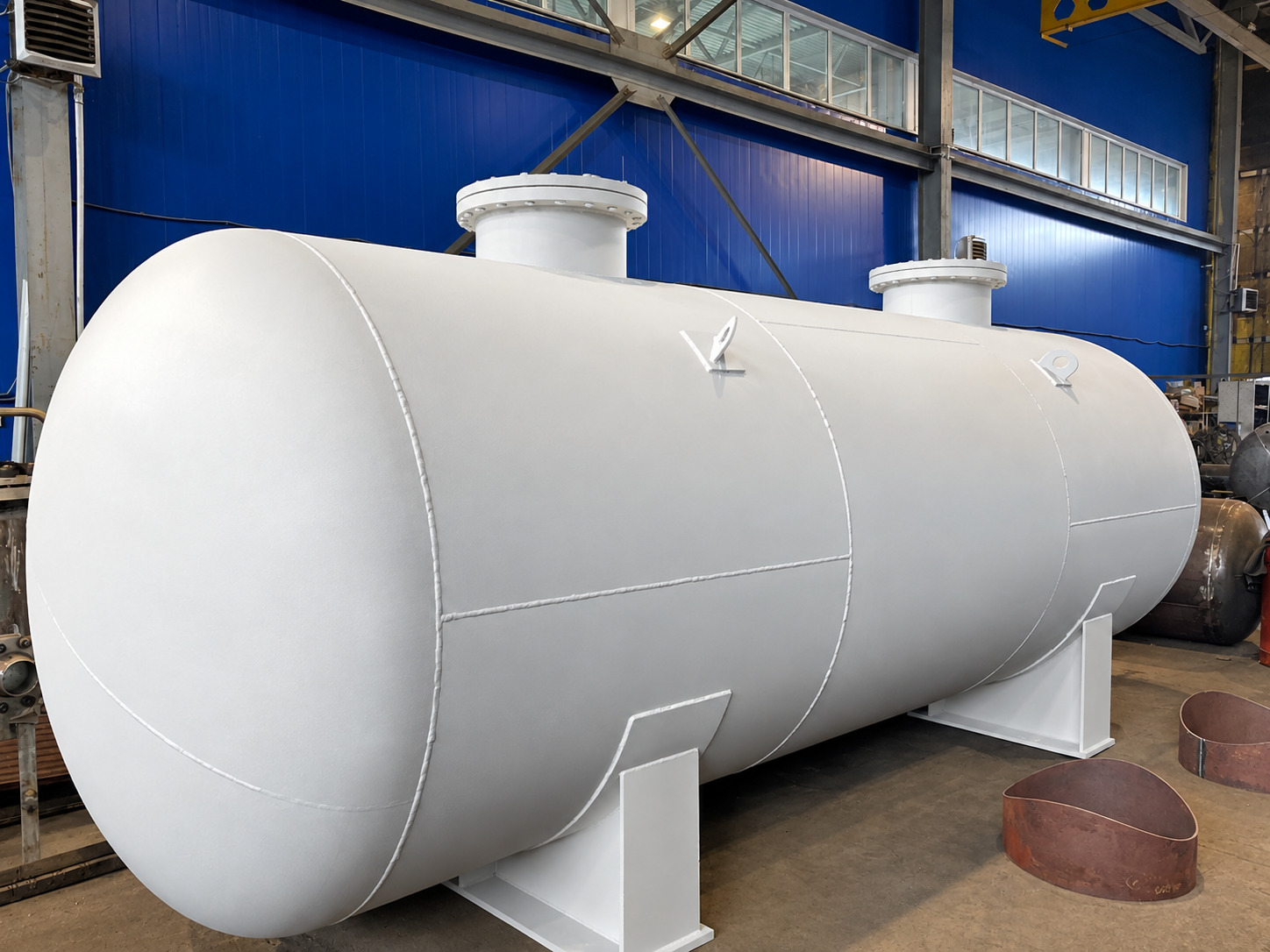

Фильтр ФОГ представляет собой сварной цилиндрический корпус из листовой стали горизонтальной конфигурации. Внутри корпуса находятся сборно-распределительные устройства. Обечайка фильтра имеет штампованные эллиптические днища, приваренные с двух сторон. В нижней части фильтра есть подвижная и неподвижная седловые опоры. Нижнее дренажно-распределительное устройство (НДРУ) имеет пластиковые фильтрующие элементы (ФЭЛ) в виде щелевых колпачков. Верхнее сборно-распределительное устройство (УВСР) имеет трубчатую конструкцию. Однако, при необходимости, фильтр ФОГ может быть изготовлен с любыми другими типами распределительных устройств по требованию заказчика.
| Обозначение | Диаметр, мм | Высота, мм | Масса, т | Ру, МПа | Производительность, м3/час |
| ФОГ-3,0-0,6 | 3032 | 3800 | 12 | 0,6 | 100 |
| ФОГ-3,4-0,6 | 3432 | 4200 | 18,253 | 0,6 | 300 |
Горизонтальные фильтры ФОГ имеют несколько преимуществ по сравнению с вертикальными фильтрами того же назначения. Например, они имеют меньшую высоту, следовательно, они подходят для использования в низких зданиях. Кроме того, они обладают более высокой пропускной способностью по сравнению с вертикальными фильтрами ФОВ. Помимо этого, производительность горизонтальных фильтров ФОГ в три раза выше производительности вертикальных фильтров ФОВ того же диаметра.
Фильтры ФОГ изготавливаются из углеродистой, а также низколегированной или нержавеющей стали. Внутренняя поверхность корпуса покрывается специальными антикоррозионными материалами, такими как резиновое покрытие, консервирующий грунт, эпоксидное или полиуретановое покрытие (выбор покрытия зависит от характеристик и химического состава рабочей среды), а также другие покрытия по желанию заказчика. Помимо этого, наружная поверхность фильтров покрывается грунтовкой-эмалью. Аналогично, возможно окрашивание изделия любым цветом и применение специальной антикоррозионной защиты в соответствии с заказом. Внутренние распределительные устройства обычно изготавливаются из нержавеющей стали 12Х18Н10Т и аналогичных материалов, а также титана или высококачественного пластика (например, ПВХ, PVDF).
Основные этапы работы осветлительного фильтра ФОГ представлены ниже:
Во-первых, начинается сброс первого фильтрата.
Во-вторых, следующим шагом является фильтрация воды. Водный поток, содержащий очищаемое вещество, равномерно распределяется по фильтру ФОГ при помощи ВДРУ. Рабочее вещество проникает через слой фильтрующей загрузки сверху вниз, а взвешенные частицы и примеси остаются задержанными на фильтрующем материале. Очищенная вода собирается в сборном коллекторе через нижнее распределительное устройство УНСР.
В-третьих, уровень воды в фильтре постепенно снижается.
В-четвертых, фильтрующий материал проходит взрыхление. Этот процесс необходим для очистки материала от некоторых задержанных загрязнений и чтобы разрыхлить слежавшийся слой фильтрующей загрузки. Воздух подается через нижнее распределительное устройство НДРУ.
В заключение, окончательным этапом является отмывка фильтра. Это позволяет удалить остаточные загрязнения путем обратной промывки. Очищенная вода подается в фильтр через НДРУ. После завершения этого этапа промывочная вода отводится в дренаж через верхнее распределительное устройство УВСР.
