Фильтр ионитный противоточный (ФИПр)

Фильтр ионитный противоточный (ФИПр) – аппарат, устанавливаемый в системы химводоподготовки для вывода солей и смягчения воды, не соответствующей нормативным показателям по определенным параметрам. Монтируется в трубопроводные системы котельных для подпитки водяных и паровых котлов, тепловых сетей и технологических процессов, связанных с очисткой воды. Загружается такой аппарат ионитом. При прохождении воды его слой в набухшем состоянии осуществляет фильтрацию воды и самого регенерационного раствора.

Изготовление корпуса фильтра осущесвтляется из углеродистой стали,  а внутренних устройств — из нержавеющей. При необходимости возможно изготовление фильтров ФИПр из нержавеющей стали целиком, включая корпус. Нержавеющие фильтры ФИПр изготавливаются из следующих марок стали:

Принцип работы устройства — через специальный ионит проходит поток вода, подлежащий обработке под давлением 0,6 МПа и регенерационный раствор. Они движутся в противоположных направлениях. После прохождения вода в специальной форме выводится из устройства. Она перед выходом проходит через отрегенерированный ионит, что и обеспечивает  ее необходимые качественные характеристики. Работает ФИПр по специальному алгоритму, который включает в себя следующие циклы:

• фильтрацию (вывод солей или смягчение);
• взрыхление (обычно один раз в десять фильтроциклов);
• регенерацию;
• отмывку;
• сброс фильтрующего материала.

Истощение фильтрата устанавливается технологическим процессом и зависит от допустимой величины проскока анионов и катионов, который для каждой системы устанавливается индивидуально.

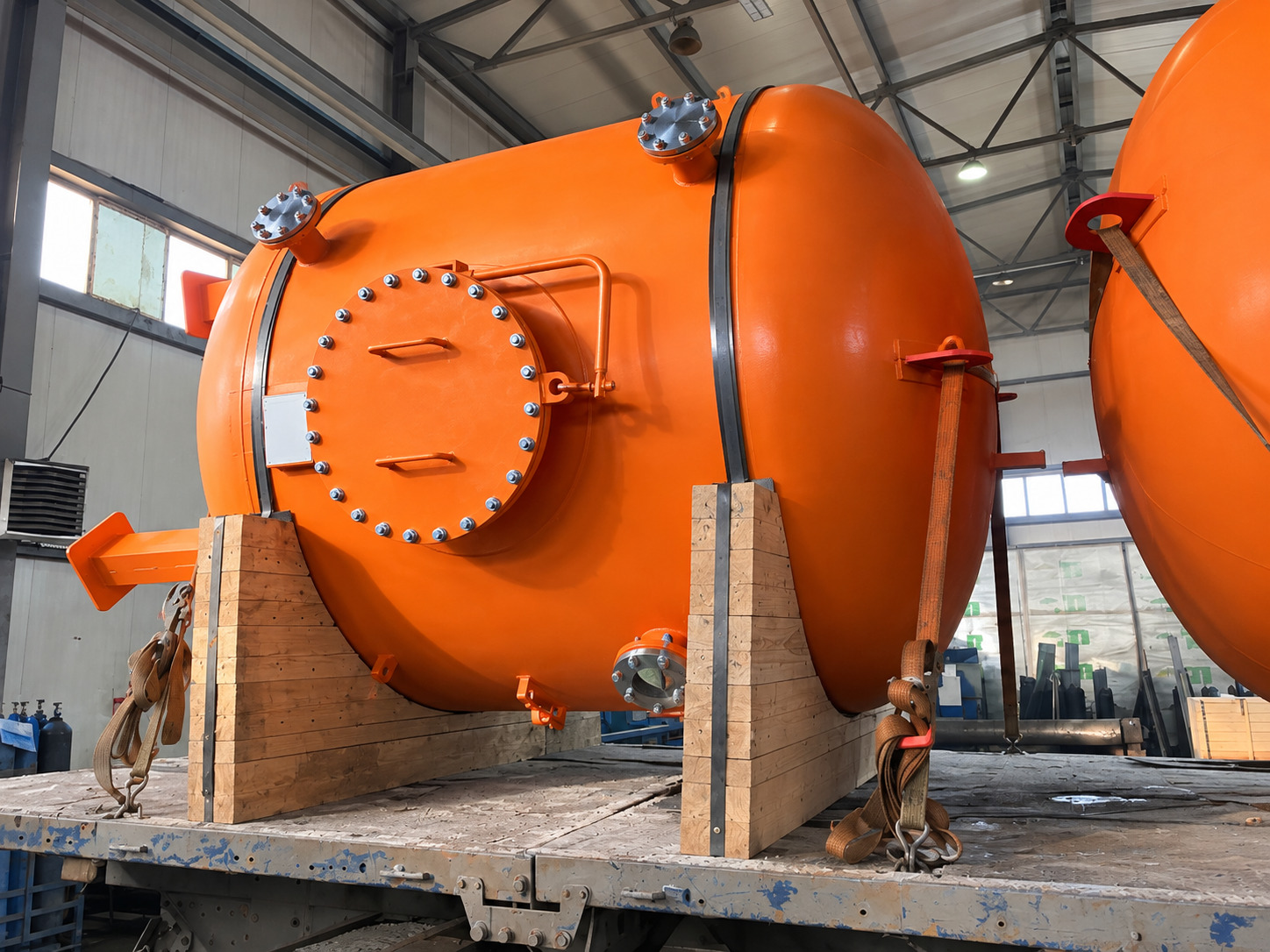

Аппарат состоит их таких основных частей:

• корпуса цилиндрического и днища элиптической формы, изготовленные из стали;
• опор металлических в количестве 3 штук для крепления к фундаменту;
• устройств распределительных, изготовленных из прочных полимерных материалов в количестве 2 или 3 шт. (зависит от конструктивного исполнения);
• люков-лазов в количестве 3 или 4 шт. (их количество зависимосит от конструктивных особенностей устройства);
• трубной обвязки, изготовленной из современного материал полипропилена или традиционного материала -нержавеющей стали;
• арматуры запорного типа;
• приспособления для отбора воды для контроля ее параметров;
• штуцера для выгрузки фильтрующего материала.

Кроме того, аппарат загружают фильтратом в необходимом количестве.

Аппараты различаются по производительности, способам, по которым выполняют зажатие ионита, и прохождению регенерирующего потока. По производительности аппараты выпускаются в довольно широком ассортименте – 32 ÷ 280 м3/час. Зажатие ионита осуществляют механическим или гидравлическим способом. Проходить поток воды в аппарате может 2 способами – сверху вниз и, наоборот, снизу вверх. Особенности работы ФИПр при зажатии ионита механическим способом зависят от прохождения потока регенерации:

• сверху вниз. В этом случае осветленная вода под давлением поступает в аппарат снизу вверх. Она поднимает через специальные колпачки ионит, лежащий на нижнем дне и прижимает его к материалу инертного происхождения. Там поток равномерно распределяется и попадает в фильтрат. Катионы остаются в нем. После его истощения аппарат переключается на другой режим работы — регенерацию. Восстановление происходит только в случае осаждения ионита в полном объеме. Раствор регенерата подается обязательно в противоположном направлении прохождения потока осветленной воды. Отходы уходят в дренажное устройство. На этом цикл работ заканчивается и устройство снова готово к работе. Только после взятия проб и проверки на соответствие нормативным данным его подключают к коллектору фильтрата;
• снизу вверх. В этом случае поток рабочей воды подается наоборот, сверху. Он проходя все слои распределяется уже в верхнем дне. Катионы жесткости оседают на материале фильтра, а катионы натрия направляются в фильтрат. Они выводится через специальный коллектор в нижнее дно. Далее процесс аналогичен вышеописанному.

Работа ФИПр, осуществляемая зажатием ионита гидравлическим методом заключается в том, что вода под давлением поступает в аппарат сверху через слой фильтрата. Катионы жесткости остаются, а катионы натрия направляются в материал фильтрата и выводятся в коллектор. Далее ФИПр работает по установленному алгоритму при истощении емкости катионита и проходит все необходимые циклы. При этом верхняя часть аппарата свободна.
