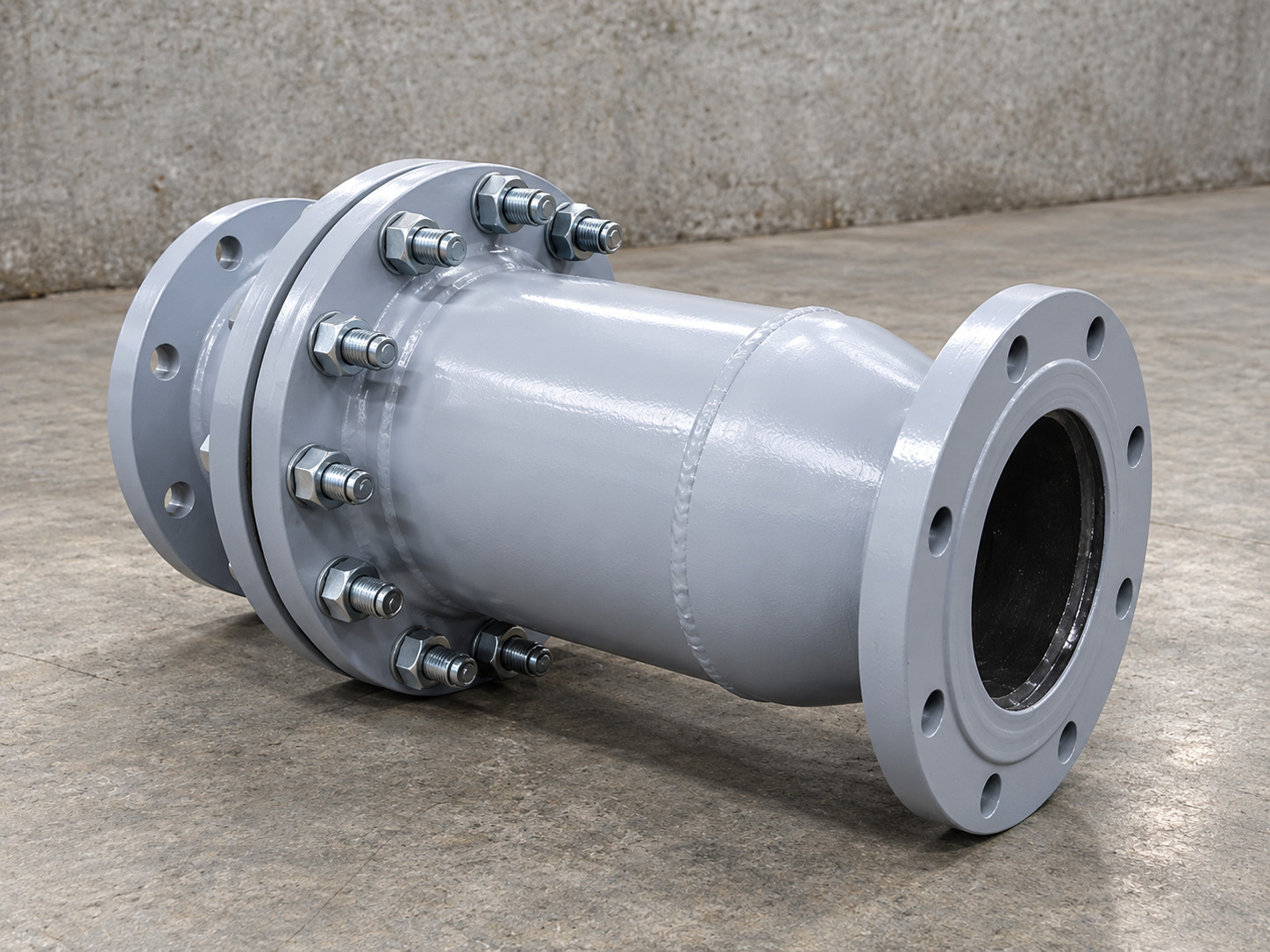

Гидромагнитная система ГМС

ГМС (гидромагнитная система) — это оборудование для водоподготовки, которое монтируется в трубопровод и обрабатывает воду в потоке. Его выбирают, когда задача — уменьшить скорость образования накипи и минеральных отложений на теплообменных поверхностях (котлы, бойлеры, теплообменники) и внутри труб, а также стабилизировать режим работы инженерных контуров.

В Екатеринбурге гидромагнитные системы ГМС востребованы в системах отопления, ГВС/ХВС, котельных и ИТП, где жесткость воды и соли приводят к падению эффективности теплообмена, росту энергозатрат и увеличению частоты обслуживания.

Производитель: ООО ПО «Синергия». Поставляем типовую линейку ГМС (ГМС-10…ГМС-500) и выполняем разработку/изготовление нестандартных ГМС, если стандартное исполнение не подходит по габаритам, присоединениям или требуемым характеристикам.

Минеральные отложения и накипь ухудшают теплопередачу и могут постепенно снижать пропускную способность трубопровода. В результате растут энергозатраты и увеличивается количество сервисных остановок.

Гидромагнитная система ГМС нужна, чтобы:

• снизить интенсивность формирования новых отложений на теплообменных поверхностях;

• поддерживать более стабильную работу котлов, теплообменников и бойлеров;

• уменьшать эксплуатационные риски и затраты на сервис.

Практически всегда ГМС показывает себя лучше, если применяется в комплексе: фильтрация/грязевики, корректная подпитка, контроль воды — особенно актуально для инженерных систем Екатеринбурга.

ГМС формирует в зоне протока воды магнитное поле, влияя на условия формирования кристаллических структур солей жесткости. При корректном подборе по расходу и правильной установке это помогает снизить склонность отложений закрепляться на критичных поверхностях.

Важно: ГМС — не ионообменное умягчение. Это физическое воздействие на поток, а эффект зависит от состава воды, температуры, скорости потока и состояния системы (например, наличия старых отложений).

Гидромагнитные системы устанавливают там, где отложения особенно “дороги” в эксплуатации:

• котельные и ИТП (подпитка/циркуляция — по проекту);

• пластинчатые и кожухотрубные теплообменники;

• бойлеры, водонагреватели, узлы ГВС/ХВС;

• системы отопления (включая закрытые контуры);

• технологические водяные контуры (по условиям среды и регламентам объекта).

Чтобы подобрать ГМС без ошибок, достаточно трех параметров:

1. Ду трубопровода в месте установки

2. расход (м³/ч) в этой точке (ключевой параметр)

3. присоединение (резьба/фланец)

Небольшие инженерные подсказки:

• подбирайте модель так, чтобы ваш рабочий расход уверенно попадал в диапазон min–max;

• при сильных колебаниях расхода удобно предусмотреть байпас;

• точку монтажа (подпитка/циркуляция/перед теплообменником) выбирают по задаче и гидравлике.

Отправьте Ду + расход — подготовим предложение по ГМС и КП.

Ниже представлена типовая линейка: Ду, тип присоединения, диапазон производительности, габариты и масса. Цена — по запросу (с НДС), зависит от исполнения и требований проекта.

ООО ПО «Синергия» подбирает материалы исполнения под условия эксплуатации на объекте Екатеринбурге: давление, температура, состав воды/среды, требования по коррозионной стойкости и стандарты присоединений.

Чаще всего применяются:

• углеродистая сталь — для типовых инженерных систем (по условиям применения);

• нержавеющая сталь — при повышенных требованиях к стойкости и среде (по ТЗ);

• резьбовые или фланцевые присоединения — по стандартам и PN согласно проекту;

• уплотнения — под температуру и рабочую среду по регламенту объекта.

Нужно другое исполнение — изготовим по ТЗ (материал, габариты, фланцы, компоновка).

Типовая ГМС — рациональный вариант, если:

• параметры Ду и расход укладываются в линейку;

• есть стандартные присоединения и достаточно места под монтаж;

• не требуется особый материал или нестандартная компоновка.

Нестандартная ГМС от ООО ПО «Синергия» нужна, когда:

• на узле ограничено место по длине/диаметру;

• требуются нестандартные фланцы/вставки/присоединения;

• важны специфические требования по материалам или PN;

• требуется изготовление “под существующую обвязку” без переделки трубопровода.

В этом случае мы изготавливаем ГМС по чертежу заказчика или по ТЗ с учетом индивидуальных характеристик.

Чтобы заказчик получал предсказуемое качество, в производстве и поставке мы опираемся на проверяемые компетенции и контроль:

• членство в СРО (организационная ответственность и соблюдение требований);

• сварка НАКС (квалификация для работ по узлам/врезкам, когда это требуется);

• сертификаты ISO (управление качеством процессов);

• ОТК и ЛНК (контроль изготовления и контроль по регламентам/ТЗ);

• экспертиза в водоподготовке — инженерный подбор под режимы и гидравлику;

• производство нестандарта — по ТЗ/чертежу, под индивидуальные параметры.

Чтобы установка работала корректно:

• выбирайте участок с удобным доступом для осмотра и обслуживания;

• ориентируйтесь на реальный расход в точке установки;

• закладывайте запорную арматуру и при необходимости байпас;

• точку установки (подпитка/циркуляция/перед теплообменником) выбирайте по схеме и задаче.

Кейс 1. ИТП жилого объекта
Задача: снизить интенсивность отложений на пластинчатом теплообменнике.
Решение: подбор ГМС по расходу и Ду, поставка с документацией.
Выгода: более стабильный режим и снижение частоты сервисных работ по графику эксплуатации.

Кейс 2. Котельная предприятия (магистральный участок)
Задача: уменьшить риски зарастания и потерь теплопередачи.
Решение: фланцевая ГМС по параметрам магистрали; контроль качества изготовления.
Выгода: меньше внеплановых остановок, обслуживание становится прогнозируемее.

Кейс 3. Нестандартный узел с ограничениями по месту
Задача: типовая ГМС не проходила по габаритам и присоединениям.
Решение: изготовление нестандартной ГМС по ТЗ/чертежу, выполнение узлов с квалификацией НАКС, контроль ОТК/ЛНК.
Выгода: установка без переделки обвязки и сокращение сроков внедрения.

Кейс 4. Контур с требованиями к материалам
Задача: нужна коррозионная стойкость и подтверждаемое качество.
Решение: подбор материала исполнения, приемка по требованиям ТЗ и процедур качества (ISO).
Выгода: соответствие внутренним регламентам эксплуатации и технадзора.
