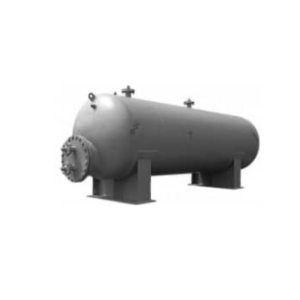

Водоподогреватель емкостный СТД 3068

Водоподогреватель емкостный СТД 3068 предназначен для нагрева воды в системах циклического горячего водоснабжения в различных зданиях и сооружениях, таких как центральные тепловые пункты, котельные, общественные и бытовые объекты, а также производственные помещения и временные строения, где подается водопроводная вода с давлением до 5 кгс/см².

Устройство и принцип работы

Водоподогреватель представляет собой кожухотрубный теплообменник горизонтального типа. Основные элементы устройства — это корпус и змеевик. Для установки водоподогревателя на место к нему привариваются опоры.

Для контроля параметров воды водоподогреватель оснащен термометром, измеряющим температуру воды на выходе, и манометром, который показывает давление. Корпус водоподогревателя состоит из горизонтально расположенной цилиндрической обечайки с эллиптическими днищами на концах. К одному из эллиптических днищ приварена горловина, через которую устанавливается змеевик.

Змеевик включает два коллектора, к которым с одной стороны приварены теплообменные трубы, состоящие из труб и колен, а с другой — патрубки с фланцами для подачи и отвода пара. Змеевик имеет крышку для соединения с горловиной водоподогревателя. В верхней части корпуса расположены муфта для установки термометра, штуцер для выхода нагретой воды и штуцер для подключения предохранительного клапана. В нижней части корпуса находятся штуцер для подачи холодной воды и сливной патрубок с запорным вентилем.

Габаритные размеры СТД 3068

Технические характеристики СТД 3068
