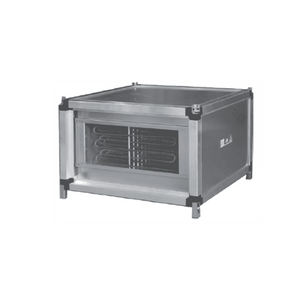

Электрический нагреватель SUPM SPH-E

Заказать
Заказать

Электрический нагреватель SUPM SPH-E предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Нагреватели устанавливаются как в напольном, так и в подвесном исполнении путём трансформации ножек в кронштейны для подвеса.

Для защиты от загрязнения нагревателя рекомендуется перед ним на расстоянии не менее 1 м установить воздушный фильтр.

При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

Нагреватели SUPM SPH-E представлены восемью типоразмерами, в каждом из которых доступны различные мощностные модификации.

Особенности электрического нагревателя SUPM SPH-E

  • Нагревательные стержни трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций;
  • Имеют две равные по мощности ступени (кроме нагревателя на 22,5 кВт, имеющего ступени 7,5 кВт и 15 кВт) для более точного поддержания температуры приточного воздуха;
  • Класс изоляции корпуса IP 40;
  • Рабочий диапазон температур проходящего воздуха от –40°C до +40°C.

Защита от перегрева

Нагреватели стандартно оснащены:

  • 2 термостатами защиты от перегрева корпуса и воздуха, срабатывающие при температуре 80°C,
  • цепью термоконтактов, которая размыкается в случае перегрева.

Скорость потока воздуха через нагреватель должна быть не менее 1 м/с. Теплопроизводительность регулируется автоматически с помощью блоков управления.

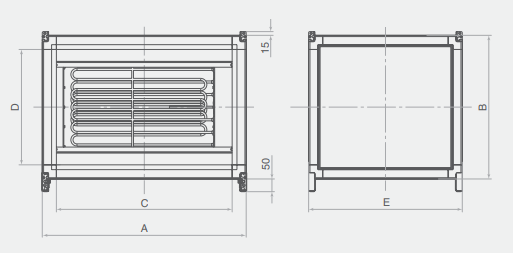

Габаритные размеры электрического нагревателя SUPM SPH-E

Типоразмер A, мм B, мм C, мм D, мм E, мм Масса, кг Мощность нагревателя, кВт Номер аэродинамической кривой
50-25 710 470 635 395 510 38 7,5 II
610 36 15  IV
710 42 22,5  V
50-30 520 445 510 30 7,5  II
610 28 15  IV
710 43 22,5  V
60-30 810 735 610 42 15  III
710 48 22,5 IV
840 54 30 V
60-35 570 495 610 43 15  II
710 50 22,5 III
840 56 30 IV
70-40 910 620 835 545 610 48  15  I
48 30  II
840 63  45  II
63  60  III
80-50 1010 720 935 645 610 54  15 I
54  30 I
840 71  45 I
71  60 I
90-50 1125 740 1050 610 59  30 I
840 77  45  II
77  60  II
100-50 1225 1150 665 840 81  45  II
81  60  II

Технические характеристики электрического нагревателя SUPM SPH-E

Типоразмер Мощность, кВт Ток, А  Напряжение, В Количество тэнов Силовой кабель Кабель цепи защиты
2,5 кВт 5,0 кВт
50-25 7,5 11,3 3~380 3 - 1×ВВГ 4×2,5 МКШ 2×0,75
15 22,6 6 - 2×ВВГ 4×2,5
22,5 33,9 9 - 2×ВВГ 4×2,5
50-30 7,5 11,3 3 - 1×ВВГ 4×2,5
15 22,6 6 - 2×ВВГ 4×2,5
22,5 33,9 9 - 2×ВВГ 4×2,5
60-30 15 22,6 6 - 2×ВВГ 4×2,5
22,5 33,9 9 - 2×ВВГ 4×2,5
30 45,1 12 - 2×ВВГ 4×6,0
60-35 15 22,6 6 - 2×ВВГ 4×2,5
22,5 33,9 9 - 2×ВВГ 4×2,5
30 45,1 12 - 2×ВВГ 4×6,0
70-40 15 22,6 6 - 2×ВВГ 4×2,5
30 45,1 - 6 2×ВВГ 4×6,0
45 67,6 6 6 2×ВВГ 4×10
60 90,1 - 12 2×ВВГ 4×10
80-50 15 22,6 6 - 2×ВВГ 4×2,5
30 45,1 - 6 2×ВВГ 4×6,0
45 67,6 6 6 2×ВВГ 4×10
60 90,1 - 12 2×ВВГ 4×10
90-50 30 45,1 - 6 2×ВВГ 4×6,0
45 67,6 6 6 2×ВВГ 4×10
60 90,1 - 12 2×ВВГ 4×10
100-50 45 67,6 6 6 2×ВВГ 4×10
60 90,1 - 12 2×ВВГ 4×10



Мощность, кВт Типоразмер
7,5 50-25 50-30 - - - - - -
15 50-25 50-30 60-30 60-35 70-40 80-50 - -
22,5 50-25 50-30 60-30 60-35 - - - -
30 - - 60-30 60-35 70-40 80-50 90-50 -
45 - - - - 70-40 80-50 90-50 100-50
60 - - - - 70-40 80-50 90-50 100-50

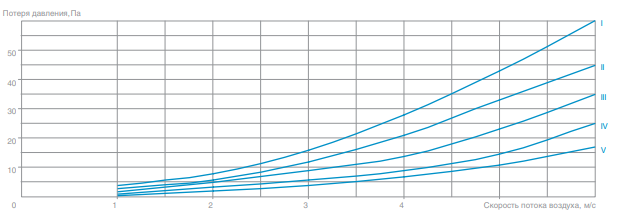

Аэродинамические характеристики электрического нагревателя SUPM SPH-E
