Канальные водяные теплообменники PBAS

Заказать
Заказать

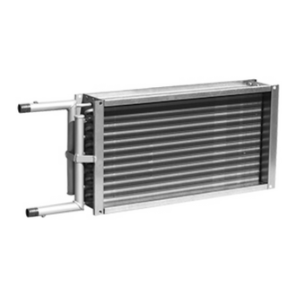

Канальные теплообменники PBAS предназначены для нагрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением.

Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника.

Максимальные рабочие температура/ давление составляют 150°С/1,6 МПа.

Все теплообменники проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой.

Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п. должно быть не менее диагонального размера теплообменника.

Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.

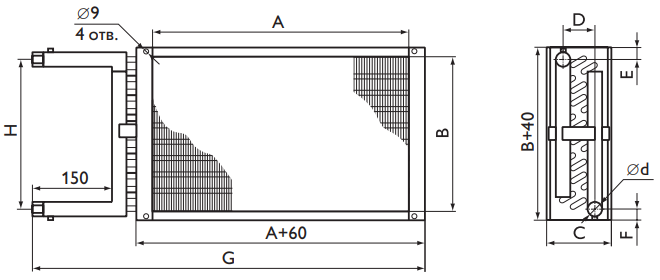

Габаритные размеры PBAS

Модель Размеры, мм
А В C E F
PBAS 400x200-1-2,5N 400 200 130 34 35
PBAS 400x200-2-2,5N 400 200 130 50 25
PBAS 400x200-3-2,5N 400 200 130 43 25
PBAS 400x200-4-2,5N 400 200 130 65 25
PBAS 400x400-1-2,5N 400 400 130 35 36
PBAS 400x400-2-2,5N 400 400 130 22 22
PBAS 400x400-3-2,5N 400 400 130 43 25
PBAS 400x400-4-2,5N 400 400 130 65 28
PBAS 450x450-1-2,5N 450 450 130 35 36
PBAS 450x450-2-2,5N 450 450 130 22 22
PBAS 450x450-3-2,5N 450 450 130 43 25
PBAS 450x450-4-2,5N 450 450 130 65 28
PBAS 500x250-1-2,5N 500 250 130 34 35
PBAS 500x250-2-2,5N 500 250 130 50 25
PBAS 500x250-3-2,5N 500 250 130 43 25
PBAS 500x250-4-2,5N 500 250 130 65 28
PBAS 500x300-1-2,5N 500 300 130 34 35
PBAS 500x300-2-2,5N 500 300 130 50 25
PBAS 500x300-3-2,5N 500 300 130 43 28
PBAS 500x300-4-2,5N 500 300 130 65 28
PBAS 500x500-1-2,5N 500 500 130 35 36
PBAS 500x500-2-2,5N 500 500 130 22 22
PBAS 500x500-3-2,5N 500 500 130 43 28
PBAS 500x500-4-2,5N 500 500 130 65 28
PBAS 600x300-1-2,5N 600 300 130 34 35
PBAS 600x300-2-2,5N 600 300 130 50 25
PBAS 600x300-3-2,5N 600 300 130 43 28
PBAS 600x300-4-2,5N 600 300 130 65 28
PBAS 600x350-1-2,5N 600 350 130 34 35
PBAS 600x350-2-2,5N 600 350 130 50 25
PBAS 600x350-3-2,5N 600 350 130 43 28
PBAS 600x350-4-2,5N 600 350 130 65 28
PBAS 600x600-1-2,5N 600 600 130 35 36
PBAS 600x600-2-2,5N 600 600 130 65 27
PBAS 600x600-3-2,5N 600 600 130 43 27
PBAS 600x600-4-2,5N 600 600 130 65 32
PBAS 700x400-1-2,5N 700 400 130 34 35
PBAS 700x400-2-2,5N 700 400 130 50 28
PBAS 700x400-3-2,5N 700 400 130 43 28
PBAS 700x400-4-2,5N 700 400 130 65 32
PBAS 700x700-1-2,5N 700 700 130 35 36
PBAS 700x700-2-2,5N 700 700 130 65 27
PBAS 700x700-3-2,5N 700 700 130 43 32
PBAS 700x700-4-2,5N 700 700 130 65 32
PBAS 750x750-1-2,5N 750 750 130 35 39
PBAS 750x750-2-2,5N 750 750 130 65 27
PBAS 750x750-3-2,5N 750 750 130 43 32
PBAS 750x750-4-2,5N 750 750 130 65 35
PBAS 800x500-1-2,5N 800 500 130 32 35
PBAS 800x500-2-2,5N 800 500 130 55 32
PBAS 800x500-3-2,5N 800 500 130 43 32
PBAS 800x500-4-2,5N 800 500 130 65 35
PBAS 850x850-1-2,5N 850 850 130 35 37
PBAS 850x850-2-2,5N 850 850 130 73 32
PBAS 850x850-3-2,5N 850 850 130 43 35
PBAS 850x850-4-2,5N 850 850 130 65 40
PBAS 1000x500-1-2,5N 1000 500 130 37 40
PBAS 1000x500-2-2,5N 1000 500 130 55 32
PBAS 1000x500-3-2,5N 1000 500 130 43 32
PBAS 1000x500-4-2,5N 1000 500 130 65 35



Модель Размеры, мм
G H K Ød*
PBAS 400x200-1-2,5N 25 643 180 ½”
PBAS 400x200-2-2,5N 25 658 191 ¾”
PBAS 400x200-3-2,5N 25 658 191 ¾”
PBAS 400x200-4-2,5N 25 658 190 ¾”
PBAS 400x400-1-2,5N 24 643 380 ½”
PBAS 400x400-2-2,5N 22 643 395 ½”
PBAS 400x400-3-2,5N 25 658 390 ¾”
PBAS 400x400-4-2,5N 28 665 385 1”
PBAS 450x450-1-2,5N 24 692 430 ½”
PBAS 450x450-2-2,5N 22 692 446 ½”
PBAS 450x450-3-2,5N 25 708 440 ¾”
PBAS 450x450-4-2,5N 28 715 434 1”
PBAS 500x250-1-2,5N 25 743 230 ½”
PBAS 500x250-2-2,5N 25 758 240 ¾”
PBAS 500x250-3-2,5N 25 758 241 ¾”
PBAS 500x250-4-2,5N 28 765 235 1”
PBAS 500x300-1-2,5N 25 743 280 ½”
PBAS 500x300-2-2,5N 25 758 290 ¾”
PBAS 500x300-3-2,5N 28 763 284 1”
PBAS 500x300-4-2,5N 28 765 285 1”
PBAS 500x500-1-2,5N 24 743 480 ½”
PBAS 500x500-2-2,5N 22 743 496 ½”
PBAS 500x500-3-2,5N 28 764 484 1”
PBAS 500x500-4-2,5N 28 764 484 1”
PBAS 600x300-1-2,5N 25 843 280 ½”
PBAS 600x300-2-2,5N 25 858 290 ¾”
PBAS 600x300-3-2,5N 28 863 284 1”
PBAS 600x300-4-2,5N 28 865 285 1”
PBAS 600x350-1-2,5N 25 843 330 ½”
PBAS 600x350-2-2,5N 25 858 340 ¾”
PBAS 600x350-3-2,5N 28 863 334 1”
PBAS 600x350-4-2,5N 28 865 334 1”
PBAS 600x600-1-2,5N 24 842 580 ½”
PBAS 600x600-2-2,5N 27 860 685 1”
PBAS 600x600-3-2,5N 27 864 584 1”
PBAS 600x600-4-2,5N 32 873 575 1¼”
PBAS 700x400-1-2,5N 25 943 380 ½”
PBAS 700x400-2-2,5N 28 965 385 1”
PBAS 700x400-3-2,5N 28 963 384 1”
PBAS 700x400-4-2,5N 32 974 375 1¼”
PBAS 700x700-1-2,5N 24 942 680 ½”
PBAS 700x700-2-2,5N 27 960 685 1”
PBAS 700x700-3-2,5N 33 973 675 1¼”
PBAS 700x700-4-2,5N 32 973 675 1¼”
PBAS 750x750-1-2,5N 27 998 724 ¾”
PBAS 750x750-2-2,5N 27 1010 735 1”
PBAS 750x750-3-2,5N 33 1023 725 1¼”
PBAS 750x750-4-2,5N 35 1029 720 1½”
PBAS 800x500-1-2,5N 25 1043 480 ½”
PBAS 800x500-2-2,5N 32 1073 475 1¼”
PBAS 800x500-3-2,5N 32 1073 476 1¼”
PBAS 800x500-4-2,5N 35 1079 470 1½”
PBAS 850x850-1-2,5N 25 1097 829 ¾”
PBAS 850x850-2-2,5N 32 1119 825 1¼”
PBAS 850x850-3-2,5N 35 1129 820 1½”
PBAS 850x850-4-2,5N 40 1141 808 2”
PBAS 1000x500-1-2,5N 25 1248 475 ¾”
PBAS 1000x500-2-2,5N 32 1273 475 1¼”
PBAS 1000x500-3-2,5N 32 1273 476 1¼”
PBAS 1000x500-4-2,5N 35 1279 470 1½”

Технические характеристики PBAS

Модель Расход воздуха, м3/ч Мощн. кВт Вода, Т=95/70°C Внутр. объем, дм3 Вес, кг
Расход, л/с Сопр. кПа
PBAS 400x200-1-2,5N 600 3,8 0,04 0,5 0,4 3,4
900 4,8 0,05 0,8
PBAS 400x200-2-2,5N 600 11,0 0,11 5,6 0,7 6,2
900 14,3 0,14 8,9
PBAS 400x200-3-2,5N 600 15,1 0,15 4,8 0,9 7,1
900 20,0 0,20 8,1
PBAS 400x200-4-2,5N 600 17,7 0,17 4,0 1,2 7,6
900 24,0 0,24 6,9
PBAS 400x400-1-2,5N 1150 8,3 0,08 3,6 0,6 6,7
1750 10,6 0,10 5,5
PBAS 400x400-2-2,5N 1150 21,4 0,21 7,0 1,2 9,0
1750 28,1 0,28 11,5
PBAS 400x400-3-2,5N 1150 28,6 0,28 2,9 1,8 11,2
1750 38,3 0,38 4,9
PBAS 400x400-4-2,5N 1150 34,3 0,34 3,9 2,5 12,9
1750 47,1 0,46 7,0
PBAS 450x450-1-2,5N 1450 10,3 0,10 2,4 0,8 7,5
2200 13,1 0,13 3,7
PBAS 450x450-2-2,5N 1450 26,7 0,26 6,0 1,4 10,2
2200 34,9 0,34 9,8
PBAS 450x450-3-2,5N 1450 36,5 0,36 4,1 2,2 12,7
2200 48,8 0,48 6,9
PBAS 450x450-4-2,5N 1450 43,6 0,43 5,4 3,1 14,6
2200 59,7 0,59 9,5
PBAS 500x250-1-2,5N 900 6,3 0,06 1,7 0,5 4,2
1350 8,0 0,08 2,6
PBAS 500x250-2-2,5N 900 16,1 0,16 1,6 1,0 8,0
1350 20,8 0,20 2,5
PBAS 500x250-3-2,5N 900 22,8 0,22 3,9 1,4 8,9
1350 30,2 0,30 6,6
PBAS 500x250-4-2,5N 900 27,1 0,27 6,3 1,9 10,6
1350 36,9 0,36 10,9
PBAS 500x300-1-2,5N 1100 7,8 0,08 2,9 0,6 4,5
1600 9,7 0,10 4,2
PBAS 500x300-2-2,5N 1100 19,5 0,19 1,8 1,2 9,0
1600 24,8 0,24 2,7
PBAS 500x300-3-2,5N 1100 27,7 0,27 3,8 1,8 10,8
1600 36,0 0,35 6,1
PBAS 500x300-4-2,5N 1100 32,5 0,32 3,2 2,3 12,0
1600 43,1 0,43 5,3
PBAS 500x500-1-2,5N 1800 12,2 0,12 1,5 1,0 9,5
2700 15,4 0,15 2,3
PBAS 500x500-2-2,5N 1800 32,2 0,32 5,6 1,8 11,1
2700 41,7 0,41 9,0
PBAS 500x500-3-2,5N 1800 45,5 0,45 4,3 3,0 16,0
2700 60,5 0,59 7,2
PBAS 500x500-4-2,5N 1800 51,7 0,51 2,0 3,8 17,0
2700 70,1 0,69 3,5
PBAS 600x300-1-2,5N 1300 9,5 0,09 4,4 0,7 5,1
2000 12,1 0,12 6,9
PBAS 600x300-2-2,5N 1300 23,6 0,23 2,7 1,4 9,9
2000 31,1 0,31 4,4
PBAS 600x300-3-2,5N 1300 33,2 0,33 5,8 2,1 11,9
2000 44,9 0,44 10,0
PBAS 600x300-4-2,5N 1300 39,0 0,38 4,8 2,6 13,4
2000 54,0 0,53 8,7
PBAS 600x350-1-2,5N 1500 10,4 0,10 5,3 0,7 5,4
2300 13,2 0,13 8,1
PBAS 600x350-2-2,5N 1500 27,4 0,27 2,8 1,6 10,3
2300 36,0 0,35 4,7
PBAS 600x350-3-2,5N 1500 38,5 0,38 5,9 2,4 13,0
2300 51,9 0,51 10,1
PBAS 600x350-4-2,5N 1500 43,9 0,43 2,1 3,1 15,2
2300 60,5 0,59 3,8
PBAS 600x600-1-2,5N 2600 18,9 0,19 5,7 1,3 10,8
3900 23,9 0,23 8,8
PBAS 600x600-2-2,5N 2600 48,7 0,48 7,4 2,9 15,9
3900 63,3 0,62 11,9
PBAS 600x600-3-2,5N 2600 64,6 0,63 3,5 4,1 19,1
3900 85,6 0,84 5,9
PBAS 600x600-4-2,5N 2600 75,9 0,75 2,1 5,9 23,3
3900 102,9 1,01 3,8
PBAS 700x400-1-2,5N 2000 14,2 0,14 2,8 1,0 6,6
3000 18,0 0,18 4,2
PBAS 700x400-2-2,5N 2000 37,0 0,36 3,6 2,2 13,1
3000 48,0 0,47 5,8
PBAS 700x400-3-2,5N 2000 50,5 0,50 3,6 3,1 15,9
3000 67,0 0,66 6,0
PBAS 700x400-4-2,5N 2000 59,2 0,58 2,5 4,4 19,9
3000 80,4 0,79 4,3
PBAS 700x700-1-2,5N 3550 25,1 0,25 5,0 1,8 13,0
5300 31,6 0,31 7,6
PBAS 700x700-2-2,5N 3550 65,3 0,64 4,9 3,9 19,4
5300 84,5 0,83 8,0
PBAS 700x700-3-2,5N 3550 89,2 0,88 3,7 6,1 25,1
5300 118,0 1,16 6,1
PBAS 700x700-4-2,5N 3550 104,7 1,03 3,5 7,6 28,0
5300 141,6 1,39 6,1
PBAS 750x750-1-2,5N 4050 30,0 0,29 8,3 2,2 14,6
6100 38,1 0,37 12,8
PBAS 750x750-2-2,5N 4050 75,0 0,74 6,1 4,3 20,8
6100 97,7 0,96 10,0
PBAS 750x750-3-2,5N 4050 100,0 0,98 4,4 6,7 27,5
6100 133,9 1,31 7,5
PBAS 750x750-4-2,5N 4050 120,2 1,18 3,4 9,2 32,7
6100 163,7 1,61 6,1
PBAS 800x500-1-2,5N 2900 20,8 0,20 4,6 1,4 8,0
4300 26,1 0,26 7,0
PBAS 800x500-2-2,5N 2900 53,9 0,53 4,7 3,6 17,6
4300 69,4 0,68 7,5
PBAS 800x500-3-2,5N 2900 73,5 0,72 4,3 4,8 21,7
4300 96,9 0,95 7,2
PBAS 800x500-4-2,5N 2900 86,3 0,85 3,4 6,5 26,7
4300 116,2 1,14 5,8
PBAS 850x850-1-2,5N 5200 36,9 0,36 5,2 2,7 17,3
7800 46,5 0,46 8,0
PBAS 850x850-2-2,5N 5200 97,2 0,95 6,3 6,2 26,9
7800 126,3 1,24 10,2
PBAS 850x850-3-2,5N 5200 129,5 1,27 5,4 9,0 34,5
7800 173,0 1,70 9,1
PBAS 850x850-4-2,5N 5200 155,5 1,53 4,0 13,0 42,2
7800 211,3 2,07 7,0
PBAS 1000x500-1-2,5N 3600 26,5 0,26 5,7 1,9 9,5
5400 33,4 0,33 8,6
PBAS 1000x500-2-2,5N 3600 67,9 0,67 8,2 4,1 19,8
5400 88,3 0,87 13,2
PBAS 1000x500-3-2,5N 3600 92,7 0,91 7,4 5,6 24,8
5400 123,2 1,21 12,5
PBAS 1000x500-4-2,5N 3600 108,6 1,07 5,8 7,6 29,8
5400 147,7 1,45 10,2

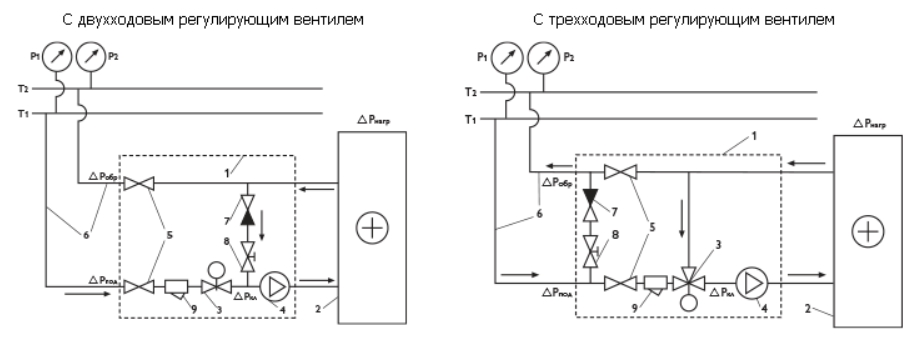

Рекомендуемые схемы обвязки

Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения;

  1. узел обвязки;
  2. водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя;
  3. регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана);
  4. циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя);
  5. запорные вентили
  6. подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ΔPпод и ΔPобр соответственно – потери давления в них;
  7. обратный клапан;
  8. балансировочный вентиль;
  9. грязевой фильтр.
Техническая документация на канальные водяные теплообменники PBAS
