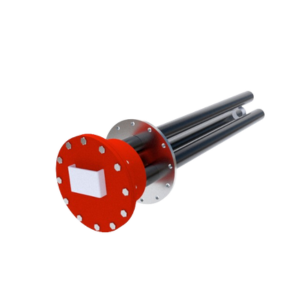

Нагреватели взрывозащищенные электрические врезные типа НТВЕх

Электрические врезные нагреватели типа НТВЕх предназначены для подогрева жидких сред — включая водные растворы и нефтепродукты — в крупных резервуарах и ёмкостях, расположенных на объектах нефтепереработки, нефтехимии и других предприятиях, где существуют взрывоопасные условия эксплуатации.

Оборудование данной серии применяется для нагрева как светлых, так и тёмных нефтепродуктов, таких как сырая нефть, дизельное топливо, мазут, битум, масла и нефтешламы, а также агрессивных жидкостей.

Сфера применения нагревателей НТВЕх охватывает взрывоопасные зоны помещений и наружных установок, в соответствии с требованиями стандартов ГОСТ Р 51330.13-99 (IEC 60079-14-96), гл. 7.3 ПУЭ и других нормативных актов, регулирующих использование электрооборудования во взрывоопасных средах. Устройства предназначены для эксплуатации в умеренных и холодных климатических условиях.

Система взрывозащиты реализована по принципу "взрывонепроницаемой оболочки" и включает следующие элементы:

• Герметичный металлический корпус, способный выдерживать внутреннее давление при взрыве и предотвращающий его распространение во внешнюю среду — согласно требованиям ГОСТ Р 52350.0-2005;
• Контроль температуры нагревательных элементов, не допускающий превышения предельных значений температурного класса Т3. Это обеспечивается встроенными термовыключателями и устойчивой конструкцией нагревательных модулей;
• Интеграция с управляющим шкафом ШУ-ТЕРМ, который осуществляет подачу питания, отслеживает температуру среды и обеспечивает защиту оборудования;
• Повышенная механическая прочность конструкции в соответствии с ГОСТ Р 52350.0-2005.

Монтаж нагревателей выполняется через фланцевое соединение или методом врезки в боковую стенку резервуара.

Благодаря герметичной трубчатой оболочке из нержавеющей или низкоуглеродистой стали, нагревательные элементы не контактируют с жидкой средой. Это позволяет производить их замену или обслуживание без необходимости сливать содержимое резервуара.

Нагреватели НТВЕх изготавливаются с различными характеристиками: числом нагревательных модулей, их длиной, диаметром и мощностью. Маркировка устройства включает его тип, потребляемую мощность, длину рабочей части, количество керамических электронагревателей и материал исполнения — см. соответствующую таблицу.

Технические характеристики НТВЕх

Примечание:

*По требованию заказчика вариант исполнения нагревателя, может изготавливаться из стали марок:

1. Низкоуглеродистая сталь Ст.3-Ст.20

2. Холодостойкой стали 09Г2С или аналогично

3. Нержавеющая сталь 08Х18Н10 или 12Х18Н10Т Элемент оболочки для датчиков, изготавливаются для всех типов нагревателей из стали марки 12Х18Н10Т.

** Масса нагревателей зависит от варианта исполнения
