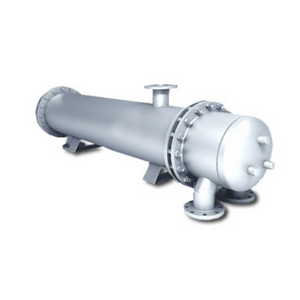

Подогреватель пароводяной
Пароводяной подогреватель предназначен для систем отопления и горячего водоснабжения, работающих при температурных режимах 70/150 °С, 70/130 °С (при давлении греющего пара 7 кгс/см2) и 70/95 °С (при давлении пара 2 кгс/см2).
Допускается работа подогревателей в других режимах.
При этом давление греющего пара не должно превышать 10 кгс/см2 при температуре не выше 300 °С, а воды – соответственно 16 кгс/см2 и 200 °С.
Технические характеристики подогревателя
| Обозначение подогревателя | Площадь поверхности нагрева,м2 | Диаметр корпуса, мм | Кол-во трубок, шт | Длина трубок, мм | Давление греющего пара Р, МПа (кгс/см2) | Число ходов воды |
| Температурный график 70/150 оС | ||||||
| ПП 2-9-0,7-4 | 9,5 | 325 | 68 | 3 000 | 0,7 (7,0) | 4 |
| ПП 2-17-0,7-4 | 17,2 | 426 | 124 | |||
| ПП 2-32-0,7-4 | 32,0 | 530 | 232 | |||
| ПП 2-53-0,7-4 | 53,9 | 630 | 392 | |||
| Температурный график 70/130 оС | ||||||
| ПП 2-9-0,7-2 | 9,5 | 325 | 68 | 3 000 | 0,7 (7,0) | 2 |
| ПП 2-17-0,7-2 | 17,2 | 426 | 124 | |||
| ПП 2-32-0,7-2 | 32,0 | 530 | 232 | |||
| ПП 2-53-0,7-2 | 53,9 | 630 | 392 | |||
| Температурный график 70/95 оС | ||||||
| ПП 2-6-0,2-2 | 6,3 | 325 | 68 | 2 000 | 0,2 (2,0) | 2 |
| ПП 2-11-0,2-2 | 11,4 | 426 | 124 | |||
| ПП 2-21-0,2-2 | 21.2 | 530 | 232 | |||
| ПП 2-35-0,2-2 | 35,3 | 630 | 392 | |||
