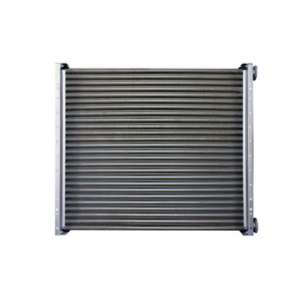

Теплообменник базовый ТБ3

Теплообменник базовый ТБ3 предназначен для комплектации центральных кондиционеров КТЦ3, производительностью по воздуху от 10 000 to 250 000 м³/ч

Теплоноситель - горячая (перегретая) вода с температурой не более 180°С и давлением не более 1,2 МПа.

Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³ и не содержать липких веществ и волокнистых материалов.

Теплообменник ТБ3 предназначен для эксплуатации в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Исполнения

• общего назначения из углеродистой стали;
• коррозионностойкие из нержавеющей стали (К)

Особенности ТБ3

• средний срок службы, не менее 9 лет;
• полный установленный ресурс, не менее 11 000 часов;
• установленная безотказная наработка, не менее 3000 часов;
• среднее время восстановления работоспособного состояния, не более 12 часов.

Конструкция ТБ3

По внутреннему теплоносителю теплообменники многоходовые. В зависимости от размеров трубной решетки могут быть четырех-, шести- или восьмиходовыми. Последовательное движение теплоносителя достигается за счет перегородок в коллекторах.

Теплоотдающий элемент выполнен из стальной электросварной трубы диаметром 22х1,5 мм и алюминиевого спирально-накатного оребрения диаметром 43±1 мм. Шаг между ребрами 2,8±0,2 мм. Теплообменники базовые не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с

В зимнее время пуск в работу должен осуществляться со скоростью подъема температуры не более 30°С в час. К системе теплоснабжения калориферы могут присоединяться как при помощи сварки, так и с помощью фланцевого соединения.

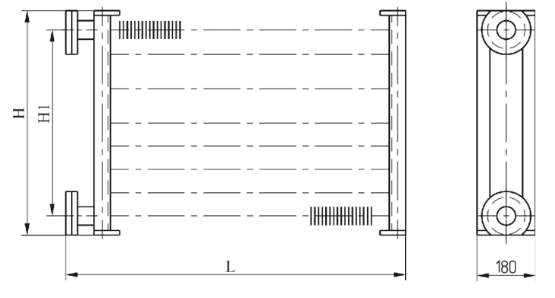

Габаритные размеры ТБ3

Технические характеристики ТБ3
