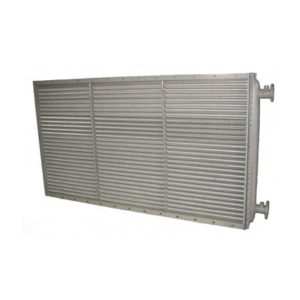

Теплообменник ТРВ143
Теплообменник рекуперативного типа ТРВ143 предназначен для нагрева или охлаждения воздуха в системах кондиционирования, вентиляции и воздушного отопления зданий и сооружений промышленного и гражданского назначения, с помощью горячей (перегретой) температурой не более 115 ºС или холодной воды и давлением не более 0,8 МПа.
Теплообменник ТРВ143 предназначен для эксплуатации в условиях умеренного и холодного (УХЛ) климата категории размещения 4 по ГОСТ 15150-69.

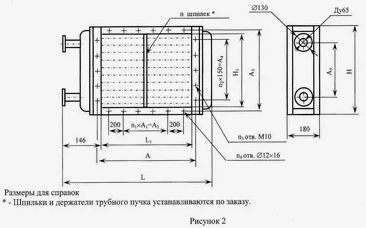

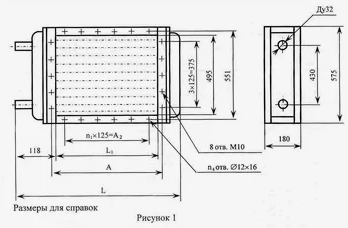

Габаритные размеры ТРВ143
| Модель | Рисунок | Размеры, мм | ||||
| L | L1 | H | H1 | A | ||
| ТРВ143-1 | 1 | 750 | 558 | 575 | 495 | 576 |
| ТРВ143-2 | 875 | 683 | 703 | |||
| ТРВ143-3 | 1000 | 808 | 828 | |||
| ТРВ143-4 | 1125 | 933 | 953 | |||
| ТРВ143-5 | 1375 | 1183 | 1203 | |||
| ТРВ143-6 | 2 | 1240 | 1010 | 850 | 754 | 1030 |
| ТРВ143-7 | 1740 | 1510 | 1530 | |||
| ТРВ143-8 | 1150 | 1054 | ||||
| Модель | Рисунок | Размеры, мм | n | n1 | n2 | n3 | n4 | ||||
| A1 | A2 | A3 | A4 | A5 | |||||||
| ТРВ143-1 | 1 | 125 | 500 | 551 | 375 | 430 | - | 4 | 3 | 8 | 10 |
| ТРВ143-2 | 625 | 5 | 12 | ||||||||
| ТРВ143-3 | 750 | 6 | 14 | ||||||||
| ТРВ143-4 | 875 | 7 | 16 | ||||||||
| ТРВ143-5 | 1125 | 9 | 20 | ||||||||
| ТРВ143-6 | 2 | 230 | 460 | 820 | 750 | 650 | 2 | 5 | 12 | 10 | |
| ТРВ143-7 | 240 | 960 | 2 | 4 | 14 | ||||||
| ТРВ143-8 | 1120 | 1050 | 950 | 7 | 16 | ||||||
Технические характеристики ТРВ143
| Модель | Расчетный расход греющей воды, м3/ч | Производительность | Площадь поверхности теплообмена, м2 | Масса, не более, кг | |
| по воздуху, м3/ч | по теплу, кВт | ||||
| ТРВ143-1 | 6,0 | 2 160 | 50,1 | 12,5 | 75 |
| ТРВ143-2 | 2 880 | 82,2 | 15,3 | 80 | |
| ТРВ143-3 | 3 600 | 100,9 | 18,1 | 85 | |
| ТРВ143-4 | 9,0 | 4 320 | 120,7 | 20,9 | 95 |
| ТРВ143-5 | 5 040 | 143,0 | 26,5 | 105 | |
| ТРВ143-6 | 13,0 | 7 200 | 198,1 | 33,6 | 145 |
| ТРВ143-7 | 10 800 | 293,1 | 50,2 | 180 | |
| ТРВ143-8 | 19,0 | 14 400 | 402,8 | 73,1 | 240 |
