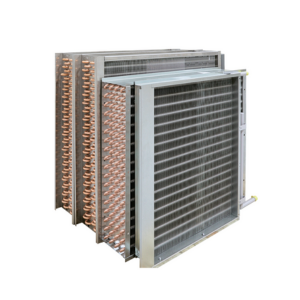

Теплообменники TERMA

Теплообменники TERMA обеспечивают эффективный теплообмен в системах отопления, вентиляции, кондиционирования и охлаждения.

Теплообменники изготавливаются высотой до 6 м в длину и 2,5 м в высоту.

Исполнение и возможности

1. Геометрия 50х25 мм

• Труба: медь, ø12,0 мм, толщина 0,32..0,50 мм
• Оребрение: алюминий, толщина 0,12 мм.. 0,25 мм, медь, толщина 0,12..0,25 мм

2. Геометрия 48х42 мм

• Труба: медь, 5. 8̎ ̎, толщина 0,5..1,5 мм, нерж. сталь 16,0 мм, толщина 0,5..1,5 мм
• Оребрение: алюминий, толщина 0,15 мм.. 0,40 мм, медь, толщина 0,15..0,40 мм, нерж. сталь толщина 0,25..0,50 мм

Область применения

• для вентиляции,
• кондиционирования,
• холодильной промышленности,
• нефтегазового сектора
• различных технологических нужд

Комплектация теплообменников TERMA

Трубка

Внутри трубок циркулирует теплоноситель/холодоноситель, который охлаждается/нагревается в процессе работы теплообменника, нагревая/охлаждая протекающий через теплообменник воздух. Гидравлический контур имеет различную конфигурацию в зависимости от режима работы теплообменника.

Трубки изготавливаются:

• медные
• медные с внутренним оребрением
• из нержавеющей стали

Оребрение

Оребрение необходимо для развитой поверхности теплообмена со стороны воздуха. Для увеличения площади теплообмена используются гофрированные алюминиевые ламели. Форма ламели определяется в зависимости от назначения теплообменника.

Оребрение изготавливается из следующих материалов:

• алюминий;
• алюминий с гидрофильным покрытием;
• алюминий с эпоксидным покрытием;
• медь.

Корпус

Корпус -это несущая конструкция теплообменн и к а, служащая для крепления теплообменника в рабочем изделии. Размеры корпуса теплообменника и его геометрия могут быть выполнены в соответствии с пожеланиями заказчика проекта. Как вариант корпус может быть поставлен в комплекте с каплеуловителем и поддоном.

Материалы исполнения:

• алюминий
• алюминий с гидрофильным покрытием
• алюминий с эпоксидным покрытием
• медь

Коллекторы

Коллекторы служат для подвода/отвода теплоносителя к теплообменнику. Коллекторы могут быть выполнены с резьбовым подсоединением, фланцевым соединением, соединением под пайку или сварку. В коллекторах могут быть предусмотрены дренаж и спуск воздуха.

Коллекторы могут быть изготовлены из:

• сталь
• медь
• нержавеющая сталь

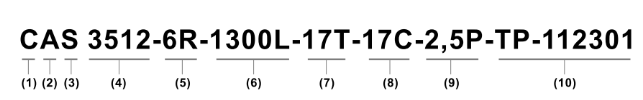

Обозначение теплообменников TERMA

1. (C) Материал труб:

• C — медь
• R — медь с внутренним оребрением
• X — нержавеющая стал

2. (A) Материал оребрения:

• O — без оребрения
• A — алюминий/алюминий с покрытием
• C — медь

3. (S) Расположение трубок:

• S — шахматное
• L — коридорное (3512)

4. Геометрия:

• 2507-25х22, 07 мм
• 2510-25х22, 09,52 мм
• 3512-35х30, 012,0 мм
• 5012-50х25, 012,0 мм
• 4816-48х42, 016,0 мм

5. Число рядов: lR - 24 R

6. Длина оребрения в миллиметрах: 100L - 6000L

7. (17С) Количество трубок в каждом ряду: 2T — 68T (17С)

8. Количество отводов: 1C — 99C (2,5Р)

9. Шаг оребрения в миллиметрах: 1,8P — 7,0P (ТР-112301)

10. Индивидуальный номер технического задания
