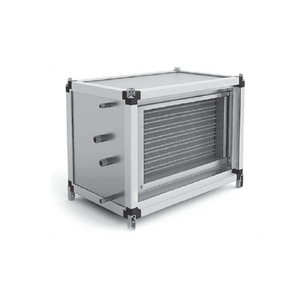

Водяной нагреватель SUPM SPH-W

Заказать
Заказать

Водяной нагреватель SUPM SPH-W предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Эксплуатируются при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C

Нагреватель устанавливается как в напольном, так и в подвесном исполнении путём трансформации ножек в кронштейны для подвеса без использования дополнительных деталей.

При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

Чтобы избежать загрязнения нагревателя необходимо перед ним установить воздушный фильтр.

Для защиты теплообменника от замораживания при обычных условиях эксплуатации, существует комплекс взаимосвязанных мероприятий, который включает в себя следующие компоненты:

  • капиллярный термостат AZT06 для защиты от обмерзания по воздуху;
  • накладной VSN датчики температуры обратного теплоносителя для защиты от обмерзания;
  • блок управления SBUP-W.

В нагревателях SUPM SPH-W теплопроизводительность регулируется автоматически с помощью блока управления и смесительного узла. Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла, что позволяет точно поддерживать температуру приточного воздуха.

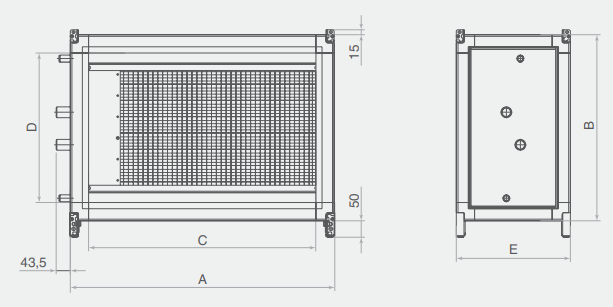

Габаритные размеры водяного нагревателя SUPM SPH-W

Типоразмер Рядность A, мм B, мм C, мм D, мм E, мм Масса, кг Заправочный объём, л
50-25 двухрядный 710 470 635 395 350 25 1,0
трёхрядный 28 1,4
50-30 двухрядный 520 445 27 1,3
трёхрядный 30 1,8
60-30 двухрядный 810 735 28 1,5
трёхрядный 31 2,0
60-35 двухрядный 570 495 30 1,7
трёхрядный 34 2,3
70-40 двухрядный 910 620 835 545 34 2,2
трёхрядный 38 3,0
80-50 двухрядный 1010 720 935 645 42 3,2
трёхрядный 46 4,4
90-50 двухрядный 1125 740 1050 45 3,5
трёхрядный 50 4,8
100-50 двухрядный 1225 1150 665 48 3,8
трёхрядный 53 5,3

Технические характеристики двухрядного нагревателя

Типоразмер Расход воздуха, м3/ч Расход воды, м3/ч Гидравлическое сопротивление, кПа Теплопроизводительность, кВт
50-25 600 0,35 0,82 9,7
1600 0,93 2,89 26
50-30 800 0,47 0,79 13
1900 1,11 2,99 30,9
60-30 1000 0,58 1,29 16,2
2300 1,34 4,88 37,4
60-35 1200 0,7 1,68 19,5
2700 1,57 5,73 43,9
70-40 2000 1,16 3,27 32,5
3600 2,09 7,62 58,5
80-50 2500 1,45 3,18 40,6
5100 2,97 11,96 82,9
90-50 2800 1,63 4 45,5
5700 3,32 16,81 92,6
100-50 3200 1,86 2,79 52
6300 3,66 10,06 102,4

Технические характеристики трехрядного нагревателя

Типоразмер Расход воздуха, м3/ч Расход воды, м3/ч Гидравлическое сопротивление, кПа Теплопроизводительность, кВт
50-25 600 0,42 2,13 11,8
1600 1,12 7 31,4
50-30 800 0,56 2,24 15,7
1900 1,34 6,15 37,3
60-30 1000 0,7 2,95 19,6
2300 1,62 11,4 45,2
60-35 1200 0,84 3,81 23,6
2700 1,9 13,13 53
70-40 2000 1,41 7,39 39,3
3600 2,53 17,61 70,7
80-50 2500 1,76 10,73 49,1
5100 3,58 29,11 100,1
90-50 2800 1,97 4,35 55
5700 4,01 23,81 111,9
100-50 3200 2,25 3,9 62,8
6300 4,43 19,63 123,7

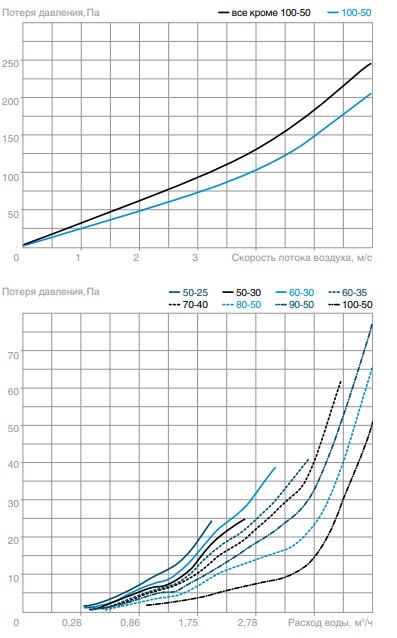

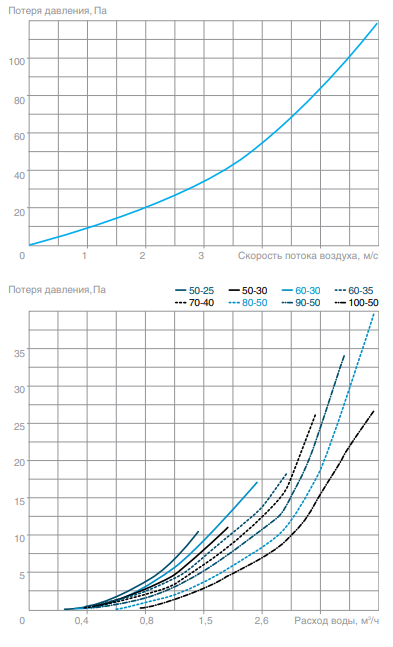

Аэродинамические характеристики водяного нагревателя SUPM SPH-W

Двухрядное исполнение

Трехрядное исполнение
