Водяные нагреватели PBAHC

Заказать
Заказать

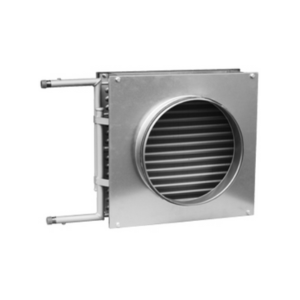

Водяные нагреватели PBAHC предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением.

Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Установка

Водные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от нагревателя до изгиба воздуховода, заслонки и т. п. должно быть не менее двух диаметров присоединительного патрубка нагревателя.

Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.

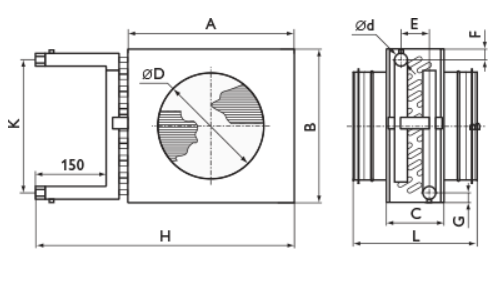

Габаритные размеры PBAHC

Модель Размеры, мм
ØD А В C E F
PBAHC-100-1-2,5N 99 240 216 135 - 41
PBAHC-100-2-2,5N 99 240 216 135 22 28
PBAHC-100-3-2,5N 99 240 216 135 22 28
PBAHC-100-4-2,5N 99 240 216 135 65 21
PBAHC-125-1-2,5N 124 240 216 135 - 41
PBAHC-125-2-2,5N 124 240 216 135 22 28
PBAHC-125-3-2,5N 124 240 216 135 22 28
PBAHC-125-4-2,5N 124 240 216 135 65 21
PBAHC-160-1-2,5N 159 240 216 135 - 41
PBAHC-160-2-2,5N 159 240 216 135 22 28
PBAHC-160-3-2,5N 159 240 216 135 22 28
PBAHC-160-4-2,5N 159 240 216 135 65 21
PBAHC-200-1-2,5N 199 348 318 135 - 41
PBAHC-200-2-2,5N 199 348 318 135 22 24
PBAHC-200-3-2,5N 199 348 318 135 43 24
PBAHC-200-4-2,5N 199 348 318 135 65 21
PBAHC-250-1-2,5N 249 348 318 135 - 41
PBAHC-250-2-2,5N 249 348 318 135 22 24
PBAHC-250-3-2,5N 249 348 318 135 43 24
PBAHC-250-4-2,5N 249 348 318 135 65 21
PBAHC-315-1-2,5N 314 469 443 135 35 38
PBAHC-315-2-2,5N 314 469 443 135 22 24
PBAHC-315-3-2,5N 314 469 443 135 43 27
PBAHC-315-4-2,5N 314 469 443 135 65 28
PBAHC-355-1-2,5N 354 469 443 135 35 38
PBAHC-355-2-2,5N 354 469 443 135 22 24
PBAHC-355-3-2,5N 354 469 443 135 43 27
PBAHC-355-4-2,5N 354 469 443 135 65 28
PBAHC-400-1-2,5N 399 523 495 135 35 38
PBAHC-400-2-2,5N 399 523 495 135 22 24
PBAHC-400-3-2,5N 399 523 495 135 43 27
PBAHC-400-4-2,5N 399 523 495 135 65 28
PBAHC-500-1-2,5N 499 673 645 135 35 38
PBAHC-500-2-2,5N 499 673 645 135 65 30
PBAHC-500-3-2,5N 499 673 645 135 43 30
PBAHC-500-4-2,5N 499 673 645 135 65 32



Модель Размеры, мм
G H K L Ød*
PBAHC-100-1-2,5N 28 302 150 271 ½”
PBAHC-100-2-2,5N 28 302 162 271 ½”
PBAHC-100-3-2,5N 28 302 162 271 ½”
PBAHC-100-4-2,5N 21 420 171 271 ½”
PBAHC-125-1-2,5N 28 302 150 271 ½”
PBAHC-125-2-2,5N 28 302 162 271 ½”
PBAHC-125-3-2,5N 28 302 162 271 ½”
PBAHC-125-4-2,5N 21 420 171 271 ½”
PBAHC-160-1-2,5N 28 302 150 271 ½”
PBAHC-160-2-2,5N 28 302 162 271 ½”
PBAHC-160-3-2,5N 28 302 162 271 ½”
PBAHC-160-4-2,5N 21 420 171 271 ½”
PBAHC-200-1-2,5N 28 402 250 271 ½”
PBAHC-200-2-2,5N 24 520 272 271 ½”
PBAHC-200-3-2,5N 24 529 271 271 ½”
PBAHC-200-4-2,5N 21 520 271 271 ½”
PBAHC-250-1-2,5N 28 402 250 271 ½”
PBAHC-250-2-2,5N 24 520 272 271 ½”
PBAHC-250-3-2,5N 24 529 271 271 ½”
PBAHC-250-4-2,5N 21 520 271 271 ½”
PBAHC-315-1-2,5N 26 645 380 271 ½”
PBAHC-315-2-2,5N 24 645 395 271 ½”
PBAHC-315-3-2,5N 24 660 390 271 ¾”
PBAHC-315-4-2,5N 28 667 385 271 1”
PBAHC-355-1-2,5N 26 645 380 271 ½”
PBAHC-355-2-2,5N 24 645 395 271 ½”
PBAHC-355-3-2,5N 24 660 390 271 ¾”
PBAHC-355-4-2,5N 28 667 385 271 1”
PBAHC-400-1-2,5N 26 695 430 271 ½”
PBAHC-400-2-2,5N 24 695 447 271 ½”
PBAHC-400-3-2,5N 27 710 440 271 ¾”
PBAHC-400-4-2,5N 28 717 434 271 1”
PBAHC-500-1-2,5N 26 844 580 271 ½”
PBAHC-500-2-2,5N 30 862 685 271 1”
PBAHC-500-3-2,5N 30 766 584 271 1”
PBAHC-500-4-2,5N 32 875 575 271 1¼”

Технические характеристики PBAHC

Модель Расход воздуха, м3/ч Мощность, кВт Вода, Т=95/70°C Внутр. объем, дм3 Вес, кг
Расход, л/с Сопр.,кПа
PBAHC-100-1-2,5N 60 0,5 0,01 0,1 0,2 3,5
90 0,7 0,01 0,1
PBAHC-100-2-2,5N 60 1,6 0,02 0,7 0,3 3,8
90 2,2 0,02 1,2
PBAHC-100-3-2,5N 60 1,9 0,02 1,4 0,4 3,9
90 2,7 0,03 2,5
PBAHC-100-4-2,5N 60 2,2 0,02 0,4 0,5 4,2
90 3,1 0,03 0,7
PBAHC-125-1-2,5N 90 0,7 0,01 0,1 0,2 3,5
130 0,9 0,01 0,1
PBAHC-125-2-2,5N 90 2,2 0,02 1,2 0,3 3,8
130 2,8 0,03 1,9
PBAHC-125-3-2,5N 90 2,7 0,03 2,5 0,4 3,9
130 3,7 0,04 4,2
PBAHC-125-4-2,5N 90 3,1 0,03 0,7 0,5 4,2
130 4,2 0,04 1,2
PBAHC-160-1-2,5N 150 1,0 0,01 0,1 0,2 3,5
220 1,2 0,01 0,2
PBAHC-160-2-2,5N 150 3,1 0,03 2,3 0,3 3,8
220 4,0 0,04 3,6
PBAHC-160-3-2,5N 150 4,1 0,04 5,1 0,4 3,9
220 5,5 0,05 8,5
PBAHC-160-4-2,5N 150 4,8 0,05 1,5 0,5 4,2
220 6,4 0,06 2,5
PBAHC-200-1-2,5N 225 2,2 0,02 1,1 0,3 5,6
340 2,8 0,03 1,7
PBAHC-200-2-2,5N 225 5,3 0,05 1,6 0,6 6,0
340 7,1 0,07 2,7
PBAHC-200-3-2,5N 225 6,6 0,07 0,7 0,8 6,9
340 9,2 0,09 1,3
PBAHC-200-4-2,5N 225 7,4 0,07 0,4 1,1 7,6
340 10,5 0,10 0,8
PBAHC-250-1-2,5N 280 2,5 0,03 1,4 0,3 5,4
420 3,2 0,03 2,2
PBAHC-250-2-2,5N 280 6,2 0,06 2,2 0,6 6,0
420 8,2 0,08 3,6
PBAHC-250-3-2,5N 280 7,9 0,08 1,0 0,8 6,9
420 10,8 0,11 1,7
PBAHC-250-4-2,5N 280 8,9 0,09 0,6 1,1 7,6
420 12,4 0,12 1,1
PBAHC-315-1-2,5N 560 5,4 0,05 1,7 0,6 8,1
840 6,9 0,07 2,6
PBAHC-315-2-2,5N 560 13,0 0,13 2,9 1,2 9,8
840 17,3 0,17 4,8
PBAHC-315-3-2,5N 560 16,7 0,16 1,1 1,8 11,6
840 22,7 0,22 1,9
PBAHC-315-4-2,5N 560 19,1 0,19 1,4 2,5 12,9
840 26,7 0,26 2,5
PBAHC-355-1-2,5N 710 6,2 0,06 2,2 0,6 8,2
1070 8,0 0,08 3,3
PBAHC-355-2-2,5N 710 15,4 0,15 3,9 1,2 9,8
1070 20,4 0,20 6,4
PBAHC-355-3-2,5N 710 20,0 0,20 1,5 1,8 11,6
1070 27,2 0,27 2,6
PBAHC-355-4-2,5N 710 23,3 0,23 2,0 2,5 12,9
1070 32,4 0,32 3,6
PBAHC-400-1-2,5N 910 7,8 0,08 1,5 0,8 9,4
1360 9,9 0,10 2,3
PBAHC-400-2-2,5N 910 19,5 0,19 3,4 1,4 11,1
1360 25,6 0,25 5,5
PBAHC-400-3-2,5N 910 25,8 0,25 2,2 2,2 13,7
1360 34,8 0,34 3,7
PBAHC-400-4-2,5N 910 30,0 0,29 2,7 3,1 15,6
1360 41,4 0,41 4,9
PBAHC-500-1-2,5N 1410 13,1 0,13 3,0 1,3 14,2
2120 16,8 0,17 4,6
PBAHC-500-2-2,5N 1410 32,0 0,31 4,2 2,6 18,5
2120 42,5 0,42 7,1
PBAHC-500-3-2,5N 1410 40,9 0,40 1,5 4,1 21,4
2120 55,7 0,55 2,7
PBAHC-500-4-2,5N 1410 46,4 0,46 0,9 5,9 26,3
2120 64,7 0,64 1,6

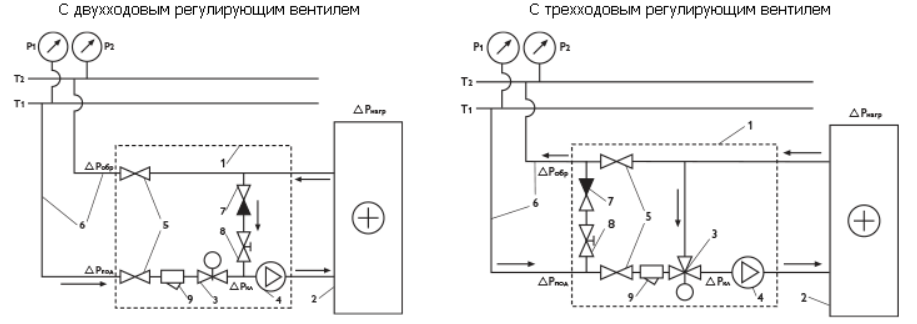

Рекомендуемые схемы обвязки

Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения;

  1. узел обвязки;
  2. водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя;
  3. регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана);
  4. циркуляционный насос (обеспечивает требуемую циркуляцию для предотвращения замерзания воды в трубках нагревателя)
  5. запорные вентили;
  6. подающий и обратный трубопроводы от сети теплоснабжения к теплообменнику, ΔPпод и ΔPобр соответственно – потери давления в них;
  7. обратный клапан;
  8. балансировочный вентиль;
  9. грязевой фильтр.
