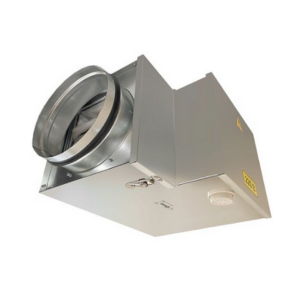

Воздухонагреватель электрический круглый предварительный E (PTC)

Заказать
Заказать

Воздухонагреватель электрический круглый E (PTC) предназначен для предварительного нагрева воздуха перед такими устройствами, как рекуператоры или водяные нагреватели.

Данное оборудование обеспечивает эффективное и безопасное повышение температуры приточного воздуха, улучшая работу всей системы вентиляции.

Корпус нагревателя выполнен из оцинкованного стального листа, что обеспечивает прочность и долговечность конструкции.

Принцип работы и безопасность

В качестве нагревательного элемента используется ТЭН на технологии PTC, который автоматически поддерживает безопасную температуру воздуха и предотвращает перегрев.

В соединительной коробке расположены винтовые клеммы для удобного подключения электропитания. Класс защиты крышки – IP40.

Особенности конструкции

  • Фильтр с классом очистки G4 защищает нагревательные элементы от попадания пыли и загрязнений
  • Интегрированный регулируемый термостат с чувствительным термобаллоном контролирует температуру входящего воздуха
  • Подача питания на нагревательный элемент осуществляется автоматически при снижении температуры воздуха ниже установленного значения
  • Корпус из оцинкованного стального листа обеспечивает долговечность и надежность эксплуатации

Воздухонагреватель E (PTC) идеально подходит для предварительного нагрева воздуха в системах вентиляции, обеспечивая стабильную работу рекуператоров и водяных нагревателей при высокой энергоэффективности и безопасности эксплуатации.

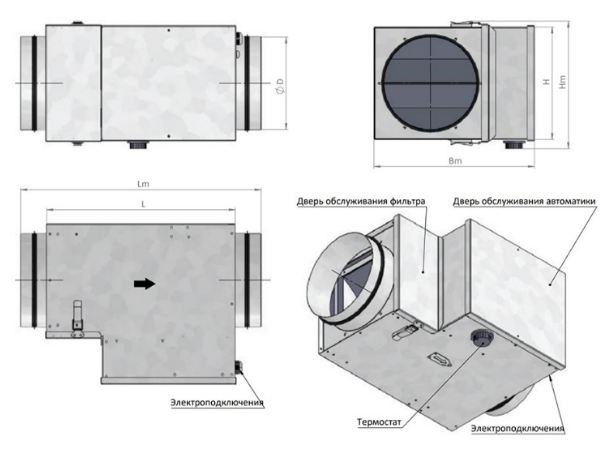

Габаритные размеры E (PTC)

Модель D H L Lm Bm Hm
E 0.4 ... 1.4 - 100 98 199 400 510 300 231
E 0.4 ... 1.9 - 125 123 199 400 510 300 231
E 0.7 ... 3.8 – 160 158 199 400 510 300 231
E 0.9 ... 3.8 – 200 198 239 400 510 341 271
E 1.9 ... 7.5 – 250 248 299 400 510 401 331
E 3.8 ... 11.3 – 315 313 354 400 510 455 386

Технические характеристики E (PTC)

Модель Напряжение, В Мощность электрическая, кВт Ток, А Сечение (рекомендуемое) Автомат (рекомендуемый) Масса , кг Схема подключения №
E0.4-100 1~220В 0,4 2,6 3х 1,5 мм2 (L,N,PE) 1P C 6A 6,2 1
E0.9-100 1~220В 0,9 5,3 3х 1,5 мм2 (L,N,PE) 1P C 6A 6,2 1
E1.4-100 1~220В 1,4 7,9 3х 1,5 мм2 (L,N,PE) 1P C10A 6,2 1
E0.4-125 1~220В 0,4 2,6 3х 1,5 мм2 (L,N,PE) 1P C 6A 6,3 1
E0.9-125 1~220В 0,9 5,3 3х 1,5 мм2 (L,N,PE) 1P C 6A 6,3 1
E1.4-125 1~220В 1,4 7,9 3х 1,5 мм2 (L,N,PE) 1P C10A 6,3 1
E1.9-125 1~220В 1,9 10,5 3х 2,5 мм2 (L,N,PE) 1P C16A 6,3 1
E0.7-160 1~220В 0,7 5,3 3х 1,5 мм2 (L,N,PE) 1P C 6A 6,3 1
E1.2-160 1~220В 1,2 7,9 3х 1,5 мм2 (L,N,PE) 1P C10A 6,3 1
E1.9-160 1~220В 1,9 10,5 3х 2,5 мм2 (L,N,PE) 1P C16A 6,3 1
E3.8-160 1~220В 3,8 21,0 3х 4 мм2 (L,N,PE) 1P C25A 6,5 1
E0.9-200 1~220В 0,9 5,3 3х 1,5 мм2 (L,N,PE) 1P C 6A 7,5 1
E2.5-200 1~220В 2,5 15,8 3х 2,5 мм2 (L,N,PE) 1P C16A 7,6 1
E3.8-200 1~220В 3,8 21,0 3х 4 мм2 (L,N,PE) 1P C25A 7,6 1
E1.9-250 1~220В 1,9 10,5 3х 2,5 мм2 (L,N,PE) 1P C16A 9,2 1
E3.8-250 1~220В 3,8 21,0 3х 4 мм2 (L,N,PE) 1P C25A 9,4 1
E5.5-250 3~380В 5,5 10,5 5х 2,5 мм2 (L1,L2,L3,N,PE) 3P C16A 9,8 2
E7.5-250 3~380В 7,5 15,8 5х 2,5 мм2 (L1,L2,L3,N,PE) 3P C16A 9,8 2
E3.8-315 1~220В 3,8 21,0 3х 4 мм2 (L,N,PE) 1P C25A 10,7 1
E5.6-315 3~380В 5,6 10,5 5х 2,5 мм2 (L1,L2,L3,N,PE) 3P C16A 11,1 2
E7.5-315 3~380В 7,5 15,8 5х 2,5 мм2 (L1,L2,L3,N,PE) 3P C16A 11,1 2
E9.2-315 3~380В 9,2 21,0 5х 4 мм2 (L1,L2,L3,N,PE) 3P C25A 11,5 2
E11.3-315 3~380В 11,3 21,0 5х 4 мм2 (L1,L2,L3,N,PE) 3P C25A 11,5 2

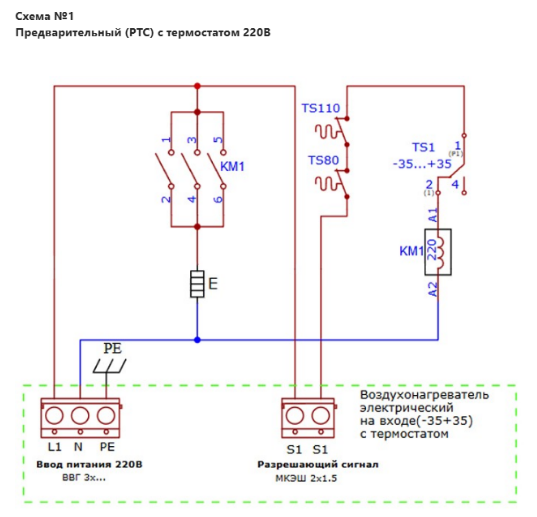

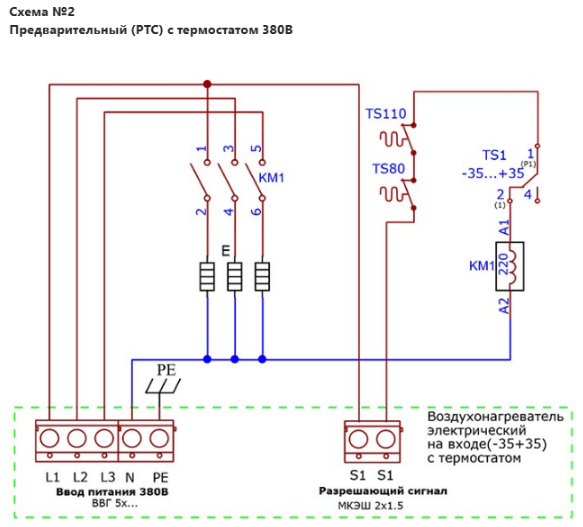

Электрические схемы подключения
