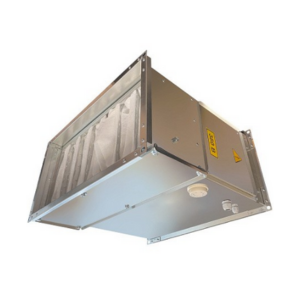

Воздухонагреватель электрический прямоугольный предварительный E (PTC)
Воздухонагреватель электрический прямоугольный E (PTC) предназначен для предварительного нагрева воздуха перед рекуператорами или водяными нагревателями.
Данное оборудование обеспечивает безопасное и эффективное повышение температуры приточного воздуха, улучшая работу системы вентиляции и повышая общий уровень комфорта в помещении.
Корпус нагревателя выполнен из оцинкованного стального листа, что гарантирует долговечность и надежность эксплуатации.
Принцип работы и безопасность
В качестве нагревательного элемента используется ТЭН на технологии PTC, который автоматически поддерживает безопасную температуру воздуха и предотвращает перегрев.
Соединительная коробка оснащена винтовыми клеммами для удобного подключения электропитания. Класс защиты крышки — IP40.
Особенности конструкции
- Фильтр с классом очистки G4 защищает нагревательные элементы от попадания пыли и загрязнений
- Регулируемый интегрированный термостат с чувствительным термобаллоном контролирует температуру входящего воздуха
- Подача питания на нагревательный элемент осуществляется автоматически при снижении температуры воздуха ниже установленного значения
- Прочный корпус из оцинкованной стали обеспечивает долговечность и стабильную работу оборудования
Воздухонагреватель E (PTC) прямоугольной формы идеально подходит для установки в системах вентиляции с ограниченным пространством и обеспечивает эффективный предварительный нагрев воздуха для дальнейшего распределения по помещению.

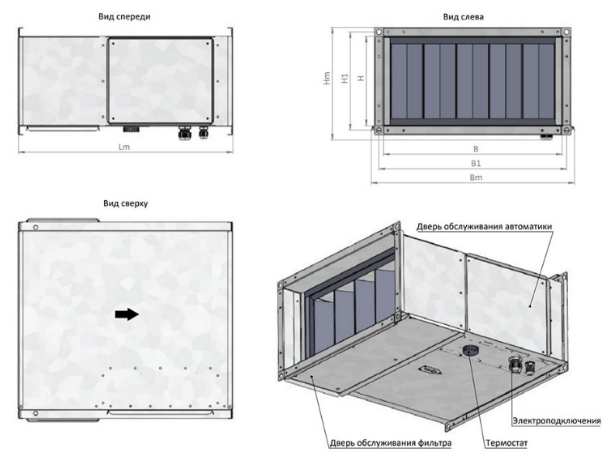

Габаритные размеры E (PTC)
| Модель | B | H | B1 | H1 | Lm | Bm | Hm |
| E... - 4020 | 400 | 200 | 420 | 220 | 480 | 535 | 270 |
| E... - 5025 | 500 | 250 | 520 | 270 | 480 | 635 | 320 |
| E... - 5030 | 500 | 300 | 520 | 320 | 480 | 635 | 370 |
| E... - 6030 | 600 | 300 | 620 | 320 | 480 | 735 | 370 |
| E... - 6035 | 600 | 350 | 620 | 370 | 480 | 735 | 420 |
| E... - 7040 | 700 | 400 | 730 | 430 | 480 | 845 | 480 |
| E... - 8050 | 800 | 500 | 830 | 530 | 480 | 945 | 580 |
| E... -10050 | 1000 | 500 | 1030 | 530 | 480 | 1145 | 580 |
Технические характеристики E (PTC)
| Модель | Напряжение, В | Мощность электрическая, кВт | Ток, А | Сечение (рекомендуемое) | Автомат (рекомендуемый) | Масса, кг | Схема подключения № | Количество ступеней |
| E3.5-4020 | 1~220В | 3,5 | 21,0 | 3х 4 мм2 (L,N,PE) | 1P C25A | 8,1 | 1 | 1 |
| E7-4020 | 3~380В | 7 | 15,8 | 5х 2,5 мм2 (L1,L2,L3,N,PE) | 3P C16A | 8,4 | 1 | 2 |
| E3.5-5025 | 1~220В | 3,5 | 21,0 | 3х 4 мм2 (L,N,PE) | 1P C25A | 9,7 | 1 | 1 |
| E7-5025 | 3~380В | 7 | 15,8 | 5х 2,5 мм2 (L1,L2,L3,N,PE) | 3P C16A | 10,0 | 1 | 1 |
| E3.5-5030 | 1~220В | 3,5 | 21,0 | 3х 4 мм2 (L,N,PE) | 1P C25A | 10,5 | 1 | 1 |
| E7-5030 | 3~380В | 7 | 15,8 | 5х 2,5 мм2 (L1,L2,L3,N,PE) | 3P C16A | 10,9 | 2 | 1 |
| E11-5030 | 3~380В | 11 | 21,0 | 5х 4 мм2 (L1,L2,L3,N,PE) | 3P C25A | 11,2 | 2 | 1 |
| E7-6030 | 3~380В | 7 | 21,0 | 5х 4 мм2 (L1,L2,L3,N,PE) | 3P C25A | 11,7 | 2 | 1 |
| E15-6030 | 3~380В | 15 | 31,5 | 5х 6 мм2 (L1,L2,L3,N,PE) | 3P C32A | 12,5 | 2 | 1 |
| E7-6035 | 3~380В | 7 | 21,0 | 5х 4 мм2 (L1,L2,L3,N,PE) | 3P C25A | 12,6 | 2 | 1 |
| E15-6035 | 3~380В | 15 | 31,5 | 5х 6 мм2 (L1,L2,L3,N,PE) | 3P C32A | 13,4 | 2 | 1 |
| E7-7040 | 3~380В | 7 | 21,0 | 5х 4 мм2 (L1,L2,L3,N,PE) | 3P C25A | 14,4 | 2 | 1 |
| E15-7040 | 3~380В | 15 | 31,5 | 5х 6 мм2 (L1,L2,L3,N,PE) | 3P C32A | 15,2 | 2 | 1 |
| E22-7040 | 3~380В | 22 | 42,0 | 5х16 мм2 (L1,L2,L3,N,PE) | 3P C50A | 15,9 | 3 | 2 |
| E15-8050 | 3~380В | 15 | 31,5 | 5х 6 мм2 (L1,L2,L3,N,PE) | 3P C32A | 18,0 | 2 | 1 |
| E22-8050 | 3~380В | 22 | 42,0 | 5х16 мм2 (L1,L2,L3,N,PE) | 3P C50A | 18,8 | 3 | 2 |
| E30-8050 | 3~380В | 30 | 63,0 | 5х16 мм2 (L1,L2,L3,N,PE) | 3P C63A | 19,5 | 3 | 2 |
| E15-10050 | 3~380В | 15 | 31,5 | 5х 6 мм2 (L1,L2,L3,N,PE) | 3P C32A | 20,0 | 2 | 1 |
| E22-10050 | 3~380В | 22 | 42,0 | 5х16 мм2 (L1,L2,L3,N,PE) | 3P C50A | 20,8 | 3 | 2 |
| E30-10050 | 3~380В | 30 | 63,0 | 5х16м мм2 (L1,L2,L3,N,PE) | 3P C63A | 21,5 | 3 | 2 |

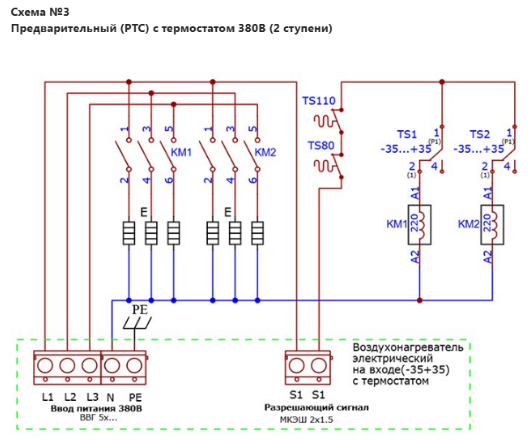

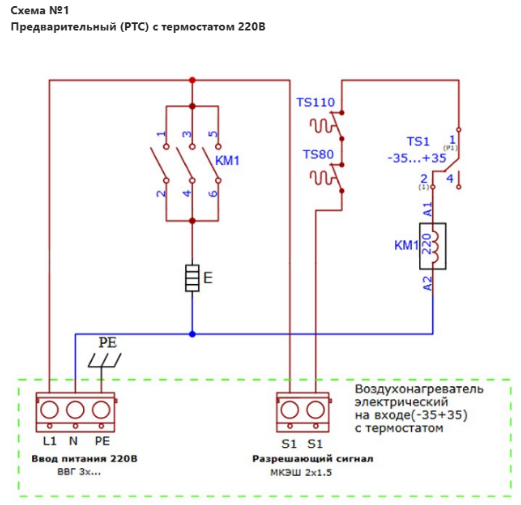

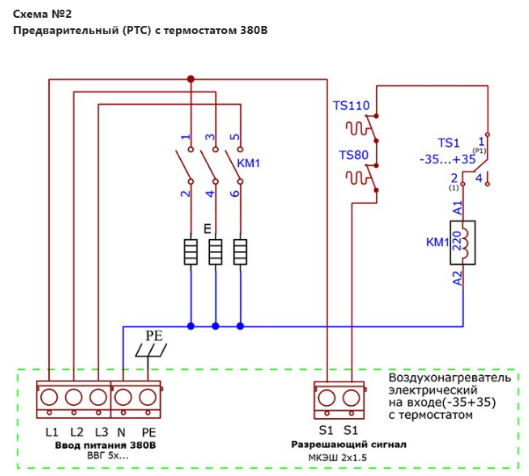

Электрические схемы подключения
