Воздухонагреватель газовый серия SA1 R

Заказать
Заказать

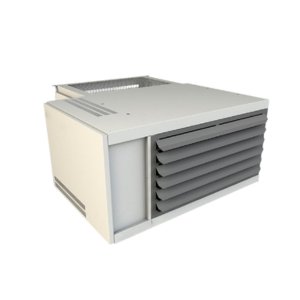

Воздухонагреватель серии SA1 R оснащен радиальным вентилятором и поставляется со шкафом для смешивания воздуха

Устройство предназначено для подключения к системе воздуховодов и распределения нагретого воздуха по помещению. Монтаж осуществляется внутри помещений.

Эффективность

  • Сезонная эффективность составляет 72,82%.
  • Модульная конструкция горелки обеспечивает надежную работу и долговечность.
  • Высокоэффективный центробежный вентилятор из алюминия отличается долгим сроком службы.
  • Теплообменник выполнен из алюминизированной стали и обеспечивает высокую производительность.

Комфорт и управление

  • Регулируемые вертикальные ламели позволяют равномерно распределять воздух.
  • Обеспечивается оптимальное распределение тепла по помещению.
  • Возможен забор наружного воздуха для улучшения вентиляции.
  • Простое и экономичное регулирование работы устройства.
  • Рециркуляция предотвращает чрезмерное расслоение воздуха.

Дополнительные преимущества

  • Рама для воздуховода или решетка подачи воздуха (опционально).
  • Надежный центробежный вентилятор.
  • Используется проверенная технология нагрева горячего воздуха.

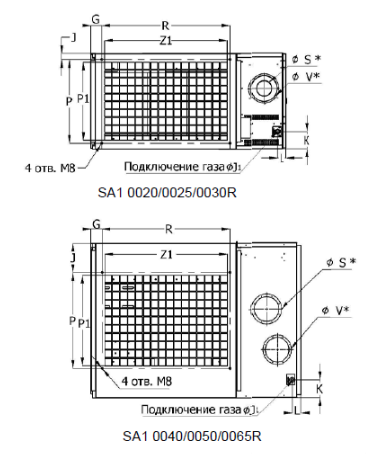

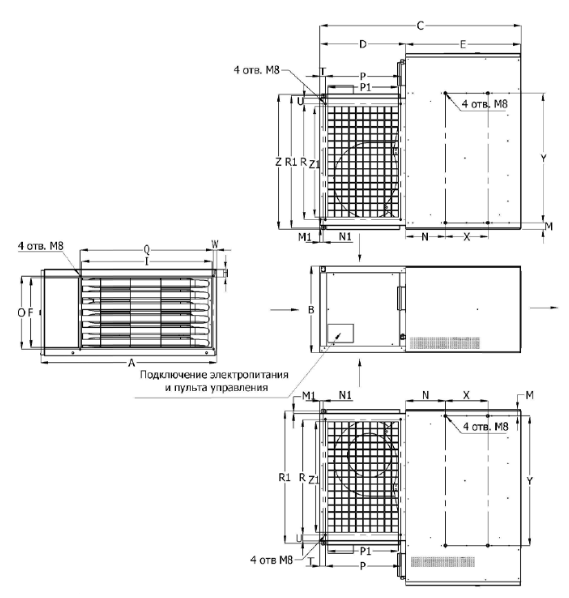

Габаритные размеры SA1 R




Модель воздухонагревателя 0020R 0020RN 0025R 0025RN 0030R 0030RN 0040R 0040RN 0050R 0050RN 0065R 0065RN 0085R 0085RN
A 1040 1040 1040 1040 1040 1120 1120
A* 1085 1085 1085 1085 1085 1165 1165
B 460 460 510 570 700 825 1120
B* 478 478 528 588 718 843 1138
C 1157 1157 1157 1257 1257 1257 1437
C* 1202 1202 1202 1302 1302 1302 1482
D 480 480 480 580 580 580 760
E 677 677 677 677 677 677 677
F 360 360 410 470 600 720 1020
I 765 765 765 765 765 765 765
O 380 380 430 490 620 740 1040
Q 785 785 785 785 785 785 785
H 40 40 40 40 40 40 40
W 18 18 18 18 18 18 18
Z1 652 652 652 652 652 652 945
P1 380 380 380 480 480 480 584
P 410 410 410 510 510 510 615
R 680 680 680 680 680 680 975
G 59,8 59,8 59,5 59,5 59,5 59,5 72,5
J 25 25 49,7 29,7 93,2 156,7 73
M 39 39 39 39 39 39 39
N 233 233 233 233 233 233 233
X 250 250 250 250 250 250 250
Y 765 765 765 765 765 765 765
Z 799 799 799 799 799 799 799



Модель воздухонагревателя 0020R 0020RN 0025R 0025RN 0030R 0030RN 0040R 0040RN 0050R 0050RN 0065R 0065RN 0085R 0085RN
U 59,5 59,5 59,5 59,5 59,5 59,5 72,5
T 35 35 35 35 35 35 92,5
R1 779,4 779,4 779,4 779,4 779,4 779,4 779,5
N1 18,5 18,5 18,5 18,5 18,5 18,5 18,5
M1 14 14 14 14 14 14 14
K 102 102 92 74,7 74,7 74,7 95,7
L 51 51 50 50 50 129,8 128
Ø S (отвод дымовых газов) 80 80 80 100 130 130 130
Ø V (подача воздуха) 125 125 125 100 130 130 130
Ø подвода газа 1/2" 1/2" 1/2" 1/2" 1/2" 3/4" 3/4"

Технические характеристики SA1 R

Модель воздухонагревателя 0020R-0020RN 0025R-0025RN 0030R-0030RN 0040R-0040RN 0050R-0050RN 0065R-0065RN 0085R-0085RN
Тепловая мощность*, кВт 21 28 35 45 55 71 92
Полезная мощность, кВт 19,5 25,5 31,5 40,5 50,0 64,4 84,0
КПД, % 91
Установленная механическая мощность двигателя вентилятора, Вт 1х250 1х450 1х450 1х750 1х750 1х1500 2х750 (1500)
Типоразмер вентилятора 1х9/9 1х10/10 1х10/10 1х12/12 1х12/9 1х12/12 2х12/12
Количество вентиляторов, шт. 1 2
Номинальный расход воздуха, м³/ч, при 20 °C 1700 2050 2800 3900 4400 5400 7800
Свободное давление на выходе воздухонагревателя (при условии, что все всасывающие окна открыты, расход воздуха номинальный), Па 120 110 168 175 115 220 175
Подогрев воздуха (при номинальном расходе воздуха)**, ∆T, °C 34 37 33 31 34 35 32
Допускаемый диапазон расхода воздуха (соответствует ∆T=30...50 °C), м³/ч 1160-1940 1520-2530 1880-3130 2415-4020 2990-4970 3840-6400 5000-8300
Подогрев воздуха допускаемый****, ∆T, °C 30...50
Скорость подключения вентилятора низкая (low) низкая (low) средняя (medium) высокая (high) высокая (high) 900 об/мин высокая (high)
Номинальный ток воздухонагревателя, А 3,5 5,0 5,0 7,0 7,0 5,5 12,5
Расход газа* при 15 °C:
природного по ГОСТ 5542, м³/ч 2,22 2,96 3,70 4,76 5,82 7,40 10,00
сжиженного по ГОСТ 20448, кг/ч 1,64 2,18 2,73 3,51 4,30 5,46 7,40
Давление газа, мбар:
природного по ГОСТ 5542 20...50
сжиженного по ГОСТ 20448 37...50



Модель воздухонагревателя 0020R-0020RN 0025R-0025RN 0030R-0030RN 0040R-0040RN 0050R-0050RN 0065R-0065RN 0085R-0085RN
Частота тока, Гц 50
Напряжение питания, В ~ 220 ~ 380 ~ 220
Потребляемая электрическая мощность SA1 R, Вт 410 680 720 1120 1120 2120 2150
Номинальный ток опции «Зимний пакет» для SA1 RN, А 1,82
Потребляемая электрическая мощность опции «Зимний пакет» для SA1 RN, Вт 400
Вес R (нетто), кг 99 117 125 140 165 180 260
Вес RN (нетто), кг 114 132 140 165 180 195 275
Уровень звукового давления на расстоянии 5 м, дБ(А) 43,5 47,4 46,6 56,1 56,4 54,5 53,3
Степень защиты:
электрооборудования*** IP42 – IP43 – IP44
Электродвигателя вентилятора IP20
Температура эксплуатации SA1 R, °C 0…50
Температура эксплуатации SA1 RN, °C -40…+50
Техническая документация на воздухонагреватели SA1 A/R/DT
