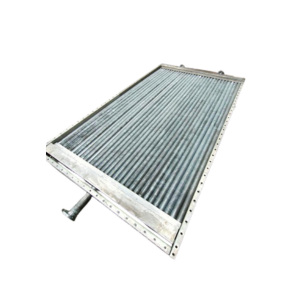

Воздухонагреватель ВНП-2-2207_2021

Воздухонагреватель модели ВНП-2-2207_2021 предназначен для нагрева воздуха, содержащего химически активные вещества в пределах, указанных в ГОСТ 12.1.005-88, с содержанием пыли не более 0,5 мг/м³ и без липких и волокнистых материалов. Он применяется в системах вентиляции, воздушного отопления и кондиционирования.

В качестве теплоносителя используется сухой насыщенный или перегретый пар.

Воздухонагреватель предназначен для работы в системах отопления, вентиляции и кондиционирования, где температура теплоносителя не превышает 180ºС, а давление – не более 1,6 МПа. Теплоотдающие элементы изготовлены из нержавеющей стали по ГОСТ 9941 и алюминиевого спирального оребрения.

Данный воздухонагреватель предназначен для эксплуатации в районах с умеренным и холодным климатом, соответствующих категории размещения 3 по ГОСТ 15150-69.

Конструкция и принцип работы

Воздухонагреватель состоит из теплоотдающих элементов, трубных решеток, крышек с патрубками для подачи и отвода теплоносителя, а также боковых щитков.

Размеры соединительных отверстий составляют 12×16 мм, а шаг их расположения – 125 мм, что позволяет установить воздухонагреватель по высоте или длине агрегата.

Теплоотдающий элемент выполнен из нержавеющей стали диаметром ø25×2 мм и алюминиевого спирального оребрения с наружным диаметром 50 мм и шагом между ребрами 3,0 мм.

Воздухонагреватель имеет одноходовое исполнение. Для обеспечения подвижности нижней решетки необходимо удалить пластины с нижней стороны.

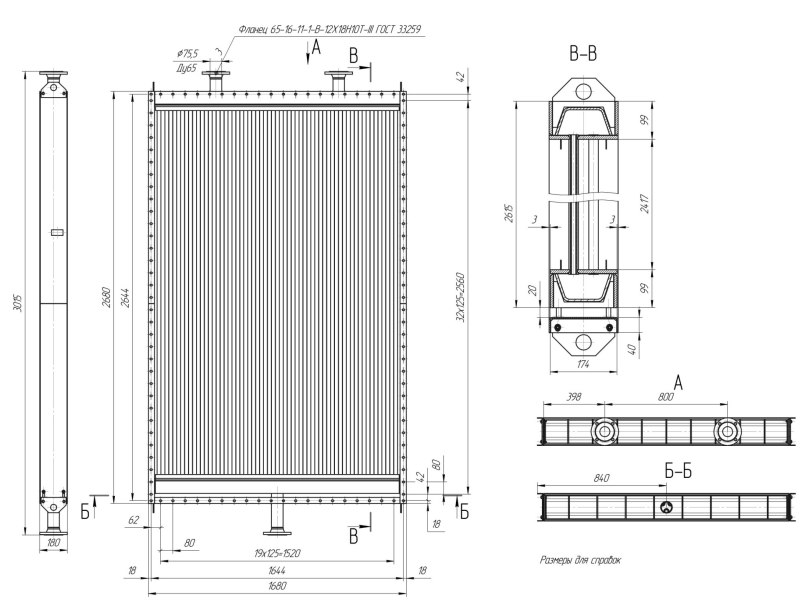

Габаритные размеры ВНП-2-2207_2021

Технические характеристики ВНП-2-2207_2021
