Воздухонагреватель ВНП113ФС

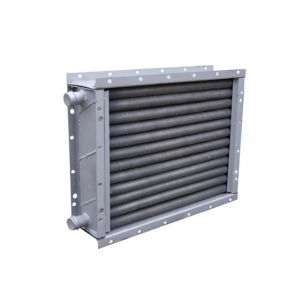

Воздухонагреватель ВНП113ФС предназначен для нагрева (охлаждения) воздуха в системах отопления, вентиляции и кондиционирования воздуха в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69.
Греющий теплоноситель - сухой насыщенный (перегретый) водяной пар по СНиП2.04.07-86 температурой не более 190 °С и давлением не более 1,2 МПа.
Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов. Трубный пучек - шахматный, из биметаллических теплоотдающих элементов, выполненных на несущей стальной электросварной трубе ø 16 х 2,0 мм со спирально-накатным алюминиевым оребрением.
Воздухонагреватели по внутреннему греющему теплоносителю изготавливаются в одноходовом исполнении.

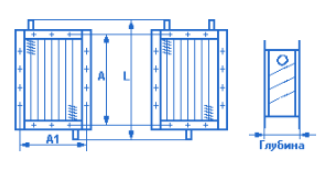

Габаритные размеры ВНП113ФС
Технические характеристики ВНП113ФС
| Характеристики | ВНП113 ФС-302 | ВНП113 ФС-303 | ВНП113 ФС-304 | ВНП113 ФС-305 | ВНП113 ФС-306 |
| Площадь поверхности нагрева, м2 | 9,1 | 12,7 | 16,2 | 20,8 | 25,3 |
| Площадь фронтального сечения, м2 | 0,189 | 0,255 | 0,324 | 0,416 | 0,504 |
| Площадь сечения (среднее значение) для прохода теплоносителя, м2 | 0,00260 | 0,00362 | 0,00463 | ||
| Масса, кг, не более | 30 | 35 | 40 | 55 | 60 |
| Габаритные и присоединительные размеры, мм | |||||
| А | 600 | 750 | 900 | ||
| A1 | 390 | 510 | 640 | ||
| A2, расстояние от центра патрубка до края воздухонагревателя | 82 | ||||
| L | 694 | 844 | 994 | ||
| По краям воздухонагревателя | А + 24 х А1 + 24 | ||||
| По проему для прохода воздуха | А - 48 х А1 - 48 | ||||
| Глубина | 200 | ||||
| Ду патрубка | 50 | ||||
| Характеристики | ВНП113 ФС-307 | ВНП113 ФС-308 | ВНП113 ФС-309 | ВНП113 ФС-310 | ВНП113 ФС-311 |
| Площадь поверхности нагрева, м2 | 30,9 | 36,4 | 42,9 | 49,4 | 57,0 |
| Площадь фронтального сечения, м2 | 0,607 | 0,713 | 0,834 | 0,958 | 1,108 |
| Площадь сечения (среднее значение) для прохода теплоносителя, м2 | 0,00565 | 0,00667 | 0,00769 | ||
| Масса, кг, не более | 66 | 75 | 90 | 100 | 115 |
| Габаритные и присоединительные размеры, мм | |||||
| А | 900 | 1050 | 1200 | ||
| A1 | 760 | 880 | 1010 | ||
| A2, расстояние от центра патрубка до края воздухонагревателя | 82 | 97 | |||
| L | 994 | 1144 | 1294 | ||
| По краям воздухонагревателя | А + 24 х А1 + 24 | ||||
| По проему для прохода воздуха | А - 48 х А1 - 48 | ||||
| Глубина | 200 | ||||
| Ду патрубка | 50 | 65 | |||
| Характеристики | ВНП113 ФБ-402 | ВНП113 ФБ-403 | ВНП113 ФБ-404 | ВНП113 ФБ-405 | ВНП113 ФБ-406 |
| Площадь поверхности нагрева, м2 | 11,9 | 16,6 | 21,3 | 27,4 | 33,3 |
| Площадь фронтального сечения, м2 | 0,189 | 0,255 | 0,324 | 0,416 | 0,504 |
| Площадь сечения (среднее значение) для прохода теплоносителя, м2 | 0,00339 | 0,00475 | 0,00610 | ||
| Масса, кг, не более | 35 | 45 | 55 | 65 | 75 |
| Габаритные и присоединительные размеры, мм | |||||
| А | 600 | 750 | 900 | ||
| A1 | 390 | 510 | 640 | ||
| A2, расстояние от центра патрубка до края воздухонагревателя | 82 | ||||
| L | 694 | 844 | 994 | ||
| По краям воздухонагревателя | А + 24 х А1 + 24 | ||||
| По проему для прохода воздуха | А - 48 х А1 - 48 | ||||
| Глубина | 240 | ||||
| Ду патрубка | 50 | ||||
| Характеристики | ВНП113 ФБ-407 | ВНП113 ФБ-408 | ВНП113 ФБ-409 | ВНП113 ФБ-410 | ВНП113 ФБ-411 |
| Площадь поверхности нагрева, м2 | 40,7 | 48,0 | 56,7 | 65,3 | 75,4 |
| Площадь фронтального сечения, м2 | 0,607 | 0,713 | 0,834 | 0,958 | 1,108 |
| Площадь сечения (среднее значение) для прохода теплоносителя, м2 | 0,00746 | 0,00882 | 0,0102 | ||
| Масса, кг, не более | 85 | 96 | 115 | 126 | 145 |
| Габаритные и присоединительные размеры, мм | |||||
| А | 900 | 1050 | 1200 | ||
| A1 | 760 | 880 | 1010 | ||
| A2, расстояние от центра патрубка до края воздухонагревателя | 82 | 97 | |||
| L | 994 | 1144 | 1294 | ||
| По краям воздухонагревателя | А + 24 х А1 + 24 | ||||
| По проему для прохода воздуха | А - 48 х А1 - 48 | ||||
| Глубина | 240 | ||||
| Ду патрубка | 50 | 65 | |||
