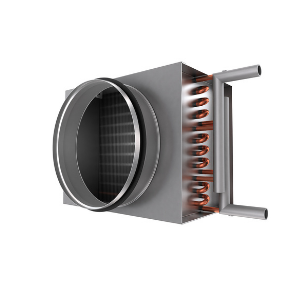

Воздухонагреватель водяной канальный круглый NKW
Воздухонагреватель водяной канальный круглый NKW используется для нагрева приточного воздуха в системах приточной вентиляции с круглым сечением воздуховодов.
Может монтироваться в любом положении, обеспечивающем отвод воздуха из водяного контура.
Особенности воздухонагревателя водяного канального круглого NKW
- Поверхность темплообменника представляет собой медные трубки диаметром 9,52 мм с напрессованным на них алюминиевым оребрением;
- Корпус водяного воздухонагревателя изготавливается из оцинкованной стали;
- Нагреватели имеют два ряда трубок (двухрядные);
- Максимальная температура теплоносителя 170°С;
- Максимальное давление теплоносителя 1,5 МПа;
- Теплоноситель – вода или антифриз.

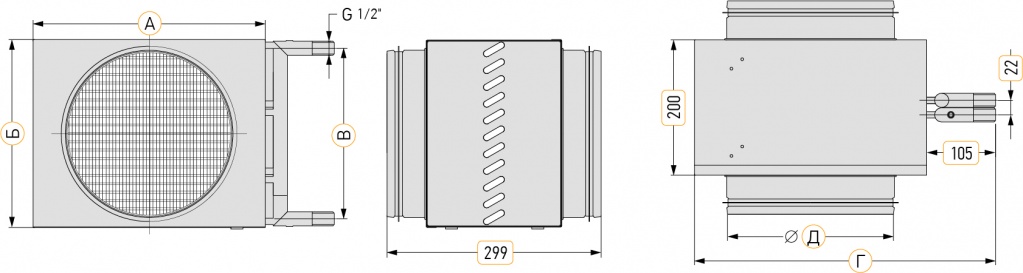

Габаритные размеры воздухонагревателя водяного канального круглого NKW
| Модель | Размеры, мм | Масса, кг | ||||
| А | Б | В | Г | Д | ||
| NKW 160/2 | 270 | 203 | 163 | 375 | 160 | 3,2 |
| NKW 200/2 | 295 | 226 | 186 | 400 | 200 | 3,8 |
| NKW 250/2 | 345 | 276 | 236 | 450 | 250 | 4,6 |
| NKW 315/2 | 420 | 353 | 313 | 525 | 315 | 6,2 |
Технические характеристики воздухонагревателя водяного канального круглого NKW
| Модель | Расход воздуха, м3/ч | Расход воды, м3/ч | Гидравлическое сопротивление, кПа | Мощность, кВт | Температура воздуха на выходе, °С |
| NKW 160/2 | 350 | 0,3 | 2,8 | 6,93 | 20 |
| NKW 200/2 | 530 | 0,44 | 6,17 | 10 | 18 |
| NKW 250/2 | 850 | 0,7 | 18,29 | 16 | 18 |
| NKW 315/2 | 1330 | 1,11 | 21,1 | 25,17 | 18 |

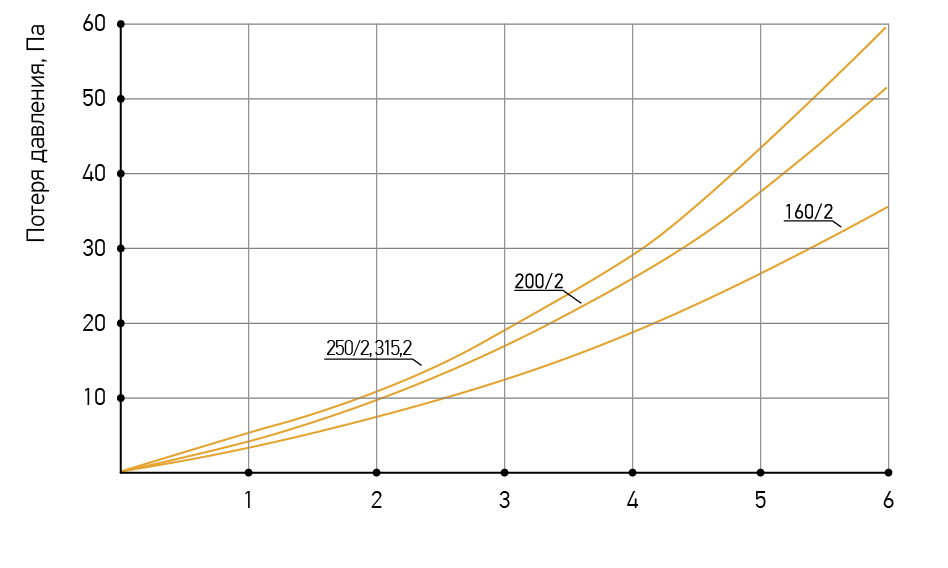

Аэродинамические характеристики воздухонагревателя водяного канального круглого NKW
