Воздухонагреватели ВНВ/ВНП

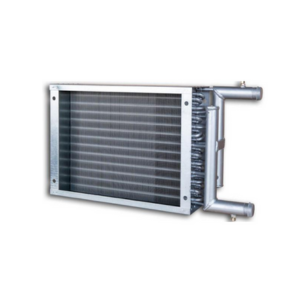

Воздухонагреватель ВНВ с биметаллическими теплообменными элементами, состоящими из спирального алюминиевого оребрения, предназначен для нагрева воздуха в системах вентиляции, отопления и кондиционирования. Он подходит для воздуха с допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, запыленностью до 0,5 мг/м³, при этом воздух не должен содержать липкие вещества и волокнистые материалы.

Данный воздухонагреватель предназначен для эксплуатации в условиях холодного климата (ХЛ) с температурой наружного воздуха не ниже -45 °С и применяется для нагрева воздуха в системах кондиционирования, вентиляции и отопления, а также для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности.

Паровой воздухонагреватель используется в системах отопления, вентиляции и кондиционирования с температурой теплоносителя до 0,3 МПа. Теплообменные элементы изготовлены из стальной трубы по ГОСТ 10704 и алюминиевого накатного оребрения.

Для технологических нужд с температурой теплоносителя от 130 до 180 °С и давлением от 0,3 до 1,2 МПа, теплообменные элементы выполняются из стальной трубы по ГОСТ 8734 и алюминиевого накатного оребрения.

Конструкция и принцип работы

Воздухонагреватель состоит из теплообменных элементов, трубных решеток, крышек и съемных боковых щитков. Присоединительные отверстия имеют размеры 12х16 мм, с шагом расположения 125 мм, что позволяет устанавливать агрегаты по высоте или длине.

Теплообменный элемент выполнен из стальной трубы диаметром 22х1,5 мм и алюминиевого оребрения с наружным диаметром 41 мм и шагом между ребрами 3 мм. Воздухонагреватель имеет многоходовую конструкцию, с движением теплоносителя, обеспечиваемым перегородками в крышке.

ВНИМАНИЕ: категорически запрещается устранять утечки теплоносителя, находящегося под давлением, подтягиванием соответствующих крепежных деталей.

Основные показатели назначения калориферов приведены в таблице для стандартного режима работы при следующих параметрах:

водяной (ВНВ):

• температура воздуха на входе — минус 20°С;
• температура воды на входе — 150°С;
• температура воды на выходе — 70°С.

паровой (ВНП):

• давление пара на входе - 0,1 МПа;
• температура пара на входе - 100 °С;
• температура воздуха на входе - минус 20 °С;
• массовая скорость в набегающем потоке - 3,6 кг/м2*с.

Технические характеристики ВНВ/ВНП
