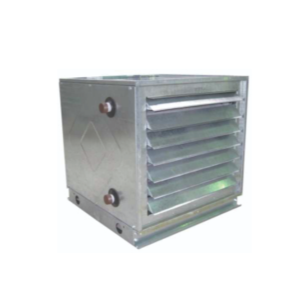

Агрегаты отопительные с теплоносителем вода типа АО 30-110 кВт
Отопительные агрегаты серии АО с диапазоном мощности от 30 до 110 кВт предназначены для обогрева помещений с большой площадью и объёмом — производственных цехов, складов, спортивных объектов и других крупных пространств.
В качестве теплоносителя используется горячая вода, поступающая из водяной отопительной системы. Оборудование отличается высокой надёжностью, отличной теплоотдачей и простотой эксплуатации.
Назначение и принцип действия
Агрегаты АО входят в состав систем воздушного отопления. Воздух прогревается при прохождении через теплообменник, внутри которого циркулирует горячая вода. Встроенный вентилятор подаёт холодный воздух, который при прохождении через нагретый теплообменник становится тёплым и подаётся обратно в помещение. Это позволяет быстро и равномерно прогреть большой объём воздуха.
Преимущества агрегатов АО 30–110 кВт
- Быстрый и эффективный обогрев больших площадей
- Совместимость с различными источниками горячей воды: котлы, ТЭЦ, централизованные сети
- Простая установка и удобное техническое обслуживание
- Надёжная конструкция с защитой от перегрева и давления
- Возможность регулировки тепловой мощности и направления потока (при наличии жалюзи и автоматики)
- Долгий срок службы, устойчивость к условиям промышленной эксплуатации
Отопительные агрегаты типа АО широко применяются в системах воздушного отопления производственных цехов, складов, автомоек, мастерских, ангаров, теплиц, выставочных и торговых помещений. Такое оборудование обеспечивает экономичный и эффективный обогрев при минимальных затратах на монтаж и обслуживание.
Модельный ряд включает модификации с различными показателями тепловой мощности, параметрами теплообменников и типами вентиляторов. Мощность агрегатов варьируется от 30 до 110 кВт. Возможен монтаж на стену или установку с использованием монтажных кронштейнов. В зависимости от модели используются однофазные или трёхфазные вентиляторы.
Технические характеристики АО 30–110 кВт
| Обозначение | Производительность по воздуху, м³/ч | Тепловая мощность, кВт, при ºС | Температура на выходе из агрегата, при t=±+5°C | Площадь поверхности нагрева, м² | Калорифер | Вентилятор ВО 6-300, кВт/об/мин | ||||
| 130-70 | 105-70 | 95-70 | 130-70 | 105-70 | 95-70 | |||||
| AO2–2,8 - 30 | 2800 | 30,7 | 28,4 | 27,9 | 37,7 | 35,3 | 34,7 | 10,68 | КСК 3-6 | №4 0,25/1500 |
| AO2 –2,8 - 35 | 2800 | 36,4 | 33,5 | 32,7 | 43,8 | 40,7 | 39,8 | 14,05 | КСК 4-6 | №4 0,25/1500 |
| AO2 –3,2 - 40 | 3200 | 38 | 35,1 | 34,4 | 40,5 | 37,8 | 37,1 | 13,41 | КСК 3-7 | №4 0,37/1500 |
| AO2 –3,2 - 45 | 3200 | 44,6 | 40,9 | 40 | 46,6 | 43,2 | 42,3 | 17,63 | КСК 4-7 | №4 0,37/1500 |
| AO2 –5 - 60 | 5200 | 59,6 | 55,1 | 54,1 | 39,2 | 36,6 | 36 | 18,6 | КСК 3 №7/6 | №5 0,37/1500 |
| AO2 –5 - 70 | 5200 | 73,3 | 67,4 | 65,7 | 47,1 | 43,7 | 42,7 | 24,5 | КСК 4 №7/6 | №5 0,37/1500 |
| AO2 –10 - 90 | 8500 | 92,3 | 85,5 | 83,9 | 37,4 | 35 | 34,5 | 23,58 | КСК 3 №9/6 | №6,3 0,37/1000 |
| AO2 –10 - 110 | 8500 | 111 | 102,1 | 99,7 | 44 | 40,9 | 40 | 31,08 | КСК 4 №9/6 | №6,3 0,37/1000 |

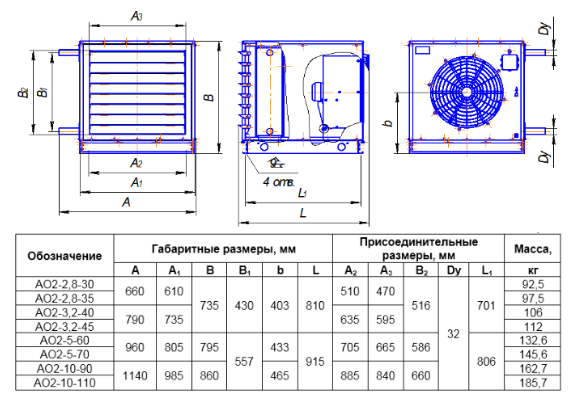

Габаритные размеры АО 30–110 кВт
