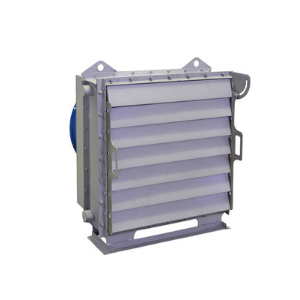

Агрегаты воздушно-отопительные АО2 и АО2-П
Воздушно-отопительные агрегаты АО-2 и и АО2-П осуществляют нагрев рециркуляционного, внешнего или смешанного воздуха для отопления зданий промышленного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий.
Типы агрегатов АО-2
- нагрев воздуха с помощью теплоты горячей или перегретой воды – водяной отопительный агрегат;
- нагрев воздуха с помощью сухого (насыщенного) пара – паровой отопительный агрегат.
Установки АО2 применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и других твердых примесей не более 0,5 мг/м3 и не имеющей в своем составе липких веществ и волокнистых материалов.
Водяные и паровые воздухонагревательные установки АО2 можно использовать в качестве основного или дополнительного источника тепла.
В помещениях, обслуживаемых центральными системами кондиционирования воздуха, АО2 могут применяться в течение всего года в качестве зональных подогревателей. Эти тепловые аппараты являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет.
Агрегат АО2 это воздушно-отопительное оборудование, предназначенное для обогрева производственных, промышленных и сельскохозяйственных помещений без постоянного присутствия людей (или без фиксированной рабочей зоны) и выступающее в качестве элемента систем вентиляции и воздушного отопления различных крупных помещений.
В холодное время года этот агрегат может работать на подогрев приточного воздуха, а летом используется как обычный вентилятор.
Агрегат осуществляет нагрев воздуха с помощью теплоты горячей или перегретой воды.
Во время работы отопительного агрегата АО2 воздух, подаваемый вентилятором, нагревается, проходя калорифер, и подается в помещение.
Варианты исполнения отопительных агрегатов АО-2

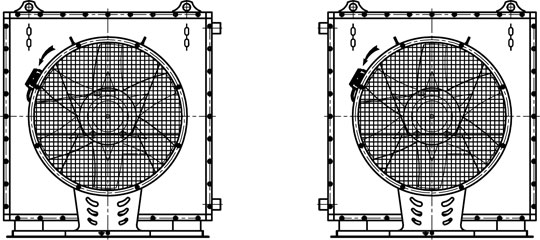

Правое и левое исполнение

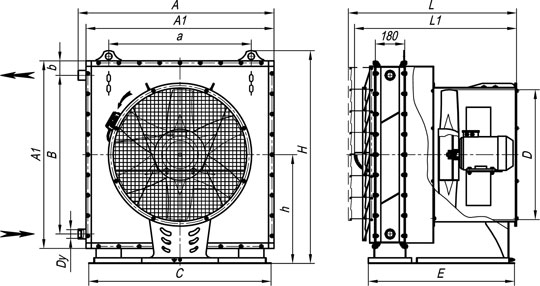

Габаритные размеры агрегатов воздушно-отопительных АО-2
на базе водяных калориферов типа КСк
№ АО2 | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
3 | 530 | 530 | 250 | 390 | 70 | 490 | 400 | 32 | 720 | 683 | 355 | 805 | 795 |
4 | 702 | 654 | 375 | 460 | 97 | 620 | 500 | 32 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | 580 | 78,5 | 745 | 500 | 32 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 740 | 82,5 | 870 | 630 | 50 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 977 | 78,5 | 1120 | 800 | 50 | 915 | 1310 | 670 | 1055 | 1015 |
* - Агрегат воздушно-отопительный водяной АО2-25 отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КСк.
Габаритные размеры агрегатов воздушно-отопительных АО-2П на базе паровых калориферов типа КПСк

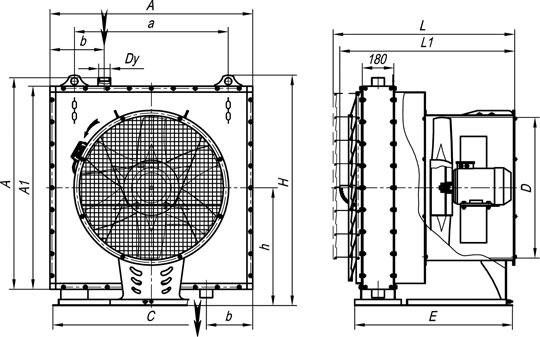

Габаритные размеры агрегатов АО-2 №3-6,3П на базе паровых калориферов

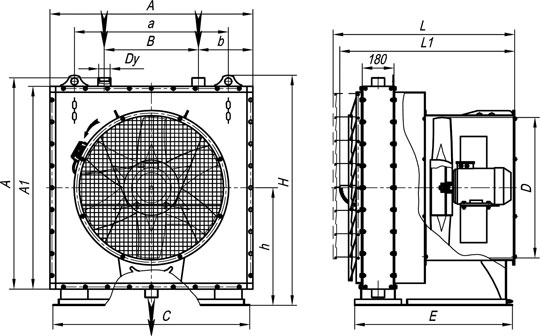

Габаритные размеры агрегатов АО-2 №10-25П на базе паровых калориферов
№ АО2-П | A | A1 | a | B | b | C | D | Dy | E | H | h | L | L1 |
3 | 580 | 530 | 250 | 390 | - | 100 | 490 | 50 | 720 | 683 | 355 | 805 | 795 |
4 | 702 | 654 | 375 | - | 100 | 620 | 500 | 50 | 770 | 810 | 420 | 855 | 835 |
6,3 | 784 | 737 | 500 | - | 100 | 745 | 500 | 50 | 770 | 892 | 460 | 870 | 835 |
10 | 952 | 905 | 625 | 410 | 248 | 870 | 630 | 65 | 790 | 1061 | 545 | 890 | 860 |
20 | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
25* | 1201 | 1154 | 875 | 535 | 310 | 1120 | 800 | 65 | 915 | 1310 | 670 | 1055 | 1015 |
* - Агрегат воздушно-отопительный паровой АО2-25П отличается от АО2-20, тем что он изготовлен на базе четырехрядного калорифера типа КП.

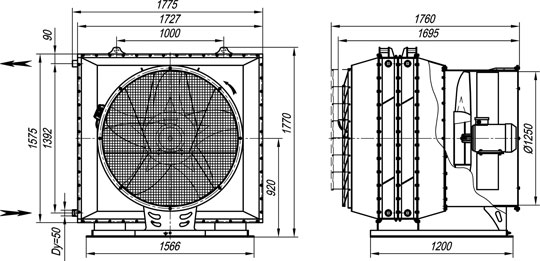

Габаритные размеры агрегата воздушно-отопительного АО 2-50 на базе двух водяных калориферов КСк 3-12

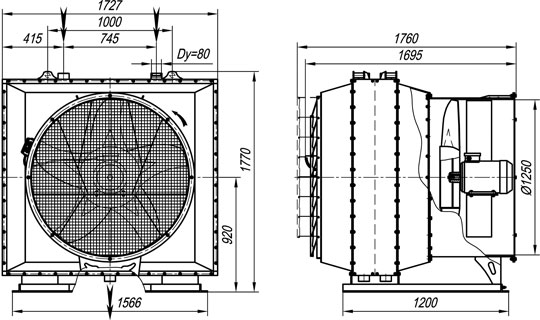

Габаритные размеры агрегата воздушно-отопительного АО 2-50П на базе двух паровых калориферов КП 3-12 (изготавливается по спецзаказу)
Технические характеристики
Параметры | АО2-3 | АО2-4 | АО2-6,3 | АО2-10 | АО2-20 | АО2-25 |
Производительность по воздуху, м³/ч | 2600 | 4000 | 6300 | 10000 | 20000 | 25000 |
Производительность по теплу, кВт | 29 | 46 | 73 | 116 | 220 | 306 |
Температура теплоносителя на входе, °С | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 | 150/70 |
Установочная мощность, кВт | 0,25/1500 | 0,37/1500 | 0,55/1500 | 0,75/1000 | 2,2/1500 | 2,2/1500 |
Сечение для прохода теплоносителя, м² | 0,00079 | 0,00102 | 0,00113 | 0,00147 | 0,00203 | 0,00249 |
Сечение патрубка, м² | 0,00101 | 0,00101 | 0,00101 | 0,00221 | 0,00221 | 0,00221 |
Диаметр патрубка, Ду | 32 | 32 | 32 | 50 | 50 | 50 |
Число ходов | 4 | 4 | 4 | 4 | 4 | 4 |
Число рядов | 3 | 3 | 3 | 3 | 3 | 4 |
Расход воды, м³/ч, при скорости воды в трубках w=0,7÷1,0 м/с | 1,9÷2,7 | 2,4÷3,45 | 2,4÷3,45 | 3,5÷5,0 | 4,9÷6,9 | 5,3÷7,5 |
Масса, кг | 70 | 95 | 120 | 160 | 255 | 280 |
