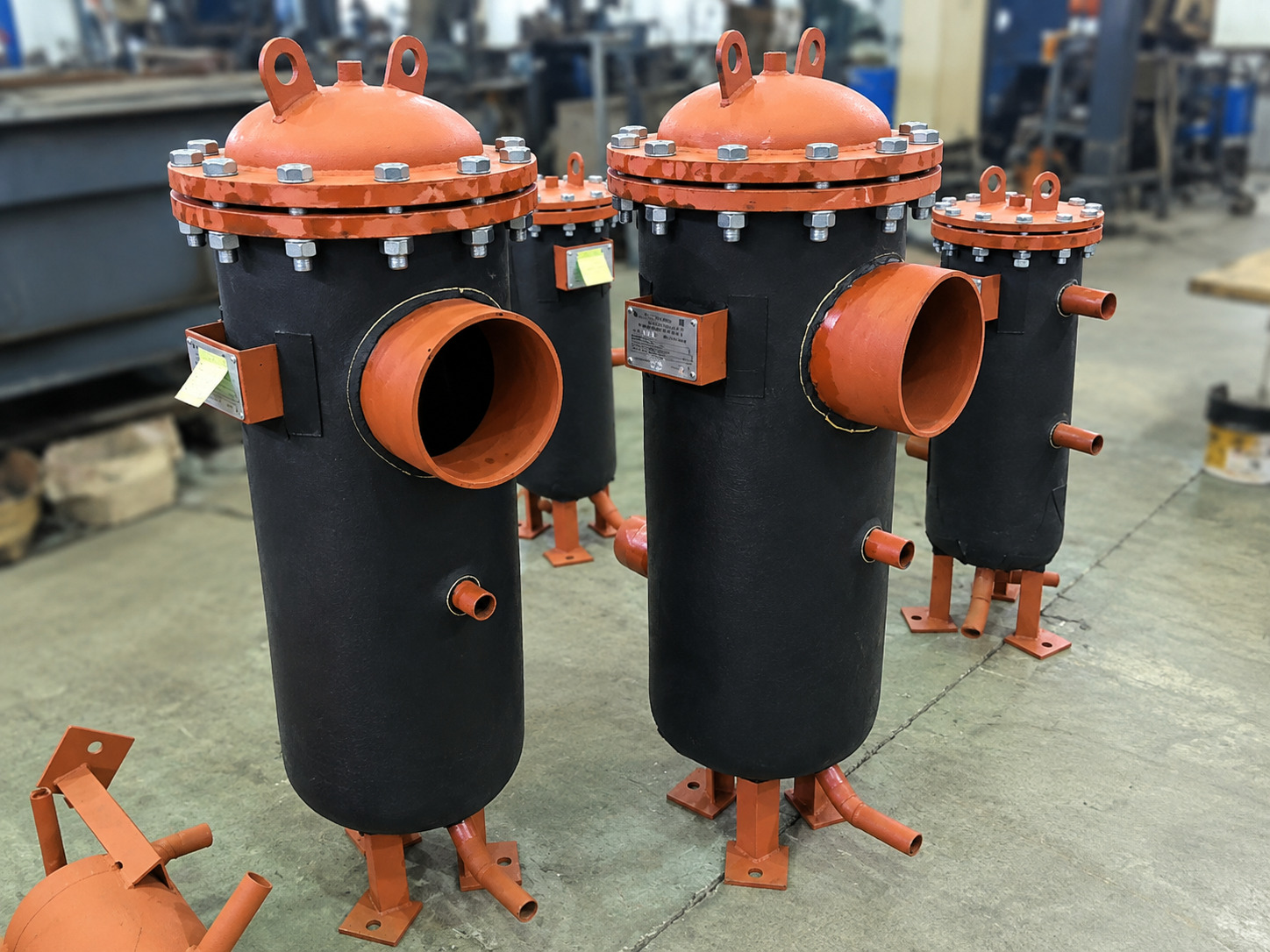

Фильтр мазута ФМ
- фильтры ФМ 25-30-5 (40)
- ФМ–фильтр мазута;
- 25 – максимальное рабочее давление мазута в кгс/см²;
- 30 – производительность по мазуту, т/час;
- 5 – фильтрующий элемент, имеющий 5 отверстий на 1 см², для тонкой очистки мазута;
- 40 – фильтрующий элемент, имеющий 40 отверстий на 1 см², для грубой очистки мазута.
Наименование фильтра | Вход/выход мазута, мм | Вход пара, мм | Выход конденсата, мм | Слив мазута, мм | Монтажное межфланцевое расстояние, L (мм) | Диаметр корпуса, Дн (мм) | Высота, Н (мм) | Масса, кг | |
| ФМ 25-30-65 | 100 | 25 | 50 | 25 | 400 | 219 | 1370 | 116 | |
|---|---|---|---|---|---|---|---|---|---|
| ФМ 25-30-240 | |||||||||
| ФМ 25-30-40 | 100 | 25 | 50 | 25 | 560 | 325 | 1340 | 126 | |
| ФМ 25-30-5 | |||||||||
| ФМ 40-30-40 | 100 | 25 | 50 | 25 | 560 | 325 | 1340 | 129 | |
| ФМ 40-30-5 | |||||||||
| ФМ 10-60-40 | 150 | 25 | 50 | 50 | 800 | 426 | 1640 | 248 | |
| ФМ 10-60-5 | |||||||||
| ФМ 10-120-40 | 200 | 25 | 50 | 50 | 1000 | 630 | 1980 | 447 | |
| ФМ 10-120-5 | |||||||||
| ФМ 10-240-40 | 250 | 25 | 50 | 50 | 1200 | 820 | 2370 | 800 | |
| ФМ 10-240-5 | |||||||||
| Характеристики | Размер ячейки фильтрующей сетки, мм | Производительность, т/ч | Рабочее давление МПа (кгс/см²) | Температура среды, °С | Площадь поверхности фильтрации, м² |
| ФМ 25-30-40 | 1,2х0,4 | 30 | 25 | 130 | 0,315 |
|---|---|---|---|---|---|
| ФМ 25-30-5 | 3,5х1,0 | 130 | |||
| ФМ 25-30-65 | 0,9х0,9 | 30 | 25 | 60-200 | 0,315 |
| ФМ 25-30-240 | 0,4х0,4 | 60-200 | |||
| ФМ 40-30-40 | 1,2х0,4 | 30 | 40 | 130 | 0,315 |
| ФМ 40-30-5 | 3,5х1,0 | 130 | |||
| ФМ 10-60-40 | 1,2х0,4 | 60 | 10 | 130 | 0,51 |
| ФМ 10-60-5 | 3,5х1,0 | 130 | |||
| ФМ 10-120-40 | 1,2х0,4 | 120 | 10 | 130 | 1,22 |
| ФМ 10-120-5 | 3,5х1,0 | 130 | |||
| ФМ 10-240-40 | 1,2х0,4 | 240 | 10 | 130 | 1,95 |
| ФМ 10-240-5 | 3,5х1,0 | 130 |
Мазут поступает в корпус фильтра ФМ через верхний входной штуцер, далее проходя через сетку мазут очищается от твердых примесей и выходит через нижний штуцер корпуса.
По мере загрязнения фильтра мазута ФМ, увеличения гидравлического сопротивления до 1,0 МПа (10 кгс/см²), следует произвести чистку фильтра от скопившихся загрязнений.
Чистка сетки фильтра мазута ФМ — для чистки сетки фильтра от шлама нужно отключить фильтр, слить через находящийся в нижней части корпуса фильтра патрубок опорожнения оставшийся мазут, открыть патрубок выхода конденсата и продуть фильтр обратным током пара температурой не более 195 °С и давлением до 10 МПа.
Чистка корпуса фильтра мазута ФМ — для чистки корпуса фильтра нужно отключить фильтр, слить через находящийся в нижней части корпуса сливной патрубок оставшийся мазут, открыть верхнюю крышку, отсоединить и вытащить сетчатую вставку.
