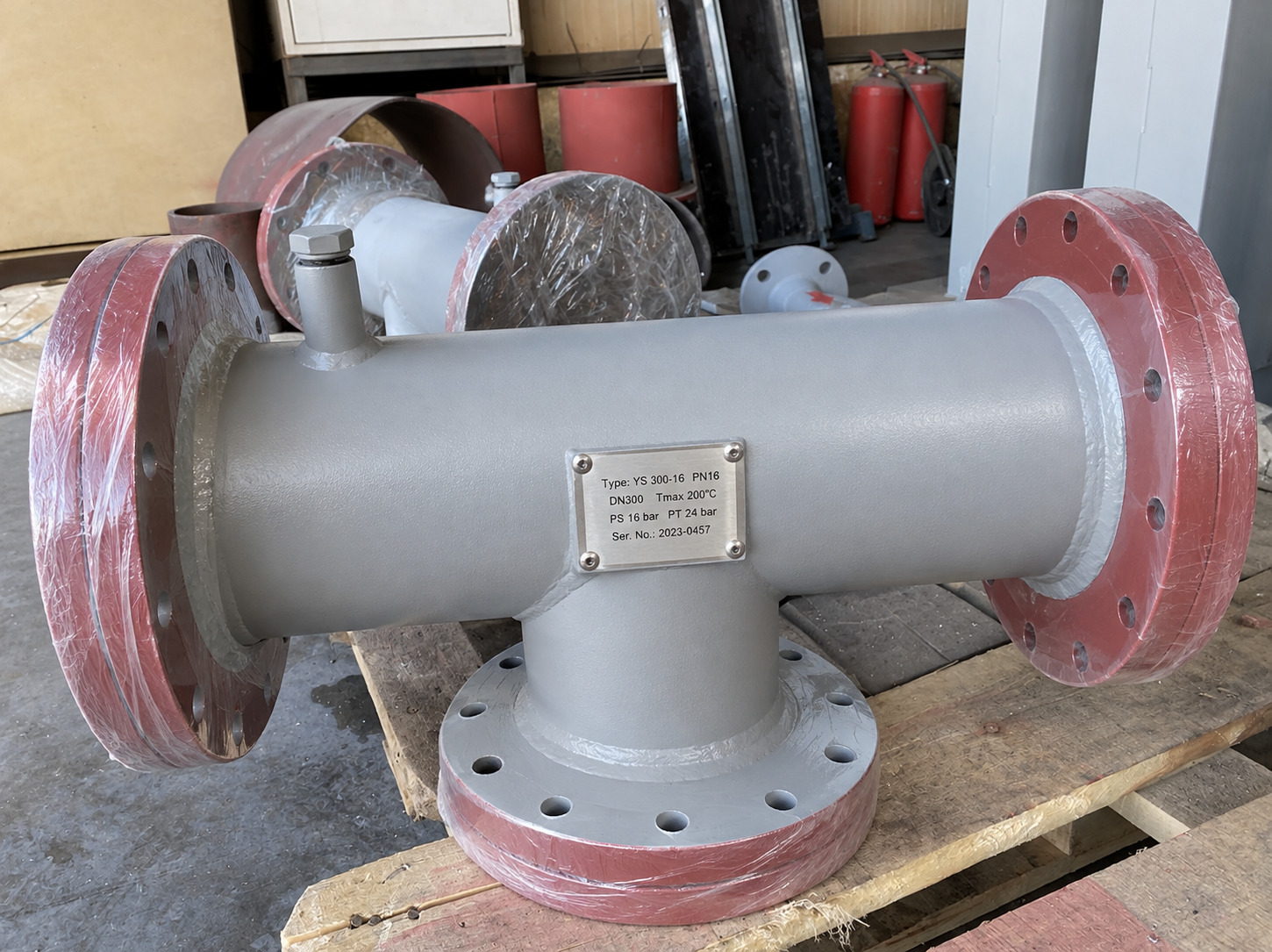

Фильтр сетчатый ФС IV

Фильтры ФС-IV имеют неоценимое значение, если речь идет о системах водоснабжения, а также промышленных и сырьевых трубопроводах, энергетике. По сути, сетчатый фильтр находит применение везде, где существует необходимость удаления твердых частиц из потоков разного рода жидкостей, а также паров и газов.

Фильтры сетчатые ФС IV устанавливаются в трубопроводах разного назначения. Задачей этого устройства является защита всей установки – аппаратуры управления, приборов измерения, насосов, регуляторов, а также клапанов, входящих в состав системы. Как выглядит процесс очистки потоков с помощью сетчатых фильтров? Механизм действия довольно прост. Поток проходит через фильтр, на котором оседают мелкие или крупные твердые частицы (все зависит от индивидуальных параметров фильтрующего элемента). Сетчатый фильтр отлично очищает жидкость от частиц песка, шлама, а также крупинок ржавчины, образовавшейся вследствие коррозии металла. Грязь оседает в фильтровальной корзине. Для монтажа предусмотрены патрубки под сварку. Фильтрующий элемент извлекается без демонтажа корпуса самого фильтра, для этого достаточно снять с фланца крышку.

Технические данные:

• диаметр условного прохода — DN 50 — DN 600;
• допустимое эксплуатационное давление до 1 МПа;
• допустимая температура рабочей среды от – 60° С, до + 450° С, окружающей среды от – 60° С до + 70 °С.

Материалы:

• корпус – сталь О9Г2С;
• сетка – устойчивая к коррозии сталь 12Х18Н10Т с ячейками – 0,3 мм.

Помимо базовой комплектации, компания «Синергия», изготовляет фильтры с различной степенью очистки, в соответствии с пожеланиями заказчика. Купить фильтры ФС-4 можно по выгодной цене и с доставкой в регионы РФ и СНГ.

Пример условного обозначения фильтра ФС-А-Б-В-Г-Д-Е ФС — фильтр сетчатый; А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI); Б — условный диаметр DN, мм; В — условное давление PN, кгс/см2 (МПа); Г — условное обозначение сетки; Д — материальное исполнение корпуса фильтра; Е — климатическое исполнение по ГОСТ 15150-69. Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °

Пример условного обозначения фильтра
ФС-I-250-40-0,1-С-У, где
ФС — фильтр сетчатый;
I — конструктивное исполнение;
250 — условный диаметр DN, мм;
40 — условное давление PN, кгс/см2 (МПа);
0,1 — степень фильтрации, мм;
С — материальное исполнение корпуса фильтра сталь 20;
У — климатическое исполнение по ГОСТ 15150-69 (От минус 30  до плюс 70 °С)

Также Вы можете ознакомиться с другими конструктивными исполнениями фильтров ФС по Т-ММ-11-2003:

• Фильтр сетчатый ФС-I по Т-ММ-11-2003
• Фильтр сетчатый ФС-II по Т-ММ-11-2003
• Фильтр сетчатый ФС-III по Т-ММ-11-2003
• Фильтр сетчатый ФС-IV по Т-ММ-11-2003
• Фильтр сетчатый ФС-V по Т-ММ-11-2003
• Фильтр сетчатый ФС-VI по Т-ММ-11-2003
• Фильтр сетчатый ФС-VII по Т-ММ-11-2003
• Фильтр сетчатый ФС-VIII по Т-ММ-11-2003
• Фильтр Y-образный ФС-IX (ФС-Y) по Т-ММ-11-2003

1 — корпус фильтра; 2 — фильтроэлемент; 3 — крышка фильтра.
