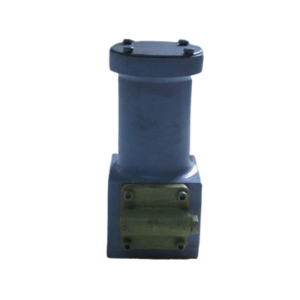

Фильтры всасывающие ФВСМ
Фильтры всасывающие ФВСМ используются для очистки минеральных масел, применяемых в гидравлических и смазочных системах станков и другого оборудования.
Фильтры рассчитаны на эксплуатацию с минеральными маслами, имеющими кинематическую вязкость от 10 до 80 мм²/с, в диапазоне температур от +1 до +60 °C.
Технические характеристики фильтров разработаны для работы на маслах с вязкостью (20±2) мм²/с.
Фильтры также подходят для использования с промгидролями П-20М-1, П-20М-2, П-20М-3.
Корпус фильтра содержит фильтроэлемент, оборудованный предохранительным клапаном.
Входная полость оснащена магнитным уловителем, установленным перед фильтроэлементом, закреплённым на вставке.
Климатические исполнения:
- Для умеренного климата (УХЛ4),
- Для тропического климата (О4.1).
Технические характеристики ФВСМ
| Наименование параметров | Типоразмеры | |||||
| ФВСМ 32-80/0,25 В | ФВСМ 32-160/0,25 В | ФВСМ 63-80/0,25 В | ФВСМ 63-160/0,25 В | ФВСМ 80-80/0,25 В | ФВСМ 80-160/0,25 В | |
| Условный проход | 32 | 63 | 80 | |||
| Номинальная тонкость фильтрации, мкм | 80 | 160 | 80 | 160 | 80 | 160 |
| Номинальный расход при номинальном перепаде давления, л/мин | 40 | 63 | 100 | 160 | 320 | 400 |
| Перепад давления номинальный, МПа | 0,007 | |||||
| Перепад давления при сбрасывании предупредительной сигнализации, МПа | 0,012+-0,001 | |||||
| Перепад давления при сбрасывании аварийной сигнализации, МПа | 0,019+-0,001 | |||||
| Перепад давления, при котором срабатывает предохранительный клапан, МПа, не менее | 0,014 | |||||
| Утечка по предохранительному клапану при номинальном перепаде давления, см3/мин, не более | 1,0 | |||||
| Перепад давления при номинальном расходе через предохранительный клапан, МПа, не более | 0,019 | |||||
| Допускаемое разрежение всасывания, МПа (кгс/см2) | 0,025(0,25) | |||||
| Масса, кг, не более | 3,2 | 7,0 | 18,6 | |||
