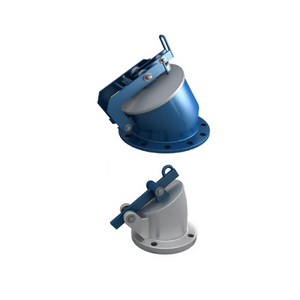

Хлопушка ХП

Заказать
Заказать

Хлопушки ХП в закрытом положении исключают обратный ток продукта, хранимого в резервуаре, предохраняя резервуары от утечек нефти или нефтепродуктов при повреждении технологических трубопроводов или размещенных на них запорных устройств.

Хлопушки являются комплектующими изделиями резервуаров для нефти и нефтепродуктов.

Хлопушки могут бывают:

  • управляемыми;
  • неуправляемыми.

Крышки управляемых хлопушек можно поднимать, опускать, а также фиксировать в поднятом положении  помощью механизмов управления:

  • боковых — МУ, устанавливаемых на стенке резервуара;
  • верхних — МУВ, устанавливаемых на стационарной крыше.

Управляемые хлопушки могут применяться как на раздаточных (отпускных), так и на приемных (нагнетательных) трубопроводах.

Для снижения усилия, требующегося для поднятия крышки, все хлопушки с условным проходом более 100 мм изготавливаются с перепуском — разгрузочным отверстием.

Без перепуска изготавливаются только хлопушки с условным проходом 80 и 100 мм.

Хлопушка ХП устанавливается внутри резервуара на приёмо-раздаточном патрубке и предназначена для налива и слива нефтепродуктов. Устройство выполняет функцию дополнительной защиты, предотвращая возможную утечку нефтепродукта из резервуара при неисправности трубопровода.

Хлопушка ХП состоит из корпуса с наклонным срезом и плотно прилегающей крышки, соединённой с корпусом рычажным механизмом. Во время наполнения резервуара поток нефтепродукта под действием давления приподнимает крышку хлопушки, обеспечивая свободный проход жидкости. После остановки перекачки крышка под действием собственного веса опускается и плотно закрывает трубу.

При выдаче нефтепродукта из резервуара крышка хлопушки открывается принудительно с помощью вращающегося барабана с наматывающимся на него тросом. В системах с дистанционным управлением перекачкой на резервуарах могут устанавливаться электроприводные механизмы для открытия хлопушки.

Хлопушки ХП большого диаметра при заполненном резервуаре открываются с повышенным усилием из-за давления столба жидкости на крышку. Для облегчения открытия и выравнивания давления до и после хлопушки применяются перепускные трубы или перепускные крышки.

Крышки хлопушек изготавливаются из искробезопасных материалов, преимущественно алюминиевых сплавов. Корпуса хлопушек ХП-80 и ХП-150 также выполняются из алюминиевых сплавов, а корпуса хлопушек с условным проходом 200 мм и более изготавливаются из стали, что обеспечивает необходимую прочность и надежность конструкции.

  • Хлопушка с условным проходом 80 мм изготавливается без перепуска
  • Хлопушки с условным проходом более 80 мм выполняются с перепуском для снижения усилия открытия крышки
  • Установка осуществляется внутри резервуара на фланец приёмо-раздаточного патрубка

Монтаж

Хлопушка устанавливается через прокладку на фланце приемо-раздаточного патрубка в нижнем поясе внутри резервуара.

  • Соединение — фланцевое, болтовое;
  • Соединительный фланец изделия соответствует ГОСТ 12820-80;
  • Условное давление (Ру) фланцев у хлопушек с условным проходом 400, 500 и 700 мм — 16 кгс/см2, у хлопушек с условным проходом менее 400 мм — 6 кгс/см2;
  • Присоединительные размеры фланцев соответствуют исполнению 1 по ГОСТ 12815-80;
  • По устойчивости к воздействию климатических факторов внешней среды хлопушки изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

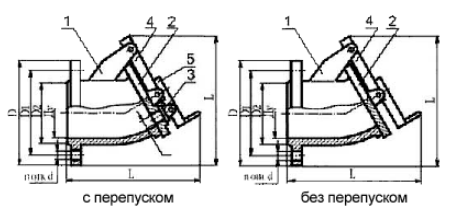

Хлопушка состоит из корпуса 1, крышки 2, пробки 3, рычага большого 4 и рычага малого 5. Хлопуша устанавливается внутрь резервуара. К петле рычага малого 5 крепится тросик, второй конец которого зафиксирован на механизме управления хлопушей. При перекачке нефтепродукта крышка хлопуши поднимается механизмом управления, обеспечивая свободный проход. В случае отказа запорных устройств или аварии крышка может быть быстро опущена механизмом, перекрывая проход нефтепродукта в трубопровод.

Пример обозначения изделия:

ХП — хлопушка;

200 — условный проход в миллиметрах;

С — материальное исполнение корпуса – сталь углеродистая;

возможные варианты материала корпуса:

  • Н — нержавеющая сталь;
  • А — алюминиевый сплав;

С — материальное исполнение крышки – сталь углеродистая;

возможные варианты материала крышки:

  • Н — нержавеющая сталь;
  • А — алюминиевый сплав;

УХЛ — климатическое исполнение по ГОСТ 15150-69.

Габаритные размеры хлопушки ХП

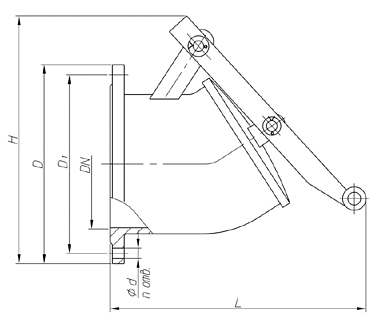

без перепуска

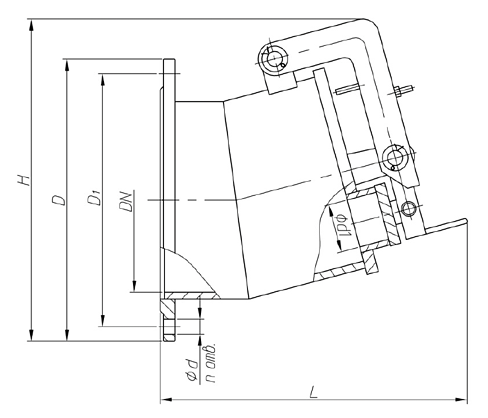

с перепуском

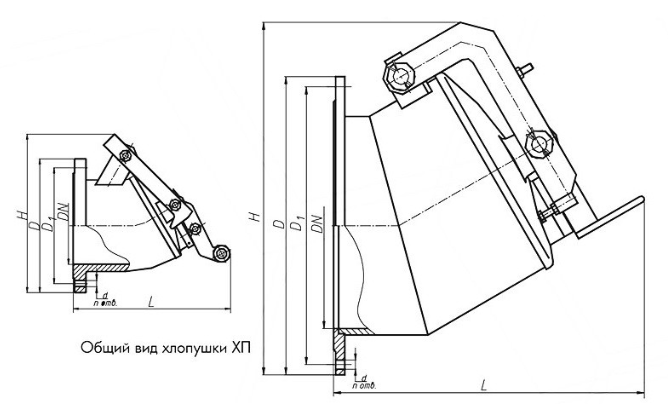

общий вид хлопуши ХП

Условный проход, мм DN 100
Габаритные размеры, мм Длина, L 175
Диаметр, D 205
Высота, Н 230
Присоединительные размеры D1, мм 170
d, мм 18
n, шт 4

Технические характеристики хлопушки ХП

Наименование параметров ХП-80 ХП-100 ХП-150 ХП-200 ХП-250 ХП-300 ХП-400 ХП-500 ХП-600
Диаметр условного прохода DN 80 100 150 200 250 300 400 500 600
Условный проход перепускного отверстия, d1, мм — 25 100
Класс герметичности по ГОСТ 9544-93 D
Габаритные размеры, мм, не более: L 165 326 306 355 405 442 785 700 770
D 185 205 260 315 370 435 580 710 840
H 212 281 308 370 470 504 800 840 960
Присоединительные размеры, мм, не более: D1 150 170 225 280 335 395 525 650 770
d 18 18 18 18 18 22 30 33 36
n 4 4 8 8 12 12 16 20 20
Масса, кг, не более 6 10 19 26 47 49 140 220 330

Сведения бля монтажа

Обозначение хлопушки Ответный фланец ГОСТ 12820-80 Прокладка ГОСТ 15180-86 Болт ГОСТ 7798-70 Гайка ГОСТ 5915-70
ХП-80 1-80-6 А-80-6-ПМБ M16x55 М16
ХП-100 1-100-6 А-100-6-ПМБ M16x55 М16
ХП-150 1-150-6 А-150-6-ПМБ M16x60 М16
ХП-200 1-200-6 А-200-6-ПМБ M16x65 М16
ХП-250 1-250-6 А-250-6-ПМБ M16x70 М16
ХП-300 1-300-6 А-300-6-ПМБ M20x75 М20
ХП-400 1-400-16 А-400-16-ПМБ M27x110 М27
ХП-500 1-500-16 А-500-16-ПМБ M30x130 М30
ХП-600 1-600-16 А-600-16-ПМБ M36x140 М36
