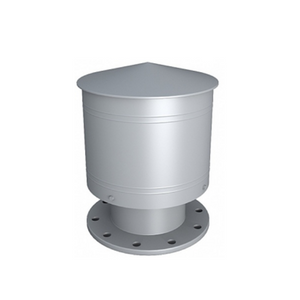

Патрубки вентиляционные ПВ 50/1000

Патрубки вентиляционные ПВ предназначены для постоянного сообщения газового пространства резервуаров с атмосферой, обеспечивая, таким образом, отсутствие внутреннего давления и вакуума. Кроме этого, патрубки исключают попадание посторонних предметов внутрь резервуаров.

Патрубки устанавливаются на резервуарах с малоиспаряющимися нефтепродуктами (т.н. атмосферных резервуарах) или на резервуарах, оборудованных понтонами.

Патрубки вентиляционные устанавливаются через прокладку на монтажные патрубки ПМ смонтированные на стационарной крыше резервуара. Соединение — фланцевое, болтовое.

Соединительный фланец изделия — по ГОСТ 12820-80, на условное давление (Ру) 2,5 кгс/см² Присоединительные размеры фланцев (см. таблицу 1) соответствуют исполнению 1 по ГОСТ 12815-80.

По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Патрубок вентиляционный ПВ устанавливается на вертикальных резервуарах для беспрерывного сообщения газового пространства с атмосферой, тем самым предотвращая появление излишнего давления или вакуума в резервуаре. Вентиляционными патрубками оснащаются резервуары с малоиспаряющимися продуктами, маслами и темными нефтепродуктами. Патрубок ПВ может быть использован вместо дыхательного клапана. Патрубки ПВ снабжены специальными кожухами и сеткой, которые защищают резервуары от попадания внутрь атмосферных осадков или посторонних примесей.

Пример обозначения при заказе: ПВ-500-УХЛ

• ПВ — патрубок вентиляционный;
• 500 — условный проход патрубка в миллиметрах;
• УХЛ — климатическое исполнение по ГОСТ 15150-69.

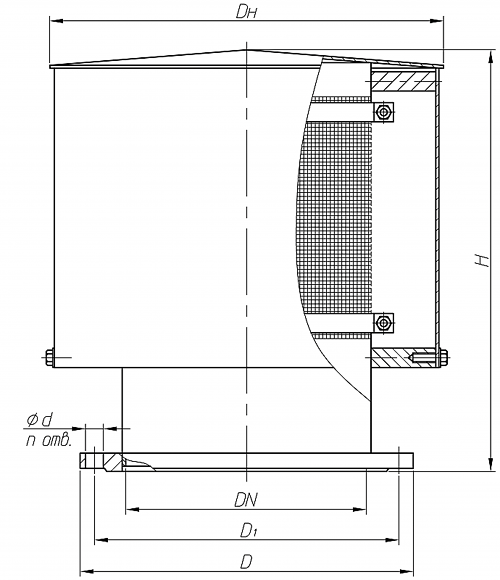

Габаритные размеры патрубков вентиляционных ПВ 50/1000

Технические характеристики патрубков вентиляционных ПВ 50/1000

Сведения для монтажа
