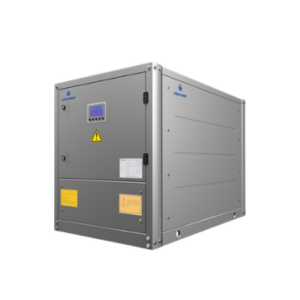

Чиллеры с водяным охлаждением и спиральным компрессором Lemming L-RWZ
Чиллеры Lemming серии L-RWZ спроектированы для установки внутри зданий и обеспечивают круглогодичную работу. Компактная конструкция агрегатов с водоохлаждаемым конденсатором позволяет эффективно организовать полную или частичную рекуперацию тепла, снижая энергозатраты и повышая общую эффективность системы охлаждения.
Водяное охлаждение конденсатора осуществляется с помощью оборотной охлажденной воды или раствора гликоля. Для утилизации избыточного тепла в окружающую среду необходимо установить сухой охладитель или градирню. В зависимости от мощности чиллера градирню размещают на кровле здания или на специально оборудованной площадке рядом с ним.
Управление и мониторинг
Чиллеры оснащены контроллером, на котором отображаются текущие параметры работы, регулируется уставка холодопроизводительности и отслеживается статус оборудования. Доступно удалённое регулирование и сбор статистики через протокол ModBus, что обеспечивает удобное управление и интеграцию в системы диспетчеризации здания.
Компрессоры и надежность
Продуктовая линейка L-RWZ оснащается компрессорами ведущих мировых производителей. Каждый компрессор работает в независимом холодильном контуре, что исключает необходимость использования маслоуравнивающих магистралей, упрощает конструкцию, снижает расходы на обслуживание и повышает отказоустойчивость системы. По согласованию возможно производство чиллеров с брендом компрессора под заказ. Функция равномерного использования компрессоров обеспечивает выравнивание моточасов и продлевает срок службы оборудования.
Энергоэффективность и рабочие параметры
Чиллеры Lemming серии L-RWZ разработаны с акцентом на максимальную энергоэффективность, используя многолетний опыт инженерных разработок. Стандартный рабочий диапазон температуры охлаждаемой жидкости на выходе составляет от 2°С до 17°С, с перепадом температуры от 2°С до 12°С. По предварительному заказу возможна поставка низкотемпературной версии для охлаждения гликолевых растворов до -25°С.
Чиллеры Lemming L-RWZ обеспечивают надёжное, энергоэффективное и безопасное охлаждение, гибкость конфигурации и возможность интеграции в современные системы диспетчеризации зданий, что делает их оптимальным решением для сложных инженерных объектов и серверных помещений.
Технические характеристики L-RWZ
| L-RWZ … | 7.1 | 10.1 | 12.1 | 15.1 | 12.1 | |||||
| Холодопроизводительность [1] кВт | 7,9 | 9,8 | 11,5 | 14,5 | 11,5 | |||||
| Потребляемая мощность кВт | 2,1 | 2,1 | 3 | 3 | 2,7 | |||||
| EER кВт/кВт | 3,76 | 4,67 | 3,83 | 4,83 | 4,26 | |||||
| Ном. рабочий ток A | 15,5 | 15,5 | 24,1 | 24,1 | 8 | |||||
| Сечение кабеля [2] мм² | 2×4 | 2×4 | 2×4 | 2×4 | 3×4+2×2,5 | |||||
| Тип компрессора | Спиральный с фиксированной скоростью | |||||||||
| Кол-во компрессоров шт | 1 | 1 | 1 | 1 | 1 | |||||
| Электропитание В / Ф / Ч | 230В / 1Ф / 50Гц | |||||||||
| Тип пуска | Прямой | |||||||||
| Хладагент | R410a | |||||||||
| Заправка хладагента кг | 1,8 | 1,8 | 4,5 | 4,5 | 4,5 | |||||
| Контроль расхода хладагента | Механический расширительный вентиль | |||||||||
| Испаритель | ||||||||||
| Тип испарителя | Кожухотрубный | |||||||||
| Потери давления кПа | 70 | 70 | 70 | 70 | 70 | |||||
| Подключение трубопровода DN | 25 | 25 | 50 | 50 | 50 | |||||
| Расход жидкости м³/ч | 1,4 | 1,7 | 2 | 2,5 | 2 | |||||
| Конденсатор | ||||||||||
| Тип | Кожухотрубный | |||||||||
| Потери давления кПа | 70 | 70 | 70 | 70 | 70 | |||||
| Подключение трубопровода DN | 25 | 25 | 50 | 50 | 50 | |||||
| Расход жидкости м³/ч | 1,7 | 2,1 | 2,5 | 3,1 | 2,5 | |||||
| Длина×Ширина×Высота мм | 1000×610×730 | 1000×610×730 | 1400×655×1100 | 1400×655×1100 | 1400×655×1100 | |||||
| Транспортировочный вес кг | 100 | 100 | 210 | 210 | 210 | |||||
| Рабочий вес кг | 120 | 120 | 248 | 248 | 248 | |||||
| Уровень зв. давления (1 м) дБ(А) | 62 | 62 | 62 | 62 | 62 | |||||
| L-RWZ … | 15.1 | 18.1 | 20.1 | 28.1 | ||||
| Холодопроизводительность [1] кВт | 14,5 | 17,2 | 18,6 | 26,5 | ||||
| Потребляемая мощность кВт | 3,1 | 3,6 | 3,9 | 5,5 | ||||
| EER кВт/кВт | 4,68 | 4,78 | 4,77 | 4,82 | ||||
| Ном. рабочий ток A | 9,1 | 10,2 | 10,9 | 15,7 | ||||
| Сечение кабеля [2] мм² | 3×4+2×2,5 | 3×4+2×2,5 | 3×4+2×2,5 | 3×4+2×2,5 | ||||
| Тип компрессора | Спиральный с фиксированной скоростью | |||||||
| Кол-во компрессоров шт | 1 | 1 | 1 | 1 | ||||
| Электропитание В / Ф / Ч | 230В / 1Ф / 50Гц | |||||||
| Тип пуска | Прямой | |||||||
| Хладагент | R410a | |||||||
| Заправка хладагента кг | 4,5 | 4,5 | 5 | 6 | ||||
| Контроль расхода хладагента | Механический расширительный вентиль | |||||||
| Испаритель | ||||||||
| Тип испарителя | Кожухотрубный | |||||||
| Потери давления кПа | 70 | 70 | 70 | 70 | ||||
| Подключение трубопровода DN | 50 | 50 | 50 | 50 | ||||
| Расход жидкости м³/ч | 2,5 | 3 | 3,2 | 4,6 | ||||
| Конденсатор | ||||||||
| Тип | Кожухотрубный | |||||||
| Потери давления кПа | 70 | 70 | 70 | 70 | ||||
| Подключение трубопровода DN | 50 | 50 | 50 | 50 | ||||
| Расход жидкости м³/ч | 3,1 | 3,7 | 4 | 5,7 | ||||
| Длина×Ширина×Высота мм | 1400×655×1100 | 1400×655×1100 | 1400×655×1100 | 1400×655×1100 | ||||
| Транспортировочный вес кг | 235 | 235 | 235 | 235 | ||||
| Рабочий вес кг | 280 | 280 | 280 | 280 | ||||
| Уровень зв. давления (1 м) дБ(А) | 62 | 62 | 62 | 70 | ||||
| L-RWZ … | 30.1 | 35.1 | 40.1 | 70.2 | 80.2 |
| Холодопроизводительность [1] кВт | 28,7 | 33,5 | 38,5 | 67 | 77 |
| Потребляемая мощность кВт | 5,9 | 7 | 7,9 | 14 | 15,8 |
| EER кВт/кВт | 4,86 | 4,79 | 4,87 | 4,79 | 4,87 |
| Ном. рабочий ток A | 17 | 20 | 22,5 | 40 | 45 |
| Сечение кабеля [2] мм² | 3×4+2×2,5 | 3×4+2×2,5 | 3×4+2×2,5 | 3×6+2×4 | 3×10+2×6 |
| Тип компрессора | Спиральный с фиксированной скоростью | ||||
| Кол-во компрессоров шт | 1 | 1 | 1 | 2 | 2 |
| Электропитание В / Ф / Ч | 380В / 3Ф / 50Гц | ||||
| Тип пуска | Прямой | ||||
| Хладагент | R410a | ||||
| Заправка хладагента кг | 6 | 6,5 | 6,5 | 13 | 13 |
| Контроль расхода хладагента | Механический расширительный вентиль | ||||
| Испаритель | |||||
| Тип испарителя | Кожухотрубный | ||||
| Потери давления кПа | 70 | 70 | 70 | 70 | 70 |
| Подключение трубопровода DN | 50 | 50 | 50 | 50 | 65 |
| Расход жидкости м³/ч | 4,9 | 5,8 | 6,6 | 11,5 | 13,2 |
| Конденсатор | |||||
| Тип | Кожухотрубный | ||||
| Потери давления кПа | 70 | 70 | 70 | 70 | 70 |
| Подключение трубопровода DN | 50 | 50 | 50 | 50 | 65 |
| Расход жидкости м³/ч | 6,2 | 7,2 | 8,3 | 14,4 | 16,6 |
| Длина×Ширина×Высота мм | 1400×655×1100 | 1400×655×1100 | 1400×655×1100 | 1800×700×1350 | 1800×700×1350 |
| Транспортировочный вес кг | 270 | 270 | 285 | 410 | 495 |
| Рабочий вес кг | 325 | 330 | 340 | 490 | 610 |
| Уровень зв. давления (1 м) дБ(А) | 70 | 72 | 72 | 72 | 72 |
| L-RWZ … | 100.3 | 120.3 | 160.4 |
| Холодопроизводительность [1] кВт | 101,5 | 115,5 | 154 |
| Потребляемая мощность кВт | 21 | 23,7 | 31,6 |
| EER кВт/кВт | 4,83 | 4,87 | 4,87 |
| Ном. рабочий ток A | 60 | 67,5 | 90 |
| Сечение кабеля [2] мм² | 3×16+2×10 | 3×16+2×10 | 3×25+2×16 |
| Тип компрессора | Спиральный с фиксированной скоростью | ||
| Кол-во компрессоров шт | 3 | 3 | 4 |
| Электропитание В / Ф / Ч | 380В / 3Ф / 50Гц | ||
| Тип пуска | Прямой | ||
| Хладагент | R410a | ||
| Заправка хладагента кг | 20 | 20 | 26 |
| Контроль расхода хладагента | Механический расширительный вентиль | ||
| Испаритель | |||
| Тип испарителя | Кожухотрубный | ||
| Потери давления кПа | 70 | 70 | 70 |
| Подключение трубопровода DN | 65 | 65 | 80 |
| Расход жидкости м³/ч | 17,5 | 19,9 | 26,5 |
| Конденсатор | |||
| Тип | Кожухотрубный | ||
| Потери давления кПа | 70 | 70 | 70 |
| Подключение трубопровода DN | 65 | 65 | 80 |
| Расход жидкости м³/ч | 21,8 | 24,8 | 33,1 |
| Длина×Ширина×Высота мм | 2400×800×1400 | 2400×800×1400 | 2400×800×1400 |
| Транспортировочный вес кг | 680 | 690 | 920 |
| Рабочий вес кг | 820 | 830 | 1050 |
| Уровень зв. давления (1 м) дБ(А) | 72 | 72 | 72 |
| L-RWZ … | 200.5 | 240.6 | 280.2 |
| Холодопроизводительность [1] кВт | 192,5 | 231 | 265 |
| Потребляемая мощность кВт | 39,5 | 47,4 | 53,2 |
| EER кВт/кВт | 4,87 | 4,87 | 4,98 |
| Ном. рабочий ток A | 112,5 | 135 | 147 |
| Сечение кабеля [2] мм² | 3×35+2×16 | 3×50+2×25 | 3×70+2×35 |
| Тип компрессора | Спиральный с фиксированной скоростью | ||
| Кол-во компрессоров шт | 5 | 6 | 2 |
| Электропитание В / Ф / Ч | 380В / 3Ф / 50Гц | ||
| Тип пуска | Прямой | ||
| Хладагент | R410a | ||
| Заправка хладагента кг | 32 | 40 | 50 |
| Контроль расхода хладагента | Механический расширительный вентиль | ||
| Испаритель | |||
| Тип испарителя | Кожухотрубный | ||
| Потери давления кПа | 70 | 70 | 70 |
| Подключение трубопровода DN | 80 | 80 | 80 |
| Расход жидкости м³/ч | 33,1 | 39,7 | 45,6 |
| Конденсатор | |||
| Тип | Кожухотрубный | ||
| Потери давления кПа | 70 | 70 | 70 |
| Подключение трубопровода DN | 80 | 80 | 80 |
| Расход жидкости м³/ч | 41,4 | 39,7 | 45,6 |
| Длина×Ширина×Высота мм | 2800×950×1450 | 3200×950×1450 | 3000×950×1750 |
| Транспортировочный вес кг | 1080 | 1220 | 1420 |
| Рабочий вес кг | 1190 | 1480 | 1550 |
| Уровень зв. давления (1 м) дБ(А) | 72 | 72 | 72 |
