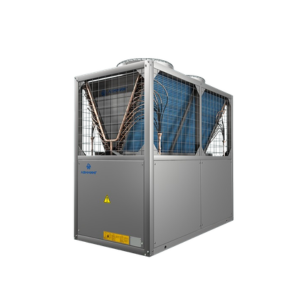

Чиллеры с воздушным охлаждением и спиральным компрессором Lemming L-RAZ M-HP

Заказать
Заказать

Чиллеры Lemming линейки L-RAZ оснащаются компрессорами ведущих мировых производителей. Каждый компрессор работает в независимом холодильном контуре, что исключает необходимость применения маслоуравнивающих магистралей, упрощает конструкцию и снижает эксплуатационные издержки. Такая конфигурация повышает отказоустойчивость системы, а по согласованию возможно производство чиллеров с брендом компрессора под заказ.

Чиллеры Lemming разработаны с акцентом на максимальную энергоэффективность, используя многолетний опыт инженерных разработок. Стандартный рабочий диапазон температуры охлаждаемой жидкости на выходе составляет от 2°С до 17°С, при этом перепад температуры жидкости может варьироваться от 2°С до 12°С, что позволяет точно поддерживать заданные параметры охлаждения.

Модульное исполнение

Модульная конструкция чиллеров позволяет объединять до 16 агрегатов в единую систему, обеспечивая простое масштабирование производительности и повышая отказоустойчивость системы холодоснабжения. Компактные размеры модульных блоков упрощают транспортировку и монтаж, а широкий набор опций помогает существенно снизить энергопотребление предприятия.

Конструкция и комплектующие

Чиллеры комплектуются кожухотрубными испарителями и медно-алюминиевыми конденсаторами собственного производства. В водяной контур встроены датчики температуры на входе и выходе, а при необходимости устанавливаются реле протока и электрический нагреватель для защиты от замерзания жидкости при отрицательных температурах. Контроллер обеспечивает равномерный режим работы компрессоров как внутри одного агрегата, так и в группе, следя за равномерным износом оборудования и продлевая срок службы системы.

Стандартная комплектация

  • Спиральный компрессор
  • Полностью автоматическое управление
  • LCD-дисплей
  • Хладагент R410a
  • Электронный расширительный вентиль
  • Простота обслуживания и ухода

Варианты исполнения

  • Модульное исполнение (М)
  • Тропическое исполнение
  • Низкошумное исполнение
  • Тепловой насос
  • Для работы с выносным воздушным конденсатором (L-RCZ)

Дополнительные опции

  • Встроенный или выносной гидромодуль
  • Подключение к сети Wi-Fi и удалённое управление через мобильное приложение
  • Подогрев щита управления для регионов с экстремально низкими температурами
  • Диспетчеризация по протоколу ModBus RTU RS485
  • Виброопоры (резиновые или пружинные)
  • Контроль вращения вентиляторов
  • EC-вентиляторы
  • Экономайзер
  • Инверторный компрессор

Технические характеристики Lemming L-RAZ M-HP

L-RAZ … M/HP 60.4 68.2 75.1 90.2 120.2 136.4
Холодопроизводительность [1] кВт 56 68 71 86 116 136
Потребляемая мощность кВт 16,3 21,1 20,6 27,8 35,8 42,2
EER кВт/кВт 3,44 3,22 3,45 3,09 3,24 3,22
Ном. рабочий ток A 28,8 41,2 44 45,2 54,2 80,4
Теплопроизводительность [2] кВт 59,4 70 72 92,4 124 140
Потребляемая мощность кВт 16,1 22,1 20,3 27,2 35,1 44,1
COP кВт/кВт 3,69 3,17 3,55 3,40 3,53 3,17
Ном. рабочий ток A 28,5 39,5 43 41,3 53,3 76,4
Max. рабочий ток А 41 48,2 61,2 71 86 96,4
Сечение кабеля [3] мм² 3×16+2×10 3×16+2×10 3×25+2×16 3×25+2×16 3×35+2×16 3×35+2×16
Тип компрессора Спиральный
Кол-во компрессоров шт 4 2 1 2 2 4
Электропитание В / Ф / Ч 380 В / 3 Ф / 50 Гц
Тип пуска Прямой
Хладагент R410a
Заправка хладагента кг 5×4 6,5×2 13,5 8×2 12×2 6,5×4
Контроль расхода хладагента Электронный (EXV)
Тип испарителя Кожухотрубный
Потери давления кПа 70 70 70 70 70 70
Подключение трубопровода DN 50 50 50 50 65 65
Расход жидкости м³/ч 9,5804 9,88312 10,8532 13,36096 19,1608 19,76624
Тип конденсатора Медные трубки с внутренним оребрением. Алюминиевые ламели с гидрофильным покрытием
Тип вентилятора Осевой
Кол-во вентиляторов шт 2 2 2 2 2 4
Потребляемая мощность кВт 0,55×2 0,75×2 0,75×2 1,1×2 1,5×2 0,75×4
Расход воздуха м³/ч 20000 25000 25000 32000 40000 50000
Длина мм 2110 2110 2110 2110 2280 2120
Ширина мм 1080 1080 1080 1080 1200 2160
Высота мм 1870 1870 2070 2070 2080 1890
Транспортировочный вес кг 700 700 660 900 920 1360
Рабочий вес кг 760 760 690 980 1120 1480
Уровень зв. давления (1 м) дБ(А) 73 73 73 74 76 74



L-RAZ … M/HP 150.2 180.4 240.4 300.4 360.4 480.4 / 480.4 LT-20
Холодопроизводительность [1] кВт 142 172 232 270 352 464
Потребляемая мощность кВт 41,2 55,6 71,6 92,8 110 150,8 / 142
EER кВт/кВт 3,45 3,09 3,24 2,91 3,20 3,08 / 3,27
Ном. рабочий ток A 88 90,4 108,4 142,8 192 215,4 / 198
Теплопроизводительность [2] кВт 144 184,8 248 280 366 496
Потребляемая мощность кВт 40,5 54,4 70,2 87,8 106,6 140,4
COP кВт/кВт 3,56 3,40 3,53 3,19 3,43 3,53
Ном. рабочий ток A 86 82,6 106,7 172 190,8 213,3
Max. рабочий ток А 122,4 142 172 244,8 244 345
Сечение кабеля [3] мм² 3×50+2×25 (3×25+2×16)×2 (3×35+2×16)×2 3×150+2×70 3×150+2×70 3×185+2×95
Тип компрессора Спиральный
Кол-во компрессоров шт 2 4 4 4 4 4
Электропитание В / Ф / Ч 380 В / 3 Ф / 50 Гц
Тип пуска Прямой
Хладагент R410a
Заправка хладагента кг 13,5×2 8×4 12×4 12×4 16×4 24×4 / 26×4
Контроль расхода хладагента Электронный (EXV)
Тип испарителя Кожухотрубный
Потери давления кПа 70 70 70 70 70 70
Подключение трубопровода DN 65 65 80 80 100 125
Расход жидкости м³/ч 21,7 26,7 38,3 42,2 56,3 72,2
Тип конденсатора Медные трубки с внутренним оребрением. Алюминиевые ламели с гидрофильным покрытием
Тип вентилятора Осевой
Кол-во вентиляторов шт 2 4 4 4 8 10 / 12
Потребляемая мощность кВт 1,8×2 1,1×4 1,5×4 2,2×4 2,2×8 2,2×10 / 1,1×12
Расход воздуха м³/ч 44000 64000 80000 94000 172000 215000 / 201600
Длина мм 2280 2330 2330 2330 4100 5010 / 6190
Ширина мм 1200 2217 2217 2217 2250 2250
Высота мм 2330 2080 2080 2260 2440 2440
Транспортировочный вес кг 980 1600 2080 2200 3800 4500 / 5000
Рабочий вес кг 1180 1750 2240 2360 4180 4980 / 5480
Уровень зв. давления (1 м) дБ(А) 78 78 78 79 80 80 / 78
