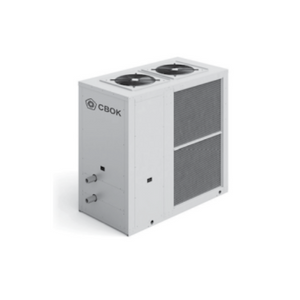

Чиллеры SKW 039-190

Заказать
Заказать

Чиллеры с воздушным охлаждением конденсатора SKW 039-190.

  • Тип исполнения: только охлаждение;
  • Хладагент: фреон R407C, R410A;
  • Диапазон рабочих температура окружающего воздуха от +5 до +44°С;
  • 12 типоразмеров холодопроизводительностью от 45 до 188 кВт;
  • Максимально возможное содержание гликоля в смеси хладоносителя составляет 40% (для исполнений со встроенным насосом).

Чиллеры имеют большое количество ступеней регулирования холодопроизводительности - во многих случаях нет необходимости установки бака-накопителя (минимальный объем системы указан в таблице).

Плавное регулирование скорости вращения вентиляторов позволяет:

  • расширить диапазон работы чиллера по температуре окружающего воздуха (до +5°С),
  • обеспечивает стабильную работу чиллера при различных параметрах окружающей среды,
  • способствует значительному снижению уровня шума.

Особенности чиллеров SKW 039-190

  • Реле протока для защиты от замерзания испарителя
  • Возможность выбора работы как по температуре входящего, так и по температуре выходящего теплоносителя;
  • Расширение диапазона выбора температуры уставки при заполнении системы раствором гликоля;
  • Алгоритм управления чиллером обеспечивает стабильную работу компонентов холодильного контура в расчетных режимах эксплуатации, а также равномерную наработку компрессоров и насосов;
  • При необходимости возможна комплектация выносной панелью управления с возможностью дистанционного изменения параметров и режимов работы, обеспечивающей полный доступ и отображение всех меню контроллера.

Исполнения чиллеров SKW 039-190

  • Без насосов;
  • Один встроенный низконапорный циркуляционный насос и расширительный бак;
  • Один встроенный средненапорный циркуляционный насос и расширительный бак;
  • Один встроенный высоконапорный циркуляционный насос и расширительный бак;
  • Два встроенных низконапорных циркуляционных насоса (ротация по наработке) и расширительный бак;
  • Два встроенных средненапорных циркуляционных насоса (ротация по наработке) и расширительный бак;
  • Два встроенных высоконапорных циркуляционных насоса (ротация по наработке) и расширительный бак.

Технические характеристики чиллеров SKW 039-19

Типоразмер SKW 039 048 054 064 072 079 096 107 128 145 163 190
Охлаждение
Холодопроизводительность1, кВт 45 52 59 70 80 90 102 114 134 147 172 188
Компрессоры
Количество, шт 3 3 3 4 4 6 6 6 4 6 6 6
Потребляемая мощность1, кВт 14,2 16,9 18,8 21,7 23,5 26,5 31,3 36,6 41,8 47,9 54,3 60,2
Максимальный рабочий ток, А 31,2 36,9 40,8 49,2 54,4 62,4 73,8 81,6 94,4 105,6 115,6 141,6
Максимальный пусковой ток, А 68,8 90,6 100,2 102,9 113,8 116,8 156,6 173,2 166,8 195,2 230,6 239,2
Количество холодильных контуров, шт 1 1 1 2 2 2 2 2 2 2 2 2
Количество ступеней производительности, шт 3 3 3 4 4 5 5 5 4 5 5 5
Cтупени производительности, % 0-33-66-100 0-25-50 75100 0-33-50-67-84-100 0-2550-75- 100 0-33-50-67-84-100
Вентилятор конденсатора
Количество вентиляторов, шт 2 2 2 2 2 2 2 2 2 3 3 3
Расход воздуха, м3/с 4,86 4,86 4,86 8,75 8,06 8,06 8,89 8,75 9,03 14,58 13,89 13,89
Питание, В/фаз/ Гц 230/1+N/50 400/3+N/50
Мощность, кВт 1,26 1,26 1,26 2,6 2,6 2,6 2,6 2,6 2,6 4,35 4,35 4,35
Электрические характеристики
Электропитание, В/фаз/ Гц 400/3+N/50
Макс. рабочий ток блока без насосов, А 34,1 39,8 43,7 46,6 54,2 67,4 78,8 86,6 99,4 122,4 132,4 158,4
Макс. рабочий ток блока с насосами "А", А 36,3 42,0 45,9 48,8 58,6 72,3 83,7 91,5 104,3 127,3 138,7 164,7
Макс. рабочий ток блока с насосами "В", А 37,5 43,2 47,9 50,8 60,5 74,6 86,0 94,0 106,6 131,9 141,9 167,9
Макс. рабочий ток блока с насосами "С", А 40,4 46,1 51,1 54,0 64,6 77,8 89,2 97,0 114,2 136,4 149,9 175,9
Водяной контур
Расход воды, л/с 2,14 2,48 2,81 3,33 3,81 4,29 4,86 5,43 6,38 7,00 8,19 8,95
Потеря давления в пластинчатом теплообменнике, кПа 29,26 33,71 29,86 42,19 38,87 30,84 34,85 30,62 40,19 38,89 41,05 44,01
Номинальная мощность насоса "А", кВт 1,05 1,05 1,05 1,05 2,1 2,3 2,3 2,3 2,3 2,3 3 3
Номинальная мощность насоса "В", кВт 1,63 1,63 2 2 3 3 3,4 3,4 3,4 4,5 4,5 4,5
Номинальная мощность насоса "С", кВт 3 3 3,5 3,5 4,9 4,9 4,9 4,9 7 8,3 8,3 8,3
Полный напор насоса "А", кПа 145 138 131 120 183 193 187 180 170 160 201 183
Полный напор насоса "В", кПа 250 230 280 240 300 295 275 265 255 290 270 250
Полный напор насоса "С", кПа 350 345 385 375 450 450 450 430 390 410 400 390
Минимальный объем системы для работы без аккумулирующего бака, м3 0,12 0,15 0,17 0,15 0,17 0,12 0,15 0,17 0,29 0,22 0,25 0,29
Объем расширительного бака3, л 8 8 8 12 12 12 12 12 12 18 18 18
Акустические характеристики
Уровень звукового давления4, дБ(А) 64 64 64 71 71 71 71 71 71 76 76 76
Габаритные размеры
Длина (А), мм 2200 2200 2200 2200 2200 2200 3100 3100 3100 3100 3100 3100
Ширина (В), мм 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150 1150
Высота (С), мм 2005 2005 2005 2005 2005 2005 2005 2005 2005 2005 2005 2005
Патрубки гидравлического контура
Диаметр, ДУ 50 50 50 50 65 65 65 65 80 80 80 80
Соединение резьбовое по ГОСТ 6211-812, R 2 2 2 2 2 1/2 2 1/2 2 1/2 2 1/2 3 3 3 3
Масса
Транспортировочная масса (1), кг 731 746 751 782 800 908 1048 1069 984 1314 1349 1365
Транспортировочная масса (2), кг 746 761 766 797 820 928 1066 1087 1009 1339 1374 1390
Транспортировочная масса (3), кг 746 761 771 802 835 943 1086 1107 1024 1354 1389 1405
Транспортировочная масса (4), кг 766 781 786 817 835 943 1086 1107 1069 1409 1444 1460
Транспортировочная масса (5), кг 766 781 786 817 850 958 1096 1117 1044 1374 1413 1429
Транспортировочная масса (6), кг 771 786 796 827 880 988 1131 1152 1080 1410 1445 1461
Транспортировочная масса (7), кг 806 821 826 857 880 988 1131 1152 1160 1509 1544 1560
Техническая документация на чиллеры SKW 039-190
