Моноблочные чиллеры SKW 430-110

Заказать
Заказать

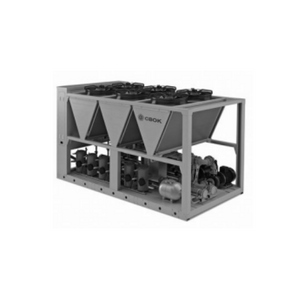

Моноблочные чиллеры с воздушным охлаждением конденсатора SKW 430-1100.

  • Тип исполнения: только охлаждение;
  • Хладагент: фреон R410A;
  • 11 типоразмеров холодопроизводительностью от 401 до 1 046 кВт;
  • Максимально возможное содержание гликоля в смеси хладоносителя составляет 40% (для исполнений со встроенным насосом).

Особенности конструкции моноблочных чиллеров SKW 430-1100

Корпус

  • Несущая рама из оцинкованной стали с порошковым полиэфирным покрытием;
  • Высокая стойкость корпуса к внешним атмосферным воздействиям;
  • Удобный доступ к внутренним компонентам.

Компрессоры

  • Спиральные трехфазные компрессоры с подогревом картера и встроенной защитой двигателя от перегрузки.

Испаритель

  • Пластинчатый медно-паяный теплообменник из нержавеющей стали AISI 316;
  • Два независимых контура на стороне хладагента и один на стороне воды;
  • Конденсатор;
  • Высокоэффективный алюминиевый микроканальный теплообменник, устойчивый к коррозии и имеющий небольшой вес.

Исполнения моноблочных чиллеров SKW 430-1100

  • Без насосов;
  • Один встроенный низконапорный циркуляционный насос;
  • Один встроенный средненапорный циркуляционный насос;
  • Один встроенный высоконапорный циркуляционный насос;
  • Два встроенных низконапорных циркуляционных насоса (ротация по наработке);
  • Два встроенных средненапорных циркуляционных насоса (ротация по наработке);
  • Два встроенных высоконапорных циркуляционных насоса (ротация по наработке).

Технические характеристики моноблочных чиллеров SKW 430-1100

Типоразмер SKW 430 470 500 550 590 650 740 810 900 980 1100
ОХЛАЖДЕНИЕ
Холодопроизводительность, кВт 401 442 477 515 548 607 684 748 837 923 1046
КОМПРЕССОРЫ
Количество, шт. 10 10 12 12 12 10 12 10 12 10 12
Количество холодильных контуров, шт. 2 2 2 2 2 2 2 2 2 2 2
Количество ступеней холодопроизводительности, шт. 9 9 11 11 11 9 11 9 11 9 11
ВЕНТИЛЯТОР КОНДЕНСАТОРА
Количество вентиляторов, шт. 6 6 6 6 8 8 8 10 10 12 12
Расход воздуха, м3/с 34,33 34,33 34,33 34,33 45,78 45,78 45,78 57,22 57,22 68,67 68,67
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электропитание, В/Гц/фаз 400 / 50 / 3+N+PE
Полная мощность без насосов1, кВт 131,3 146,5 158,1 170,8 179,6 201,6 227,2 245,9 276,7 305,9 345,8
Максимальный рабочий ток без насосов, А 315 346,7 365,9 384 423,4 455,2 604,1 558,5 618,4 693,3 771,6
Максимальный пусковой ток без насосов, А 420,5 491 473,5 551 559 601,1 679,7 733,8 830,2 910,7 1031,3
Максимальный рабочий ток с низконапорными насосами «А», А 325,4 360,1 379,3 397,4 436,8 468,6 523,5 577,9 637,8 719,8 798,1
Максимальный рабочий ток со средненапорными насосами «В», А 328,4 366,1 385,3 403,4 442,8 487,2 530,6 590,5 650,4 725,3 809,6
Максимальный рабочий ток с высоконапорными насосами «С»4, А 327,8 377 395 437 445 478,4 568,1 598 694,4 755 875,6
ВОДЯНОЙ КОНТУР
Расход воды1,л/с 19,16 21,12 22,79 24,61 26,18 29 32,68 35,74 39,99 44,1 49,98
Потеря давления в теплообменнике1, кПа 53,98 75,91 61,96 78,28 66,52 65,32 82,74 42,7 63,05 46,46 65,6
Располагаемое статическое давление с насосами "А", кПа 146 134,1 144 135,7 137,5 124,7 119,3 151,3 117 193,5 153,4
Располагаемое статическое давление с насосами "В", кПа 226 226,1 234 209,7 249,5 268,7 257,3 273,3 240 243,5 242,4
Располагаемое статическое давление с насосами "С", кПа 311 312,1 321 298,7 304,5 294,7 333,3 308,3 277 389,5 343,4
Минимальный объем системы для работы без аккумулирующего бака, м3 0,39 0,49 0,4 0,51 0,52 0,67 0,69 0,88 0,79 1,11 1,03
Объем расширительного бака, л 24 24 24 50 50 50 50 50 50 50 50
АКУСТИЧЕСКИЕ ХАРАКТИЕРИСТИКИ
Уровень звукового давления, дБ(А) 78,8 79,5 79,2 80 80,5 84,9 85,6 85,1 85,7 86 86,7
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Длина (А) ,мм 3920 3920 4215 4215 5020 5020 5350 6115 6115 7215 7215
Ширина (В), мм 2255 2255 2255 2255 2255 2255 2255 2255 2255 2255 2255
Высота (С), мм 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450 2450
Транспортировочная масса (1), кг 2706 2776 2995 3036 3372 3685 4041 4395 4650 5371 5734
Транспортировочная масса (2), кг 2871 2944 3163 3206 3542 3863 4303 4697 4952 5679 6042
Транспортировочная масса (3), кг 2844 3015 3234 3275 3541 3970 4300 4720 4975 5696 6095
Транспортировочная масса (4), кг 2875 3025 3244 3285 3621 3944 4326 4756 5011 5848 6211
Транспортировочная масса (5), кг 3011 3087 3306 3351 3687 4006 4530 4939 5194 5927 6290
Транспортировочная масса (6), кг 2957 3229 3448 3489 3685 4220 4524 4985 5240 5961 6396
Транспортировочная масса (7), кг 3019 3249 3468 3509 3845 4168 4576 5057 5312 - -
