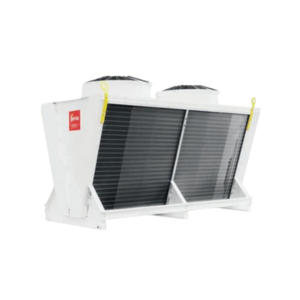

Драйкулеры серии SVDA
Драйкулеры серии SVDA предназначены для охлаждения теплоносителя, который отводит избыточное тепло от систем кондиционирования, вентиляции и технологических процессов.
Конструкция устройства включает трубчато-оребренные теплообменники, высокоэффективные вентиляторы и компактный V-образный корпус, что обеспечивает высокую теплоотдачу при компактных размерах оборудования.
Охлаждение теплоносителя осуществляется с помощью осевых вентиляторов, которые подают окружающий воздух.
В качестве хладагента используется вода или её смесь с этилен- или пропиленгликолем, в зависимости от условий окружающей среды.
Конструкция SVDA
- Стандартный шаг оребрения – 2,2 мм.
- Максимальное рабочее давление – 16,0 бар(а).
- Максимальная рабочая температура жидкости – +100 °C.
В линейке представлены 30 моделей компактных V-образных драйкулеров.
Все драйкулеры комплектуются от 1 до 6 вентиляторов диаметром 800 мм.
Уменьшение вибрации вентиляторов позволяет соответствовать высоким требованиям по уровню шума. Применение трубки из нержавеющей стали.
Опции и комплектующие
- индивидуальный выключатель на каждый вентилятор
- регулятор скорости вращения вентиляторов
- виброопоры
- шкафы управления
- нестандартный шаг оребрения
- алюминиевое оребрение с покрытием или медное оребрение
- фланцевое соединение
- корпус из нержавеющей стали
- система автоматики
- общая клеммная коробка
- адиабатика с форсунками
Область применение SVDA
- Супермаркеты и гипермаркеты
- Системы кондиционирования промышленных предприятий
- Предприятия энергетического комплекса
- Предприятия металлургического комплекса
- Предприятия нефтегазовой промышленности
Технические характеристики SVDA
| Модель | Мощность, кВт | Расход воздуха, м³/час | Расход жидкости, м³/час | Потери давления, кПа | Частота вращения, об/мин |
| SVDA.080LD(Y).01A.12.22ALB | 39.6 | 22200 | 7.45 | 52 | 890 |
| SVDA.080LD(Y).01B.24.22ALB | 49.1 | 21800 | 9.24 | 17 | 890 |
| SVDA.080LD(Y).01C.24.22ALB | 61.0 | 21400 | 11.49 | 33 | 890 |
| SVDA.080LD(Y).01D.20.22ALB | 71.1 | 21000 | 13.39 | 89 | 890 |
| SVDA.080LD(Y).01E.24.22ALB | 76.1 | 20700 | 14.33 | 73 | 890 |
| SVDA.080LD(Y).02A.24.22ALB | 78.9 | 44300 | 14.85 | 46 | 890 |
| SVDA.080LD(Y).02B.36.22ALB | 103.6 | 43500 | 19.50 | 37 | 890 |
| SVDA.080LD(Y).02C.48.22ALB | 121.7 | 42700 | 22.91 | 29 | 890 |
| SVDA.080LD(Y).02D.40.22ALB | 142.0 | 42000 | 26.73 | 80 | 890 |
| SVDA.080LD(Y).02E.48.22ALB | 152.0 | 41300 | 28.62 | 65 | 890 |
| SVDA.080LD(Y).03A.32.22ALB | 120.4 | 66500 | 22.67 | 63 | 890 |
| SVDA.080LD(Y).03B.48.22ALB | 158.1 | 65300 | 29.76 | 50 | 890 |
| SVDA.080LD(Y).03C.64.22ALB | 185.7 | 64100 | 34.95 | 40 | 890 |
| SVDA.080LD(Y).03D.60.22ALB | 212.9 | 63000 | 40.07 | 76 | 890 |
| SVDA.080LD(Y).03E.72.22ALB | 227.9 | 61900 | 42.89 | 63 | 890 |
| SVDA.080LD(Y).04A.48.22ALB | 157.5 | 88600 | 29.64 | 43 | 890 |
| SVDA.080LD(Y).04B.72.22ALB | 206.8 | 87000 | 38.94 | 34 | 890 |
| SVDA.080LD(Y).04C.96.22ALB | 243.0 | 85400 | 45.74 | 28 | 890 |
| SVDA.080LD(Y).04D.80.22ALB | 283.8 | 83900 | 53.41 | 75 | 890 |
| SVDA.080LD(Y).04E.96.22ALB | 303.7 | 82600 | 57.16 | 61 | 890 |
| SVDA.080LD(Y).05A.48.22ALB | 203.6 | 110700 | 38.33 | 84 | 890 |
| SVDA.080LD(Y).05B.72.22ALB | 267.1 | 108700 | 50.27 | 67 | 890 |
| SVDA.080LD(Y).05C.96.22ALB | 313.6 | 106800 | 59.05 | 53 | 890 |
| SVDA.080LD(Y).05D.120.22ALB | 347.6 | 104900 | 65.42 | 43 | 890 |
| SVDA.080LD(Y).05E.140.22ALB | 373.5 | 103200 | 70.30 | 39 | 890 |
| SVDA.080LD(Y).06A.96.22ALB | 222.4 | 132900 | 41.87 | 17 | 890 |
| SVDA.080LD(Y).06B.144.22ALB | 292.2 | 130500 | 55.00 | 14 | 890 |
| SVDA.080LD(Y).06C.96.22ALB | 384.1 | 128100 | 72.32 | 91 | 890 |
| SVDA.080LD(Y).06D.120.22ALB | 425.4 | 125900 | 80.07 | 73 | 890 |
| SVDA.080LD(Y).06E.140.22ALB | 456.6 | 123800 | 85.94 | 65 | 890 |
| Модель | Потребляемая мощность, кВт | Потребляемый ток, А | Уровень звукового давления на 10м, дБ(А) | Площадь поверхности, м² | Объём, дм³ | Масса, кг |
| SVDA.080LD(Y).01A.12.22ALB | 1.9 | 3.5 | 41 | 122.4 | 13.6 | 253 |
| SVDA.080LD(Y).01B.24.22ALB | 1.9 | 3.5 | 41 | 183.6 | 20.4 | 273 |
| SVDA.080LD(Y).01C.24.22ALB | 1.9 | 3.5 | 41 | 244.8 | 27.2 | 293 |
| SVDA.080LD(Y).01D.20.22ALB | 1.9 | 3.5 | 41 | 306.0 | 34.0 | 312 |
| SVDA.080LD(Y).01E.24.22ALB | 1.9 | 3.5 | 41 | 367.2 | 40.8 | 332 |
| SVDA.080LD(Y).02A.24.22ALB | 3.8 | 6.9 | 44 | 244.8 | 25.7 | 440 |
| SVDA.080LD(Y).02B.36.22ALB | 3.8 | 6.9 | 44 | 367.2 | 38.6 | 478 |
| SVDA.080LD(Y).02C.48.22ALB | 3.8 | 6.9 | 44 | 489.6 | 51.5 | 517 |
| SVDA.080LD(Y).02D.40.22ALB | 3.8 | 6.9 | 44 | 612.1 | 64.3 | 556 |
| SVDA.080LD(Y).02E.48.22ALB | 3.8 | 6.9 | 44 | 734.5 | 77.2 | 595 |
| SVDA.080LD(Y).03A.32.22ALB | 5.7 | 10.4 | 46 | 367.2 | 37.9 | 626 |
| SVDA.080LD(Y).03B.48.22ALB | 5.7 | 10.4 | 46 | 550.8 | 56.8 | 684 |
| SVDA.080LD(Y).03C.64.22ALB | 5.7 | 10.4 | 46 | 734.5 | 75.7 | 742 |
| SVDA.080LD(Y).03D.60.22ALB | 5.7 | 10.4 | 46 | 918.1 | 94.7 | 800 |
| SVDA.080LD(Y).03E.72.22ALB | 5.7 | 10.4 | 46 | 1101.7 | 113.6 | 858 |
| SVDA.080LD(Y).04A.48.22ALB | 7.6 | 13.8 | 47 | 489.6 | 50.0 | 813 |
| SVDA.080LD(Y).04B.72.22ALB | 7.6 | 13.8 | 47 | 734.5 | 75.0 | 890 |
| SVDA.080LD(Y).04C.96.22ALB | 7.6 | 13.8 | 47 | 979.3 | 100.0 | 967 |
| SVDA.080LD(Y).04D.80.22ALB | 7.6 | 13.8 | 47 | 1224.1 | 125.0 | 1044 |
| SVDA.080LD(Y).04E.96.22ALB | 7.6 | 13.8 | 47 | 1468.9 | 150.0 | 1120 |
| SVDA.080LD(Y).05A.48.22ALB | 9.5 | 17.3 | 48 | 612.1 | 62.1 | 1000 |
| SVDA.080LD(Y).05B.72.22ALB | 9.5 | 17.3 | 48 | 918.1 | 93.2 | 1096 |
| SVDA.080LD(Y).05C.96.22ALB | 9.5 | 17.3 | 48 | 1224.1 | 124.2 | 1192 |
| SVDA.080LD(Y).05D.120.22ALB | 9.5 | 17.3 | 48 | 1530.1 | 155.3 | 1287 |
| SVDA.080LD(Y).05E.140.22ALB | 9.5 | 17.3 | 48 | 1836.2 | 186.4 | 1383 |
| SVDA.080LD(Y).06A.96.22ALB | 11.4 | 20.8 | 49 | 734.5 | 74.3 | 1187 |
| SVDA.080LD(Y).06B.144.22ALB | 11.4 | 20.8 | 49 | 1101.7 | 111.4 | 1302 |
| SVDA.080LD(Y).06C.96.22ALB | 11.4 | 20.8 | 49 | 1468.9 | 148.5 | 1416 |
| SVDA.080LD(Y).06D.120.22ALB | 11.4 | 20.8 | 49 | 1836.2 | 185.6 | 1531 |
| SVDA.080LD(Y).06E.140.22ALB | 11.4 | 20.8 | 49 | 2203.4 | 222.8 | 1646 |
Обозначение SVDA
