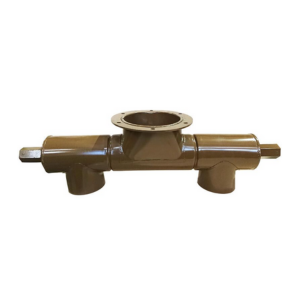

Клапан герметический сдвоенный ГК-2-100

Клапан герметический сдвоенный ГК-2-100 предназначен для переключения работы фильтро-вентиляционного агрегата ФВА-49 между различными режимами, а также для полного отключения агрегата от воздуховодов.

Устройство обеспечивает надежное управление потоками воздуха и защиту системы от нежелательного поступления среды.

Технические характеристики

• Номинальный диаметр: 100 мм
• Масса: не более 5 кг
• Габаритные размеры (D х L х H): 930 х 214 х 241 мм

Конструкция и присоединение

Клапан оснащен одним входным патрубком диаметром 150 мм с фланцем для подключения к ППФ-49 или к воздуховоду и двумя выходными патрубками диаметром 100 мм для присоединения к обводной линии и ФПУ-200.

Входные отверстия перекрываются угловыми герметическими клапанами, что обеспечивает полное перекрытие потока при необходимости.

Принцип работы углового клапана

Угловой клапан состоит из резинового диска, установленного между двумя металлическими дисками на штоке. При закрывании клапана резиновый диск прижимается к кольцевому выступу — зигу на корпусе клапана.

Усиление прижатия достигается навинчиванием рукоятки штока на наружную резьбу сальника, что гарантирует герметичность и надежность работы устройства.

Маркировка клапана ГК-2-100

Условные обозначения маркировки клапана ГК(ОЗ)-2-100 расшифровываются следующим образом: ГК — герметический клапан; (ОЗ) — завод-изготовитель (в данном случае ООО «ОЗОЗС»); 2 — сдвоенный; 100 — условный диаметр прохода в миллиметрах.

Комплект поставки

• Клапан ГК(ОЗ)-2-100 — 1 шт.
• Паспорт с отметкой ОТК — 1 шт.

Технические характеристики ГК-2-100
